Witam,
czy ktoś wie jak dokładnie wygląda symbol graficzny dwukierunkowego licznika energii ? Potrzebuję do schematu, a nigdzie nie mogę znaleźć jednoznacznej informacji, wszędzie co innego. Czy któryś ze zdjęcia będzie ok ?
Odpowiedzi (25)
- Sortuj według
- Ostatnio dodane
- Najwyżej ocenione
- Sortuj od najstarszych
-
-
- Ostatnia wizyta:
- W serwisie od:
- 32 pytań
- 2117 odpowiedzi
- 98.3% pozytywnych ocen od użytkowników
@Domsat:O podstawę prawną i zapisy normatywne dotyczyło pytanie, należy czytać z zrozumieniem nie tylko samo zapytanie, ale także jego historię. Nie potrafisz podać podstawy prawnej to po co post ? i jakiekolwiek insynyacje
" bo tak kręcą się tarczki w starych już licznikach indukcyjnych" sorry w "starych", a za postępem idziemy...(młodzi adepci fachuΛ takich liczników mogą nie znać) i teraz cyferki w "górę" idą Λ, jak babcia miała pralkę Franię to też w prawo silnik wirował, a dziś automaty i w prawo i w lewo cuda jakieś czy co ?
Co do projektów, to wiele już widziałem i wiele nie zawierało żadnych podstaw nie tylko normalizacyjnych ale również z zakresu wiedzy fachowej. OK stary elektryk ogarnie tematy, gdyż będzie starał się rozwiązywać je w miarę zdroworozsądkowo, a czasem po prostu intuicyjnie, a co powiemy młodym dopiero zagłębiającym się w tematykę branżową ?
-
- Ostatnia wizyta:
- W serwisie od:
- 19 pytań
- 299 odpowiedzi
- 19.1% pozytywnych ocen od użytkowników
@artel electric: Mam wrażenie że jesteś właśnie "..młodym dopiero zagłębiającym się w tematykę branżową". Dalej nie będę Ci "przycinał", bo szkoda mojego czasu,
A symbol licznika 2- kier. jeszcze nie został ujęty przez PN, ale jest doskonale rozumiany również przez młodych, ale rozgarniętych..
-
- Ostatnia wizyta:
- W serwisie od:
- 32 pytań
- 2117 odpowiedzi
- 98.3% pozytywnych ocen od użytkowników
@Domsat: :) ja o chlebie ty o karabinach... sporo czasu musiało minąć byś zrozumiał wątek i wpadł na to, ze brak zapisów prawnych. Gratuluję rozjaśnienia umysłu ;) lepiej późno niż wcale ;)
-
- Ostatnia wizyta:
- W serwisie od:
- 56 pytań
- 1176 odpowiedzi
- 99.7% pozytywnych ocen od użytkowników
@artel electric: młody adepcie sztuki elektrycznej -haha
widzę że temat wrócił dlatego też postanowiłem zapytać ludzi wyżej wykształconych odemnie i dostałem 3 takie same odpowiedzi.
Nie ma znormalizowanego symbolu licznika dwukierunkowego. A więc w tym temacie istnieje pewna swoboda.
-
- Ostatnia wizyta:
- W serwisie od:
- 32 pytań
- 2117 odpowiedzi
- 98.3% pozytywnych ocen od użytkowników
@Szymon028: I to jest właśnie konkretna odpowiedź, więc ja se namaluję grot w dół i w górę :)
P.S. dzięki za odjęcie kilku wiosen :)
-
-
- Ostatnia wizyta:
- W serwisie od:
- 19 pytań
- 299 odpowiedzi
- 19.1% pozytywnych ocen od użytkowników
Przypadkowo trafiłem na ten temat, przecież ten symbol jest ogólnie znany !
-
- Ostatnia wizyta:
- W serwisie od:
- 21 pytań
- 774 odpowiedzi
- 100% pozytywnych ocen od użytkowników
@Domsat: Ogólnie znany jest ogólny symbol licznika. Nie jest określone za to jaki to jest dokładnie licznik. Ponownie, jeśli ktoś pyta warto mu odpowiedzieć, a nie pisać że jest to podstawowa wiedza.
-
- Ostatnia wizyta:
- W serwisie od:
- 56 pytań
- 1176 odpowiedzi
- 99.7% pozytywnych ocen od użytkowników
@Domsat: czy ten symbol jest z jakiejś normy, tak to warto podać jakiej czy jest to Twój wymysł ?
-
- Ostatnia wizyta:
- W serwisie od:
- 29 pytań
- 676 odpowiedzi
- 96.5% pozytywnych ocen od użytkowników
@Domsat: Nie spotkałem się z symbolem licznika dwukierunkowego w normach ani w żadnej książce.
-
- Ostatnia wizyta:
- W serwisie od:
- 32 pytań
- 2117 odpowiedzi
- 98.3% pozytywnych ocen od użytkowników
@Domsat: No cóż, nie dla wszystkich jak widać jest to symbol ogólnie znany. Przedstaw proszę źródło z którego właśnie taki a nie inny symbol został zaczerpnięty. Jak mówi porzekadło "papier przyjmie wszystko", a gdzie normalizacja ? Dlaczego przy jednokier. grot w prawo, a nie w lewo, albo w górę??
-
- Ostatnia wizyta:
- W serwisie od:
- 19 pytań
- 299 odpowiedzi
- 19.1% pozytywnych ocen od użytkowników
@artel electric: Piszesz: " ...ja se namaluję grot w dół i w górę :) " Takie wypowiedzi to są na poziomie gimbazy. A może zaproponujesz sobie inny np kółko z przedziałkiem i centralną kropką. Pasuje ?
-
- Ostatnia wizyta:
- W serwisie od:
- 32 pytań
- 2117 odpowiedzi
- 98.3% pozytywnych ocen od użytkowników
@Domsat: słaby kolego jesteś.....
-
- Ostatnia wizyta:
- W serwisie od:
- 19 pytań
- 299 odpowiedzi
- 19.1% pozytywnych ocen od użytkowników
@artel electric: No cóż - tu po prostu musiałem zniżyć się do poziomu adwersarza
-
- Ostatnia wizyta:
- W serwisie od:
- 56 pytań
- 1176 odpowiedzi
- 99.7% pozytywnych ocen od użytkowników
Nie do końca wiem jak to ma się do jakichś norm, ale na egzaminie na technika elektryka znalazłem takie pytanie:
Poprawną odpowiedzią jest licznik 2 a jedyne co może na to wskazywać są dwie przeciwnie do siebie skierowane groty.
-
Sławomir Lesiak Ekspert Elektronik - telekomunikacja
- Ostatnia wizyta:
- W serwisie od:
- 48 pytań
- 1339 odpowiedzi
- 99.1% pozytywnych ocen od użytkowników

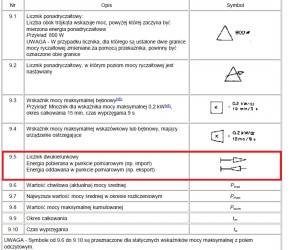

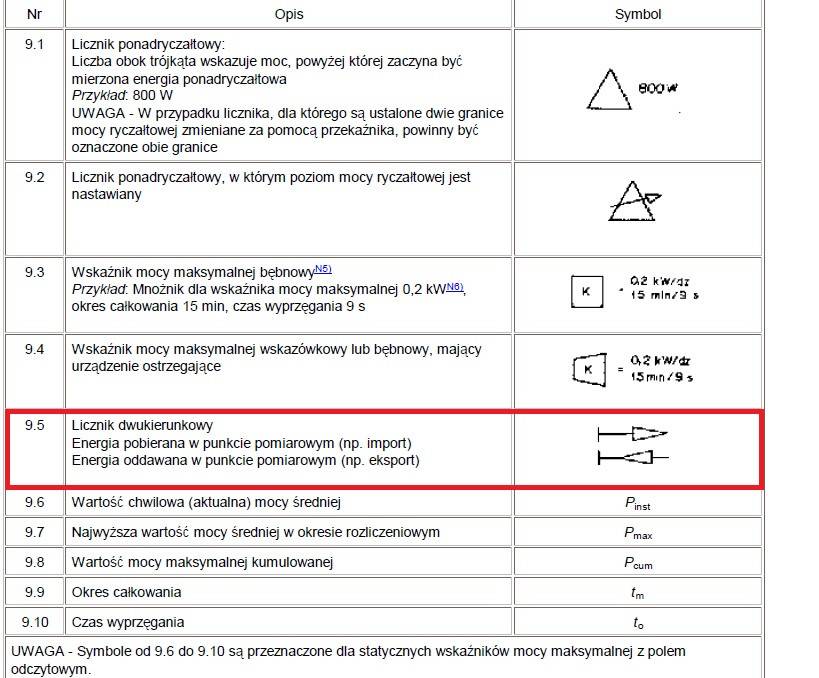

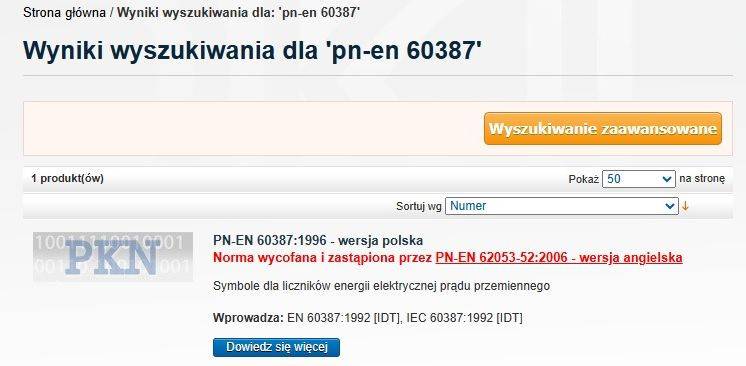

Nie udało mi się dotrzeć do żadnych norm ani oficjalnego dokumentu mówiącego o piktogramie licznika dwukierunkowa. Rozpytywałem tez niektórych producentów. Z tego co się okazuje to nie ma oficjalnie piktogramu, który by jednoznacznie stwierdzał, że jest to urządzenie dwukierunkowe. Sam nie umiem powiedzieć który z piktogramów najlepiej oddaje idę pracy takiego licznika. Pewnie trzeba będzie poczekać jeszcze na to, aż coś pokaże sie w oficjalnym obiegu i przyjęte jako norma.
Chyba ze któryś z kolegów dotarł tam gdzieś a ja nie znalazłem...
-
- Ostatnia wizyta:
- W serwisie od:
- 32 pytań
- 2117 odpowiedzi
- 98.3% pozytywnych ocen od użytkowników
@Sławomir Lesiak: I stąd właśnie moje pytanie... Całe życie się uczymy a i tak w d...
Będąc konsekwentnym nawet już do Apatora i Pafalu skierowałem powyższe pytanie, niestety bez odpowiedzi ;(
Jedynie @F&F stanął na wysokości zadania :) SZACUN :)
-
- Ostatnia wizyta:
- W serwisie od:
- 32 pytań
- 2117 odpowiedzi
- 98.3% pozytywnych ocen od użytkowników
I oczywiście WIELKIE dzięki dla @Sławomir Lesiak, który przewertował nawet normy od Europy poczynając na Australii kończąc :)
Dzięki:)
-
- Ostatnia wizyta:
- W serwisie od:
- 56 pytań
- 1176 odpowiedzi
- 99.7% pozytywnych ocen od użytkowników
ten symbol wyżej to
"W obszarze pola odczytowego znajduje się symbol służący do sygnalizacji komunikacji po łączu optycznym zgodnym z normą PN-EN 62056-21"
-
- Ostatnia wizyta:
- W serwisie od:
- 56 pytań
- 1176 odpowiedzi
- 99.7% pozytywnych ocen od użytkowników
takie są symbole liczników wg. normy PN-EN60617 , myślę że dorysowanie 2 strzałek w przeciwnych kierunkach będzie dość jednoznaczne na schemacie.
-
- Ostatnia wizyta:
- W serwisie od:
- 32 pytań
- 2117 odpowiedzi
- 98.3% pozytywnych ocen od użytkowników
@Szymon028: Tak też właśnie zrobiłem, ale jednak chciałbym mieć świadomość jak przedstawiają to przepisy normatywne.
-
- Ostatnia wizyta:
- W serwisie od:
- 56 pytań
- 1176 odpowiedzi
- 99.7% pozytywnych ocen od użytkowników
@artel electric: Niestety ale internet zalany jest całą masą informacji "jak odczytać wskazania licznika" natomiast ciężko jest cokolwiek znaleźć na temat oznaczeń.
Ale zadałeś fajne pytanie i spróbuję się dowiedzieć czegoś więcej o oznaczeniach na licznikach. Jeśli temat okaże się szerszy myślę że odpowiedź na twoje pytanie będzie w artykule.
-
- Ostatnia wizyta:
- W serwisie od:
- 32 pytań
- 2117 odpowiedzi
- 98.3% pozytywnych ocen od użytkowników
@Szymon028: Właśnie o to chodzi, że przekopałem cały internet niczego nie znajdując oprócz instrukcji odczytu, stąd ostatnia deska ratunku ŁNN ;)
Może @F&F coś podpowie ?
-
F&F Partner
- Ostatnia wizyta:
- W serwisie od:
- 1 pytań
- 228 odpowiedzi
- 99.1% pozytywnych ocen od użytkowników
@artel electric: My też nie spotkaliśmy się by licznik dwukierunkowy był inaczej oznaczany. Najczęściej informacja o tym, że licznik jest dwukierunkowy pojawia się w uwagach, opisie projektu.
-
@Szymon028:patrząc po schematach fotowoltaiki występuje najczęściej zwykłe oznaczenie z norm ewentualnie dodane strzałki lub podpis
Czytaj także:
Jaki używacie symbol w projektach przy stosowaniu gniazda
Modne ostatnio gniazda z wbudowaną ładowarką usb, jakich używacie s
Jak odszyfrowywać graficzne symbole elektryczne ze schema
Jak czytać symbole elektryczne? Hej, czy moglibyście mi przedstawić
Jaki jest symbol nadprądówki?
wyłącznik nadprądowy symbol - specyficzny. zanalzłem dziwny symbol
Symbole elektryczne, oznaczenia elektryczne. Klucz do zro
Symbole elektryczne stanowią podstawowy element w dokumentacji tech
Jak kontrolować zużycie energii w nowoczesny sposób – rol
Innowacyjne liczniki RLE pozwalają na precyzyjny pomiar i monitorow
Jak skutecznie obniżyć rachunki za prąd?
Czy można skutecznie obniżyć rachunki za prąd dzięki automatyzacji
Symbol licznika 1-kierunkowego jest znany od wielu lat i jeśli go nie znacie to trudno = Wasza strata. Strzałka jest w prawo , bo tak kręcą się tarczki w starych już licznikach indukcyjnych. Wystarczy zajrzeć do jakiejś szafki licznikowej, a nie wypisywać ironicznych uwag. Nie podam podstawy prawnej tego symbolu, bo nie robię notatek o źródłach informacji, ale załączam fotkę z "Poradnika Projektanta Elektryka" wyd. Medium /ElektroInfo. Wielu z Was ma oczywiście ten poradnik, więc tam należało zajrzeć. Symbol 2-kier. widywałem na projektach PV i zapewniam Was, że każdy średnio rozgarnięty elektryk będzie wiedział o co chodzi.
Na marginesie - b. dawno temu czyli w wydanym w 1973 r. podręczniku p. Wołkowińskiego " Instalacje el-energet. Zagadnienie wybrane" jest ten symbol licznika, ale jeszcze bez strzałki, bo oczywiście w tych prehistorycznych czasach były tylko 1-kier.
