stycznik 4p rozwierny

@Anonimowy: Rzeczywiście na ŁNN temat też był wspominany. To teraz niech @Piotr Bibik pomoże w znalezieniu nieosiągalnego stycznika hehehe 😀😀😀

Niezmiernie się cieszę zyskując potwierdzenie, że szkolenia które prowadzę są inspiracją do wdrażania rozwiązań w praktyce. To dodaje chęci do dalszej pracy!

@artel electric: owszem, na szkoleniach które prowadzę omawiam takie przypadki i rozmawiamy o stycznikach na mniejszych prądach (w większości domowych instalacji wystarczają) ma je w ofercie np. @Finder  22.64.0.230.4410 lub @Hager i @ETI Polam jak podał wcześniej @Tomasz Brzostowski. Odnośnie oferty 4P styczników z stykami NC szczególnie dla prądów powyżej 32 A w AC-3 wywołam jeszcze do odpowiedzi @Grzegorz Chudzik z Aniro bo w ich ofercie możemy znaleźć ciekawe rozwiązania firmy Metasol.

Ale stycznik nie jest jedynym rozwiązaniem jakie można zastosować. Przy większych prądach takie rozłączenia można dokonywać w inne sposoby np. rozłącznikami z napędem :)

Spotkałem się również z sytuacją (nie sprawdzałem jej zgodności z obowiązującymi normami i głębiej jej nie analizowałem), w której rozłączanie było realizowane na dwóch, współpracujących z sobą rozwiernych stycznikach 3P. Przez jeden stycznik prowadzony był tor neutralny N i faza L1, a przez drugi fazy L2 i L3. Automatyka była wykonana w ten sposób, że pierwszy załączał się stycznik (w praktyce rozłączał zasilanie) z torami: L2, L3 po czym drugi z: L1 i N. Planowane rozłączanie następowało w odwrotnej kolejności. Dzięki temu przynajmniej w teorii unikało się sytuacji "upalony N" ;) Wolne tory w obu stycznikach były wykorzystywane jako styki sygnalizacyjne.

UWAGA!
Nie miałem czasu na szukanie w katalogach więc poniższe zestawienie oraz załączony plik przygotowała AI przez co należy podejść do niego z dużą rezerwą i samodzielnie sprawdzić poprawność przedstawionych informacji.

Kryteria doboru rozłączników 4-polowych

Poniżej przedstawiono szczegółowe kryteria techniczne i funkcjonalne, które posłużyły do wytypowania odpowiednich produktów do zestawienia rozłączników 4-polowych dla zastosowań o mocy co najmniej 49 kW.

1. Zastosowanie

- Rozłącznik izolacyjny 4-polowy (L1, L2, L3, N), służący do całkowitego odłączenia zasilania.
- Nie jest to aparat przełączający zasilanie (nie dotyczy SZR/ATS).
- Urządzenie pracuje pod pełnym obciążeniem, w układzie trójfazowym 400 V AC.

2. Parametry eksploatacyjne

- Moc minimalna układu: 49 kW.
- Prąd roboczy: około 75–90 A (dla kategorii użytkowania AC-3).
- Maksymalnie 25 cykli łączeniowych na dobę.
- Zakładany okres użytkowania: minimum 8 miesięcy w roku, przez 10 lat.
- Łączna liczba cykli: minimum 60 000 cykli (ON/OFF).

3. Wymagania techniczne dla aparatów

- 4-polowa konstrukcja (z pełnym przełączaniem przewodu neutralnego).
- Możliwość montażu napędu silnikowego (do automatyzacji rozłączania).
- Trwałość mechaniczna: preferowana ≥ 30 000 cykli.
- Trwałość elektryczna (AC-3): preferowana ≥ 10 000 cykli.
- Zgodność z normami IEC 60947-3 oraz kategorią użytkowania AC-23A lub AC-3.

4. Kryteria ekonomiczne

- Rozsądny stosunek trwałości do ceny całkowitej (aparat + napęd).
- Ceny szacowane w oparciu o oferty rynkowe w PLN netto.
- Odrzucone zostały rozwiązania z bardzo niską trwałością (< 20 000 cykli mech.) lub brakujące dane.

5. Dodatkowe założenia

- Wykluczone: styczniki, ATS-y, wyłączniki mocy z funkcją zwarciową.
- Rozwiązania muszą być dostępne w Polsce i mieć wsparcie techniczne.

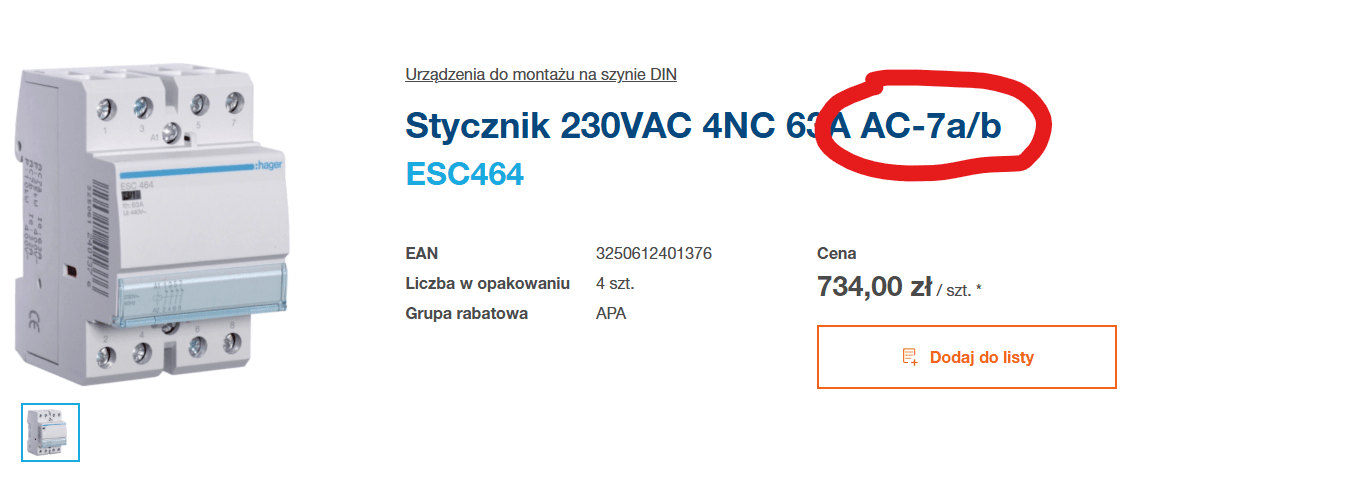

@DawidZak: A no nie zauwazylem 64 A

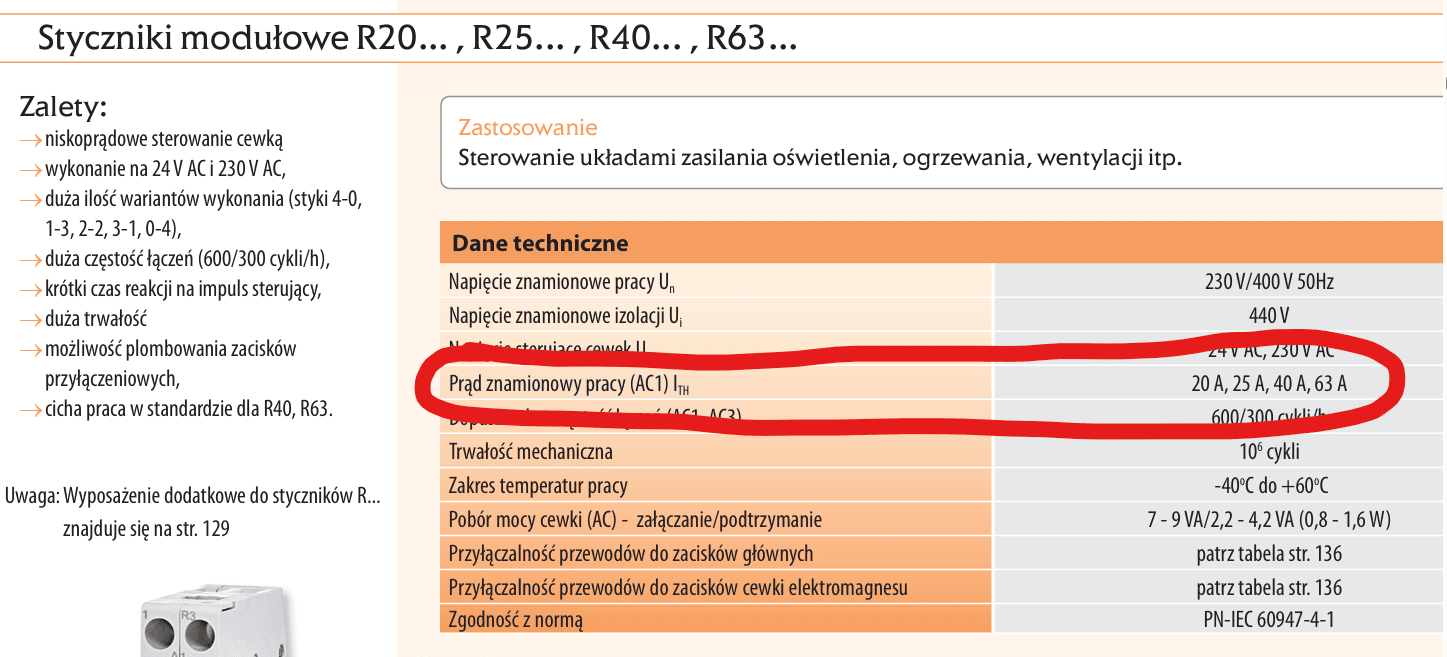

@Anonimowy: Zaznaczyłem że z AC-3 w takiej konfiguracji może być problem i podałem przykładowe styczniki np. w AC-1, które są dostępne, ale zaznaczyłem to w odpowiedzi. Jeśli źle zrozumiałeś moją odpowiedź i w ten sposób wprowadziłem Cię w błąd, to bardzo przepraszam.
