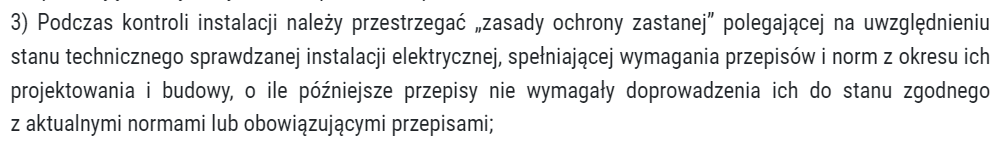

Czytając wytyczne dotyczące pomiarów elektrycznych natrafiłem na taki podpunkt: (zdj 1.)
W tym samym artykule przeczytałem również że, obowiązuje zasada "ochrony zastanej".
Czy sterowanie zerem (przewodem neutralnym) które jest bardzo często spotykane w starych instalacjach dwu przewodowych, jest obecnie dopuszczalne, czy w przypadku spotkanie się z takim rozwiązaniem podczas pomiarów należy zlecić poprawienie takiej instalacji, aby była sterowana fazą? Jak to ma się do obecnych i tych starych przepisów.
Artykuł: https://bezel.com.pl/2018/08/01/sprawdzanie-srodkow-ochrony/
Odpowiedzi (5)
- Sortuj według
- Ostatnio dodane
- Najwyżej ocenione
- Sortuj od najstarszych
-
-
- Ostatnia wizyta:
- W serwisie od:
- 43 pytań
- 848 odpowiedzi
- 99.8% pozytywnych ocen od użytkowników
@artel electric: Też się na tym złapałem i to dosłownie, niedziałający schodowy, stara instalacja 2 przewodowa, brak jednego połączenia między łącznikami, próbóweczka i jazda, od razu wyszło ze sterowanie jest zerem, no to kilka prób łączenia na krótko (miałem tylko śrubokręt i próbówkę) jedno połączenie znalezione teraz drugie, wszystkie przewody sprawdzone czy nie ma napięcia - nie było. No to jeden drut w rękę drugi w drugą rękę i "ku***" co jest czemu tu jest nagle faza, chwila na otrzeźwienie umysłu i no tak przeszło przez żarówkę" ...
Naprawa nie została ukończona, któryś z przewodów nie był lub był źle podłączony w puszce, a metodę na chybił trafił sobie odpuściłem, (mieszkanie kolegi) przy kolejnej okazji "naprawie" nie działający schodowy i przy okazji zamienię zasilanie, aby było poprawnie.
-
- Ostatnia wizyta:
- W serwisie od:
- 30 pytań
- 1754 odpowiedzi
- 98.6% pozytywnych ocen od użytkowników
@Szymon028 A taki układ znasz na połączenie schodowych? tzw. "układ berliński" Kiedyś stosowało się jak jednej żyły zabrakło... Tylko broń boże nie stosuj, bo skończy się jak opisałeś o popaleniu łączników nie wspomnę.
-
- Ostatnia wizyta:
- W serwisie od:
- 43 pytań
- 848 odpowiedzi
- 99.8% pozytywnych ocen od użytkowników
@artel electric: Nie słyszałem o czymś takim, byłem tam bardziej w celach towarzyskich i jak się okazało jedna flaszka to było za mało do dojścia jak to jest zrobione bez rozłączania stosując maksymalne jak tylko się dało zasady bezpieczeństwa. Do puszek się nie dobierałem.
Do każdego łącznika dochodziły po dwa przewody dwu żyłowe, po jednej żyle w zapasie. Przypuszczam że łączniki były połączone jednym przewodem bezpośrednio (łącznik - łącznik), a drugi przewód szedł do puszek. Ale z tym sobie raczej poradzę, tylko wezmę ze sobą komplet narzędzi następnym razem, to będzie zdecydowanie łatwiej.
-
- Ostatnia wizyta:
- W serwisie od:
- 30 pytań
- 1754 odpowiedzi
- 98.6% pozytywnych ocen od użytkowników
@Szymon028:Jeśli jak wg schematu na łączniku schodowym masz dwie żyły to może być układ, o którym wspomniałem, neutralny jak podejrzewam bezpośrednio z puszki podsufitowej o PE nie wspominam.
-
Czytaj także:
Pomiary elektryczne, a przedłużacz.
Jak Waszym zdaniem należy traktować przedłużacz wielogniazdkowy jeś
Pomiary Elektryczne -szkolenie
Dzień dobry, Potrzebuję szkolenia na wszelkie pomiary dotyczące ser
Pomiary Elektryczne -szkolenie
Dzień dobry, Potrzebuję szkolenia na wszelkie pomiary dotyczą
Pomiar rezystancji izolacji
Zasada pomiaru elektrycznego rezystancji izolacji polega na podaniu
Samochód elektryczny - za, a nawet przeciw.
Czy samochody elektryczne są tak ekonomiczne i ekologiczne jak poka
Masz hulajnogę elektryczną, rower elektryczny, deskorolkę
Masz hulajnogę elektryczną, rower elektryczny, deskorolkę elektrycz
Odpowiedź oznaczona przez autora jako pomocna
Nie ma żadnego przepisu, który pozwala na sterowanie "zerem" i jest to niedopuszczalne w tym przypadku z uwagi na bezpieczeństwo "wymieniającego żarówkę", ale także dla elektryka obsługującego tę instalację (pomijam, że elektryk i tak powinien to sprawdzić) Oczywiście mówimy o 230VAC. Kilka razy miałem okazję dostać po palcach przy tak wykonanej instalacji, rutyna może niestety się zemścić!!!
W przedstawionych zapisach, ktoś przewidział właśnie błąd w wykonaniu instalacji, a Twoim obowiązkiem jako pomiarowca jest albo niedopuszczenie inst. do użytkowania, albo ewentualnie poprawić.
