Schemat do starego zegara rosyjskiego

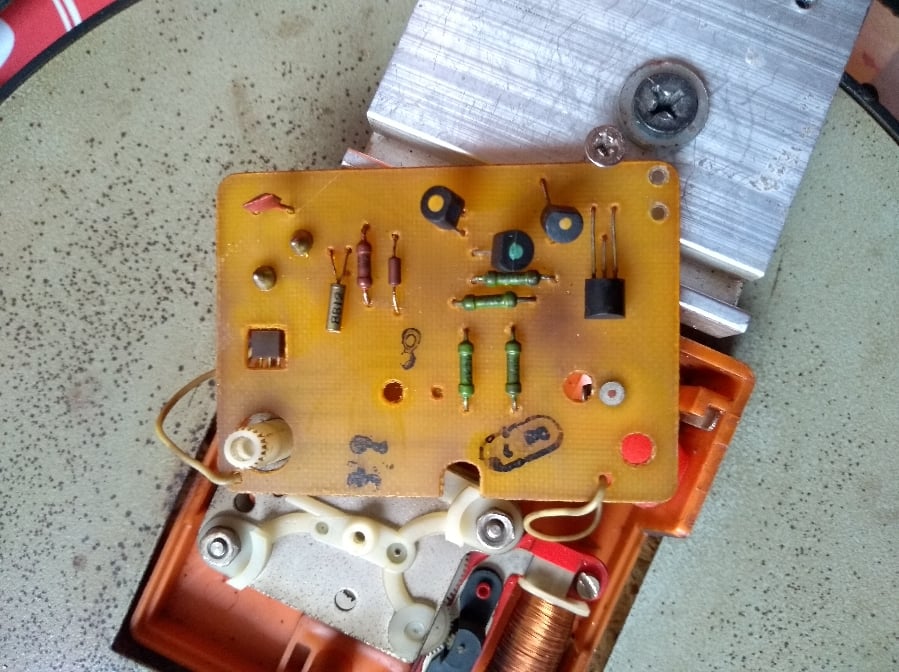

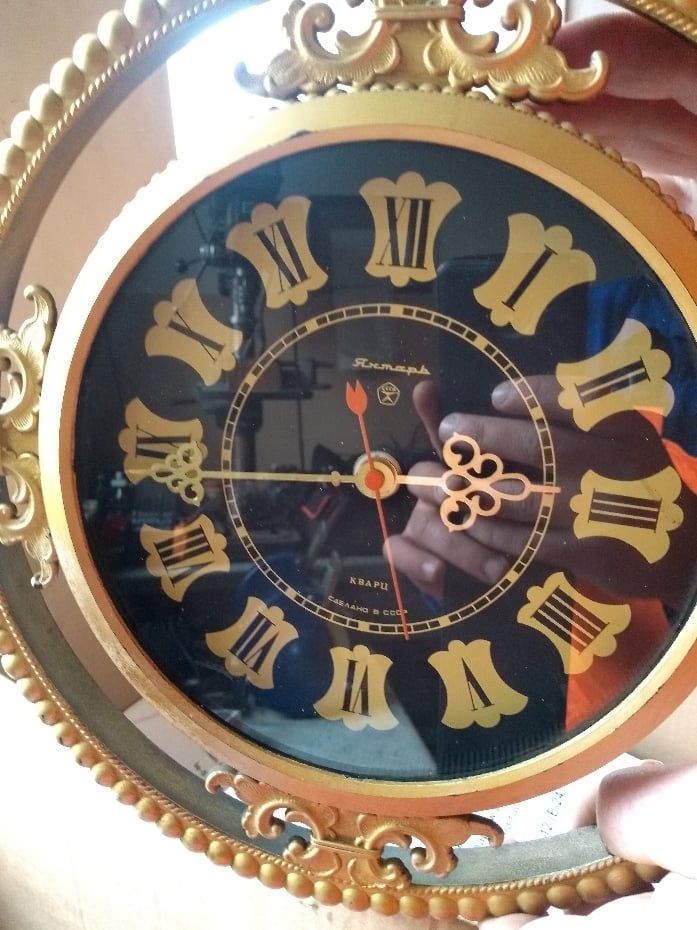

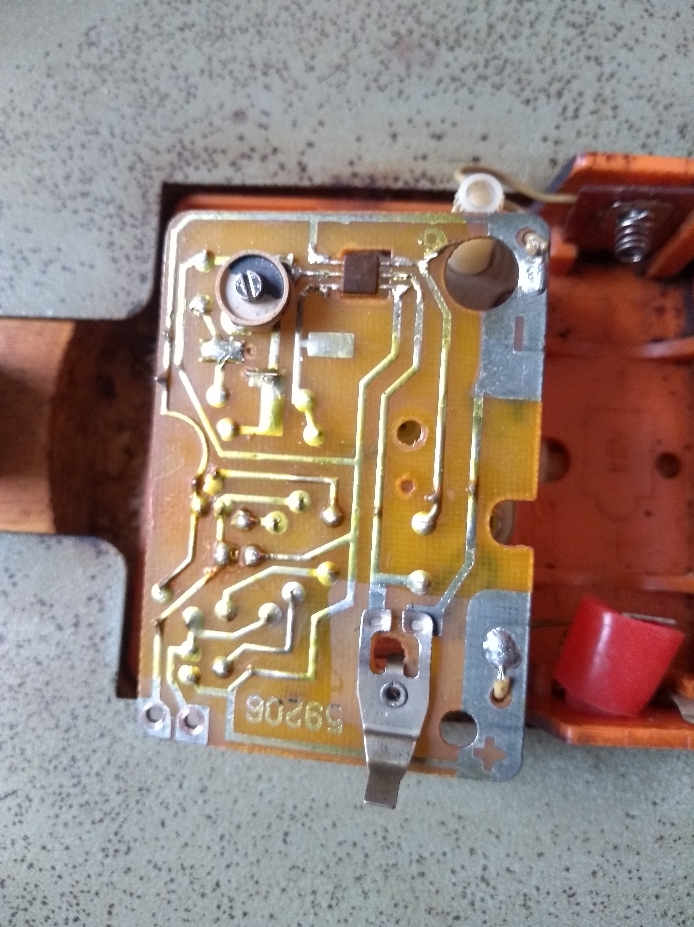

Tak jak w tytule. Potrzebuje schemat lub opis elementów starego rosyjskiego zegara. Zdjęcia zamieszczam poniżej. Szukałem w internecie i nigdzie nie znalazłem. Zegar nie rusza od wymiany baterii. Sprawdzona cewka, dioda i rezystory. W szczególności interesuje mnie ten kwadratowy element z sześcioma nóżkami. Brak jakichkolwiek oznaczeń. Z góry dzięki za pomoc

Odpowiedzi (5)


    • Ostatnia wizyta:
    • W serwisie od:
    • 0 pytań
    • 16 odpowiedzi
    • 0% pozytywnych ocen od użytkowników

    Ten sześcionóżkowiec to układ scalony zegara, czyli "serce" naszego Jantara ;) Jeśli padł- to tylko "dawca organów", czyli podobny zegar produkcji radzieckiej  może zegar uratować. Sprawdź oscyloskopem, czy scalak generuje sygnały na wyjściach 4 i 5 (widać je na tym odręcznym schemacie) . Jeśli nie- wymień popularny kwarc i trymer (jeśli oporniki przy kwarcu już sprawdziłeś). Jeśli dalej nie generuje- rozejrzyj się w sieci za nazwą scalaka posługując się tym opisem: часы янтарь кварц схема.


    • Ostatnia wizyta:
    • W serwisie od:
    • 0 pytań
    • 14 odpowiedzi
    • 33.3% pozytywnych ocen od użytkowników

    Najpierw rozrysować schemat (inżynieria wsteczna), a potem zastanowić się nad elementami. Ten mały układ ciężko będzie rozkodować , jeśli nie ma on jakich kolwiek oznaczeń. Przy sprawdzaniu elementów należy wylutować jedną nóżkę elementu w przypadku elementów dwu-nóżkowych przy większej liczbie nóżek musimy wylutować caly element .


    • Ostatnia wizyta:
    • W serwisie od:
    • 14 pytań
    • 69 odpowiedzi
    • 90% pozytywnych ocen od użytkowników

    A jaki to zegar bo nie umiem rozczytać. Widać ze prod. Radziecka ale jak nazwa zegara?


    • Ostatnia wizyta:
    • W serwisie od:
    • 40 pytań
    • 286 odpowiedzi
    • 99.3% pozytywnych ocen od użytkowników

    Układ na tyle prosty, że można samemu rozrysować.

    Tym bardziej że druk jednostronny.


      • Ostatnia wizyta:
      • W serwisie od:
      • 2 pytań
      • 57 odpowiedzi
      • 100% pozytywnych ocen od użytkowników

      @Misiek: z tym większego problemu nie ma tylko elementy nie mają oznaczeń a rozchodzi się o ten kwadratowy element z sześcioma nóżkami
