Przekaźniki miniaturowe bistabilne

zdjęcie użytkownika Anonimowy
Anonimowy

Witam,

Szukam alternatywy dla przekaźników bistabilnych zamkniętych w obudowach modułowych (typu BIS-411 czy PBM-01) do sterowania obwodami oświetlenia w instalacji w mieszkaniu.  Obwody oświetlenia zasilane 230V AC (żarówki lub oczka LED) oraz 24V DC (paski LED, zasilacz w rozdzielnicy) załączane przyciskami dzwonkowymi (z podświetleniem, nie więcej niż 3-4 przyciski na obwód). Oprócz normalnego działania bistabilnego potrzebny jest również przekaźnik z dodatkową funkcją wyłącznika czasowego (np. jak w przypadku BIS-413) oraz przekaźnik sterujący obwodami sekwencyjnie (np. jak BIS-414 dwoma, lub nawet trzema jeśli taki istnieje). Zasilanie obwodu sterującego początkowo 230V AC, sukcesywnie będzie zmieniane na 24V DC. Połączenia obwodów z mieszkania z aparaturą w rozdzielnicy będą zrealizowane w sposób pozwalający na łatwą modernizację - zmiana zasilania obwodu sterującego na odpowiedniej złączce/bloku rozdzielczym plus wymiana przekaźnika. Idealne były by więc przekaźniki montowane w podstawce.

Jakie przekaźniki miniaturowe można zastosować w takiej sytuacji?

15

Odpowiedzi

Odpowiedzi (15)

  • zdjęcie użytkownika Pawel02
    Pawel02
    • Ostatnia wizyta:
    • W serwisie od:
    • 24 pytań
    • 809 odpowiedzi
    • 99.1% pozytywnych ocen od użytkowników
    Kopiuj link
    Zgłoś naruszenie

    Z Eatona Z-SCH230/25-20 dla 230V oraz Z-SW/SS tylko zwróć uwagę dokładnie na wersje bo nie jestem pewien czy ten konkretny SW jest na 24V ale jakaś inna wersja napewno, ewentalnie Z-SCH24/25/20

    Odpowiedz
  • zdjęcie użytkownika Szymon028
    Szymon028
    • Ostatnia wizyta:
    • W serwisie od:
    • 56 pytań
    • 1225 odpowiedzi
    • 99.7% pozytywnych ocen od użytkowników
    Kopiuj link
    Zgłoś naruszenie

    A dlaczego zamiennik dla F&F, ich moduły też są dobre i cenowo przystępne ?

    Odpowiedz
    • zdjęcie użytkownika Anonimowy
      Anonimowy
      Kopiuj link
      Zgłoś naruszenie

      @Szymon028: nie twierdzę że są złe czy za drogie, chodziło mi o zamiennik w wersji miniaturowej. W razie problemów zamiast rozpinać moduł to szybka wymiana wkładki w podstawce i dalej instalacja działa. Przy modernizacji to samo, przepięcie zasilana na bloku rozdzielczym, wymiana wkładki na cewkę sterowaną VDC i tyle. Ale chyba takiego rozwiązania w tej konkretnie sytuacji nie da się zastosować (no chyba że z jakimś sterownikiem inteligentnym od razu by to spiąć ale na razie sterownika w instalacji nie będzie).

      W związku z tym na razie chyba zostanie zastosowany właśnie F&F i sterowanie 230VAC.

      Odpowiedz
      • zdjęcie użytkownika Szymon028
        Szymon028
        • Ostatnia wizyta:
        • W serwisie od:
        • 56 pytań
        • 1225 odpowiedzi
        • 99.7% pozytywnych ocen od użytkowników
        Kopiuj link
        Zgłoś naruszenie

        @Anonimowy: Pytam z ciekawości, wiadomo dobrze wiedzieć jakie się ma możliwości natomiast szeroko opisałeś sprawę ale mimo to nie mogłem wywnioskować dlaczego szukasz alternatywy. Może nie jesteś fanem marki albo miałeś z nią złe doświadczenia. Teraz już wiem ;) To też pomoże w ewentualnym poleceniu innych możliwości, eksperci i producenci polecają produkty które znają i mają z nimi doświadczenie, sam również polceciłbym Findera bo jest bardzo mocną konkurencją pod względem jakości i ceny do F&F ale nie znając powodu dlaczego funkcjonalność FF ale coś innego można wymienać dziesiątki produktów które są podobne.

        Odpowiedz
  • zdjęcie użytkownika Piotr Kubaszewski
    Piotr Kubaszewski Ekspert Kierownik techniczno - handlowy
    • Ostatnia wizyta:
    • W serwisie od:
    • 6 pytań
    • 164 odpowiedzi
    • 100% pozytywnych ocen od użytkowników
    Kopiuj link
    Zgłoś naruszenie

    Cześć,

    Jeżeli chodzi o rozwiązania modułowe to przedstawiam serie, na które warto zwrócić uwagę:

    Przekaźniki bistabilne mechaniczne

    https://cdn.findernet.com/app/uploads/S20PL.pdf?_gl=1*6ookih*_gcl_au*MTQyOTQxNDA4Ni4xNzQyMjkyMDE1

    Serie 20.21 (1 polowe) oraz 20.22 (2 polowe) napięcie cewki do wyboru. Seria 20.23 to przekaźnik sekwencyjny (podobnie jak 20.26, 20.27.20.28)

    Przekaźniki bistabilne elektroniczne

    https://cdn.findernet.com/app/uploads/S20PL.pdf?_gl=1*6ookih*_gcl_au*MTQyOTQxNDA4Ni4xNzQyMjkyMDE1

    Największą zaletą elektronicznych przekaźników bistabilnych jest to, że są bardzo ciche co w przypadku rodzielnicy w mieszkaniu, które często znajdują się na korytarzu ma duże znaczenie oraz wykazują się znaczenie większą żywotnością

    13.81 - cichy elektroniczy przekaźnik

    Jeżeli potrzebujesz przekaźnik ze zwłoką czasową to możesz wykorzystać serie 13.61, które dodatkowo mają możliwość podpięcie przycisku RESET. Czyli np. masz 4 przyciski dzwonkowe do załączenia i wyłączania oświetlenia oraz jeden typowo do wyłączenia.

    Automaty do klatek schodowych

    https://cdn.findernet.com/app/uploads/S14PL.pdf?_gl=1*xn7086*_gcl_au*MTQyOTQxNDA4Ni4xNzQyMjkyMDE1

    W tego typu aplikacjach nadają się idealnie jako bistabilne przekaźnik czasowe. Tutaj warto zwrócić uwagę, że przekaźniki muszą posiadać stałe zasilanie 230VAC, ale jeżeli chodzi o parametry łączeniowe to warte podkreślenie jest załączenie w "zerze napięcia" dzięki czemu unikamy prądów impulsowych podczas startu i przez to przekaźniki mają bardzo wysokie parametry łączenie co znajdziesz w dokumentacji.

    Wersja 14.01 (wielofuncyjna) lub 14.71 (3 opcje) są to najpopularniesze rozwiązania, ale też możesz wybrać inne.

    W razie pytań - śmiało

    Odpowiedz
    • zdjęcie użytkownika Anonimowy
      Anonimowy
      Kopiuj link
      Zgłoś naruszenie

      @Piotr Kubaszewski: dzięki za odpowiedź. Jest kilka ciekawych rozwiązań do przemyślenia.

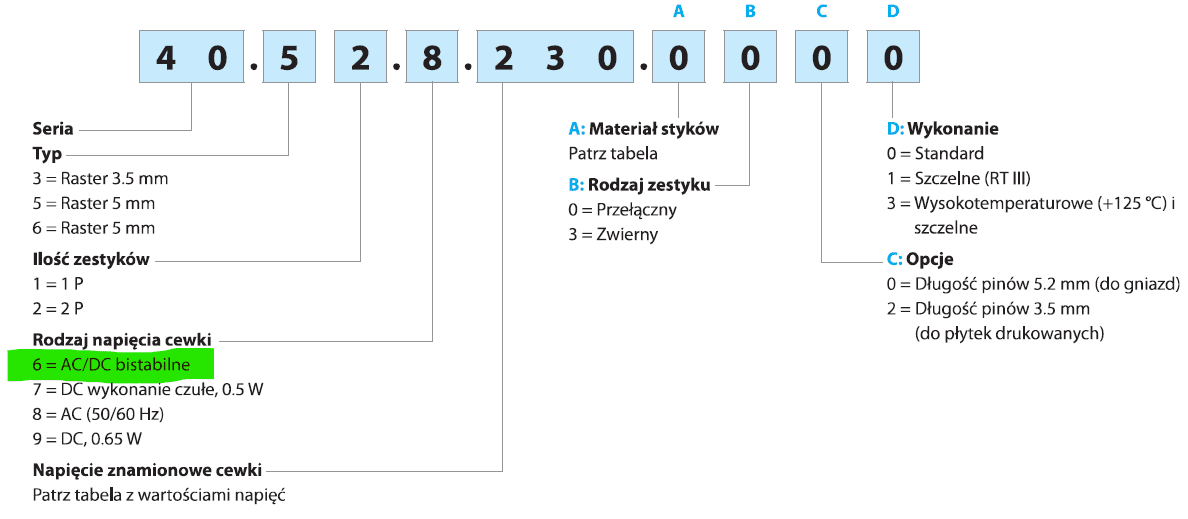

      A czy coś w wersji miniaturowej montowane w podstawce się znajdzie? Poniżej kolega Piotr zaproponował serie 40.XX.6, ja również je wcześniej znalazłem, tylko zastanawia mnie ten zapis w dokumentacji o jednoczesnej pracy przycisków set i reset - przy jednym przycisku dzwonkowym będzie to działać poprawnie czy są potrzebne dwa oddzielne przyciski?

      Odpowiedz
      • zdjęcie użytkownika Piotr Kubaszewski
        Piotr Kubaszewski Ekspert Kierownik techniczno - handlowy
        • Ostatnia wizyta:
        • W serwisie od:
        • 6 pytań
        • 164 odpowiedzi
        • 100% pozytywnych ocen od użytkowników
        Kopiuj link
        Zgłoś naruszenie

        @Anonimowy:

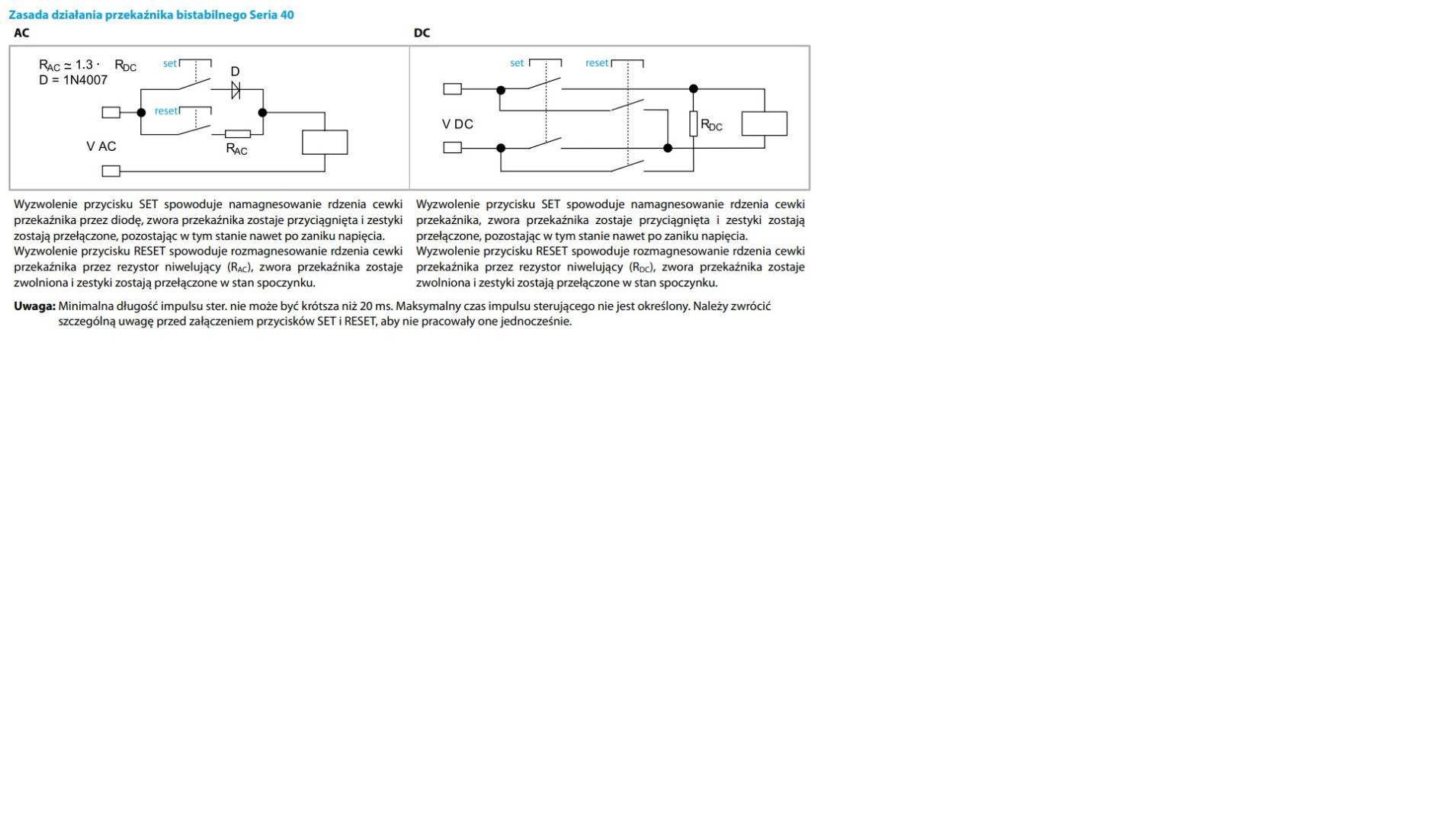

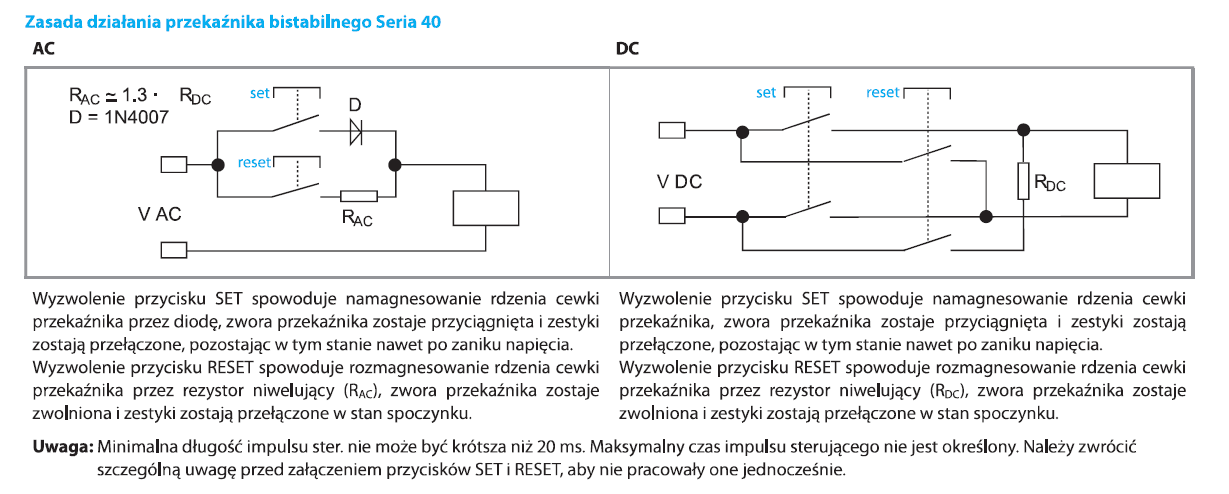

        Przekaźniki bistabilne SET/RESET zawsze wymagają dwóch oddzielnych przycisków. Tak jest właśnie w serii 40 do gniazd, jak i w serii przekaźników modułowych.

        Schemat opisuję dokładnie jak to działa.

        Odpowiedz
  • zdjęcie użytkownika Schneider Electric
    Schneider Electric Partner
    • Ostatnia wizyta:
    • W serwisie od:
    • 3 pytań
    • 219 odpowiedzi
    • 97.3% pozytywnych ocen od użytkowników
    Kopiuj link
    Zgłoś naruszenie

    Z rozwiązań dedykowanych do oświetlenia możemy zaproponować modułowe przekaźniki oraz styczniki serii Acti9 (iCT+, iTL, iTL+).
    Poniżej zamieszczam link do oferty:
    https://www.se.com/pl/pl/product-subcategory/1640-sterowanie-obwodami-elektrycznymi-aparatura-modu%C5%82owa/?filter=business-4-rozdzia%C5%82-energii-niskiego-napi%C4%99cia

    Z przekaźników miniaturowych możemy zaproponować serie Harmony Electromechanical Relays, ale są one dedykowane do kategorii użytkowania: AC-1, AC-3, AC-4, DC-1, AC-14, AC-15, DC-13.
    Poniżej przesyłam link do katalogu:
    https://download.schneider-electric.com/files?p_enDocType=Catalog&p_File_Name=DIA5ED2130303EN.pd

    Odpowiedz
  • zdjęcie użytkownika Piotr Bibik
    Piotr Bibik Ekspert ds. Inteligentnych budynków
    • Ostatnia wizyta:
    • W serwisie od:
    • 205 pytań
    • 2357 odpowiedzi
    • 98.9% pozytywnych ocen od użytkowników
    Kopiuj link
    Zgłoś naruszenie

    Zbyt mało danych aby coś odpowiedzialnie dobrać. Rozumiem, że powinniśmy dobierać przekaźnik z stykami które będą przełączać 24 V DC, ale nic nie wiemy o wartości przełączanych prądów? Uzupełnij przynajmniej informacje o przełączanych prądach i będzie można pochylić się nad tematem.

    Odpowiedz
    • zdjęcie użytkownika Anonimowy
      Anonimowy
      Kopiuj link
      Zgłoś naruszenie

      @Piotr Bibik: jako że ma być alternatywa dla podanych wersji modułowych proszę przyjąć parametry maksymalne jak dla wyżej wymienionych przykładowych (BIS-411 - 16A, 413,414 - 8A), normalne oświetlenie niedużego mieszkania ok 60 m2

      Odpowiedz
  • zdjęcie użytkownika artel electric
    artel electric
    • Ostatnia wizyta:
    • W serwisie od:
    • 33 pytań
    • 2152 odpowiedzi
    • 98.1% pozytywnych ocen od użytkowników
    Kopiuj link
    Zgłoś naruszenie

    FINDER to chyba najlepszy wybór wywołajmy @Piotr Kubaszewski
