Dzień Dobry,
W rozdzielnicy w której nie ma za bardzo miejsca jest podłączony przewód WLZ Aluminiowy 25mm2 pod rozłącznik FR trzypolowy od FR dalej rozszyte jest linką Cu. Chciałbym to połączenie wykonać poprawnie i pytanie czy istnieje moduł rozłącznika izolacyjnego, który byłby dedykowany pod takie przejście z aluminium na miedź ? Ewentualnie czy można zastosować tulejki na ten przewód by później tymi tulejkami wejść na moduł FR i czym je prawidłowo zacisnąć ? W środku nie ma miejsca by dorzucić blok rozdzielczy umożliwiaj acy przejście z Al na Cu. @Finder @EATON Electric @Weidmuller @WAGO@Hager
Odpowiedzi (11)
- Sortuj według
- Ostatnio dodane
- Najwyżej ocenione
- Sortuj od najstarszych
-
-
- Ostatnia wizyta:
- W serwisie od:
- 33 pytań
- 2189 odpowiedzi
- 98.2% pozytywnych ocen od użytkowników
@lajstos: Osobiście to nic nieprawidłowego tu nie widzę poza błędną kolorystyką N PE-pewnie wystarczy maskownice ściągnąć i zamienić.
-
- Ostatnia wizyta:
- W serwisie od:
- 24 pytań
- 830 odpowiedzi
- 98.2% pozytywnych ocen od użytkowników
@artel electric: Pytanie z ciekawości
Jeśli styki w apraturze są miedziane to nie trzeba stosować pasty AL-CU? -
- Ostatnia wizyta:
- W serwisie od:
- 18 pytań
- 564 odpowiedzi
- 95.5% pozytywnych ocen od użytkowników
@Pawel02: nie ma takiej potrzeby
-
- Ostatnia wizyta:
- W serwisie od:
- 24 pytań
- 830 odpowiedzi
- 98.2% pozytywnych ocen od użytkowników
@DawidZak: Ale dlaczego raz się stosuje a raz nie z czego to wynika?
-
- Ostatnia wizyta:
- W serwisie od:
- 18 pytań
- 564 odpowiedzi
- 95.5% pozytywnych ocen od użytkowników
@Pawel02: jeśli styki są miedziane i przewody również miedziane, to pasty AL-CU nie trzeba stosować, jest ona potrzebna tylko przy łączeniu aluminium z miedzią, by zapobiec korozji
-
- Ostatnia wizyta:
- W serwisie od:
- 33 pytań
- 2189 odpowiedzi
- 98.2% pozytywnych ocen od użytkowników
@DawidZak "jest ona potrzebna tylko przy łączeniu aluminium z miedzią, by zapobiec korozji” Przede wszystkim nigdy nie łączymy bezpośrednio Al z Cu i tutaj żadna pasta nie pomoże. „Jeśli styki w apraturze są miedziane to nie trzeba stosować pasty AL-CU?” Choć spotyka się nazewnictwo „pasta AlCu” to jednak skłaniałbym się za „pasta stykowa” Odpowiadając na powyższe pytanie @Pawel02 styki tutaj może lepiej zaciski nie są wykonane z czystej miedzi, a z jej stopów zawierających różne inne metale, w tym przypadku najczęściej to cyna, cynk, nikiel itp. również te metale wykorzystywane są do tzw pobielania zewnętrznej powierzchni zacisku, a z uwagi na dość neutralne parametry chemiczne tychże pierwiastków stosowane są jako „zapora” przeciwko utlenianiu. Skład chemiczny stosowanych obecnie zacisków pozwala na bezpieczne łączenie czy to Cu czy Al chyba że producent określił specjalne wytyczne. Ale tu uwaga, w przypadku żył Al należy pamiętać o wytrącaniu się dielektrycznego tlenku aluminium co w dłuższej perspektywie czasu wpływa na wzrastającą rezystancję i pogorszenie parametrów elektrycznych. Chcąc zapobiegać tym niesprzyjającym warunkom przed podłączeniem zaleca się oczyszczenie żyły Al za pomocą specjalnej szczotki lub wełny i naniesienie na jej powierzchnię pasty stykowej. Szanujący się producenci informują w swoich katalogach o możliwości stosowania przewodów Al i tak np. @WAGO dopuszcza ich stosowanie w tylko wybranych seriach produktów.
https://hubix.pl/narzedzia/szczotka-do-czyszczenia-przewodow.html
https://www.tim.pl/szczotka-mosiezna-4-rzedowa/p/0004-00013-26970
-
- Ostatnia wizyta:
- W serwisie od:
- 24 pytań
- 830 odpowiedzi
- 98.2% pozytywnych ocen od użytkowników
@artel electric: To wyczerpuje pytanie i o to mi chodziło, @DawidZak chodziło mi o to że masz żyłę Aluminiową i wkładasz ją do miedzianego styku to niczym się to nie różni od łączenia tego z przewodem miedzianym, chyba że styk jest inaczej zbudowany co wytłumaczył kolega wyżej że zaciski są wykane nie z czystej miedzi
-
Tomasz Brzostowski Ekspert ds. fotowoltaiki
- Ostatnia wizyta:
- W serwisie od:
- 29 pytań
- 1638 odpowiedzi
- 99.1% pozytywnych ocen od użytkowników
@lajstos: W takim razie nie widzę potrzeby stosowania tulejek Al-Cu.
-
-
- Ostatnia wizyta:
- W serwisie od:
- 33 pytań
- 2189 odpowiedzi
- 98.2% pozytywnych ocen od użytkowników
Dobrze byłoby jakbyś dołączył jakieś zdjęcie, bo niewiadomo dokładnie o co chodzi
-
Tomasz Brzostowski Ekspert ds. fotowoltaiki
- Ostatnia wizyta:
- W serwisie od:
- 29 pytań
- 1638 odpowiedzi
- 99.1% pozytywnych ocen od użytkowników
Czy żyły Al i Cu będą podłączone pod te same zaciski?
Jeżeli nie to nie widzę potrzeby stosowania tulejek Al-Cu.
Tulejki takie oczywiście są, np. ERKO:
Końcówka kablowa Al z bolcem Cu szczelna ACB 25 /100szt./ – ERKO | TIM SA
lub ERGOM (tu jako przykład 50):
Bolec kablowy aluminiowo-miedziany BMAN 50 E13KC-01050100300 – ERGOM | TIM SA
Czytaj także:
Wlz
Mam pytanie wymieniam wlz do mieszkania , Ktore bedzie podzi
WLZ
Witam, jaki jest dopuszczalny spadek napięcia od słupa do licznika?
Łączenie aluminium miedź
Witam Co będzie najlepsze do łączenia alu miedź
Jak podłączyć różnicówkę?
W artykule przyglądamy się roli wyłączników różnicowoprądowych, pop
Jak podłączyć płytę indukcyjną?
Podłączenie nowej płyty indukcyjnej do kuchni może być wyzwaniem dl
Brak internetu z UPC? Sprawdź, co robić krok po kroku.
Nagła awaria internetu może przydarzyć się każdemu, często w najmni

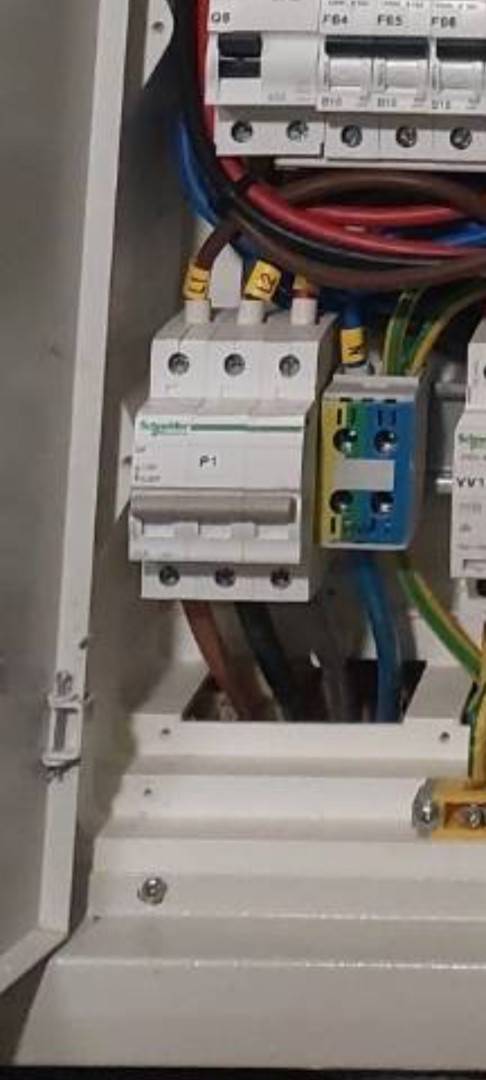

Przewody nie są wkręcone pod te same zaciski. Od dołu wchodzi aluminium, od góry wychodzi miedź. Zdjęcie przesyłam.
