Potrzebuję pomocy w doborze zabezpieczeń do rozdzielnicy elektrycznej, którą wymieniam w mieszkaniu. Zamierzam dodać nowe obwody elektryczne do zasilania klimatyzatora split (moc znamionowa 3,5 kW), kuchnia indukcyjna (2kW), wyciąg nad kuchenką, zmywarka, itd.

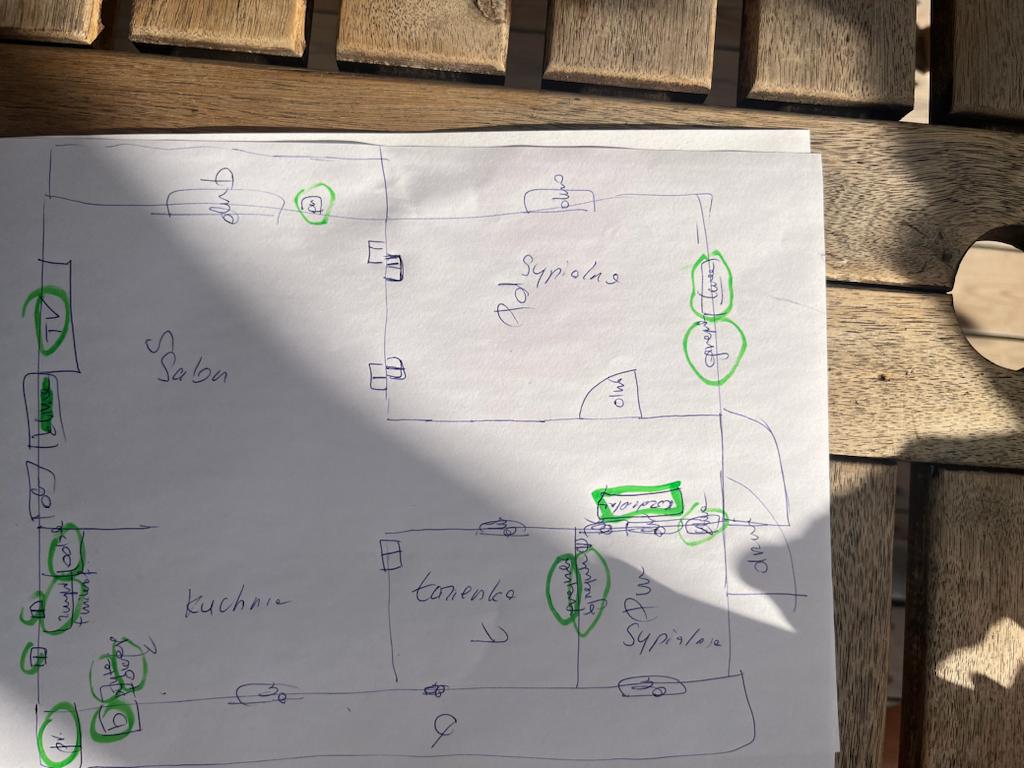

W załączeniu rys poglądowy.
Odpowiedzi (2)
- Sortuj według
- Ostatnio dodane
- Najwyżej ocenione
- Sortuj od najstarszych
-
-
Piotr Bibik Ekspert ds. Inteligentnych budynków
- Ostatnia wizyta:
- W serwisie od:
- 169 pytań
- 2053 odpowiedzi
- 98.7% pozytywnych ocen od użytkowników
Na pytanie nie można rzetelnie odpowiedzieć ponieważ jest za mało informacji. To temat którym powinien zająć się projektant.
Dlaczego?
- Nie znamy długości kabli (ok - to można mniej więcej oszacować z rysunku).
- Nie wiemy w jaki sposób będą prowadzone przewody a to będzie miało wpływ na ich długotrwałą obciążalność i na odpowiedni dobór zabezpieczeń do przekroju przewodu.
- Nie znamy modeli urządzeń i nie wiemy jakie zabezpieczenia np. typ wyłącznika różnicowoprądowego jest zalecane przez producenta danego sprzętu.
Owszem, większość instalatorów przyjdzie i coś założy i urządzenia będą działać, ale czy będzie to bezpieczne? Czy wykonane zgodnie z obowiązującymi przepisami?Temat jest bardziej skomplikowany niż mogło by się wydawać a osoby zainteresowane odsyłam do dwóch opracowań:
Czytaj także:
Jakie grzejniki elektryczne do mieszkania?
W mieszkaniu padła mi podłogówka. Naprawa oznacza zrywanie podłóg w
Jakie zabezpieczenie do pompy?
jakie zabezpieczenie prądu musi mieć aby bezpieczniki nie "wyw
Zabezpieczenie mieszkania przed włamaniem.
Po zawirowaniach w oddawaniu nowych mieszkań pod koniec ubiegłego r
Dzwonek do domu – jaki wybrać i jak go podłączyć?
Jaki zasięg mają bezprzewodowe dzwonki do drzwi? Przycisk dzwonkowy
Długotrwała obciążalność prądowa przewodów – jaki prąd w
Jednym z czynników decydujących o bezpieczeństwie instalacji jest o
Najczęściej popełniane błędy podczas doboru skutecznej oc
Zgłęb tajniki skutecznej ochrony przeciwprzepięciowej. Jakie są naj
Z praktyka elektryka:
dla każdego pomieszczenia robisz osobny obwód zwykłych gniazd 16A (przewód ydyp 3x2,5) i oświetlenia 10A (ydyp 3x1,5)
Zmywarka dodatkowy obwód 16a (3x2,5)
Płyta indukcyjna w zależności czy masz siłę (3 fazy) czy nie -> ydy 3x4, 3x6 lub 5x2,5. Zabezpieczenia B 20 1P lub B16 3P.
Klimatyzator zasil tak , jak wskazuje producent w karcie katalogowej na osobnym obwodzie.
Dodatkowo proponuję osobne obwody na kocioł CO (jeśli jest), lodówkę, pralkę, czajnik + ekspres do kawy, obwody przy TV, alarm, monitoring (jeśli są).
Tyle tak ogólnie.
