Aby dobrze rozpocząć rok 2025 r. mała zagwózdka ;)

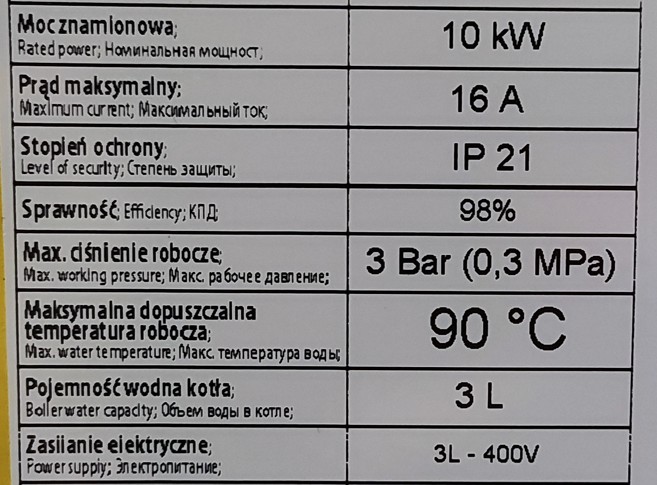

Producent kotła indukcyjnego podaje na tabliczce znamionowej dane:
- moc znamionowa 10 kW
- zasilanie elektryczne 3L - 400V

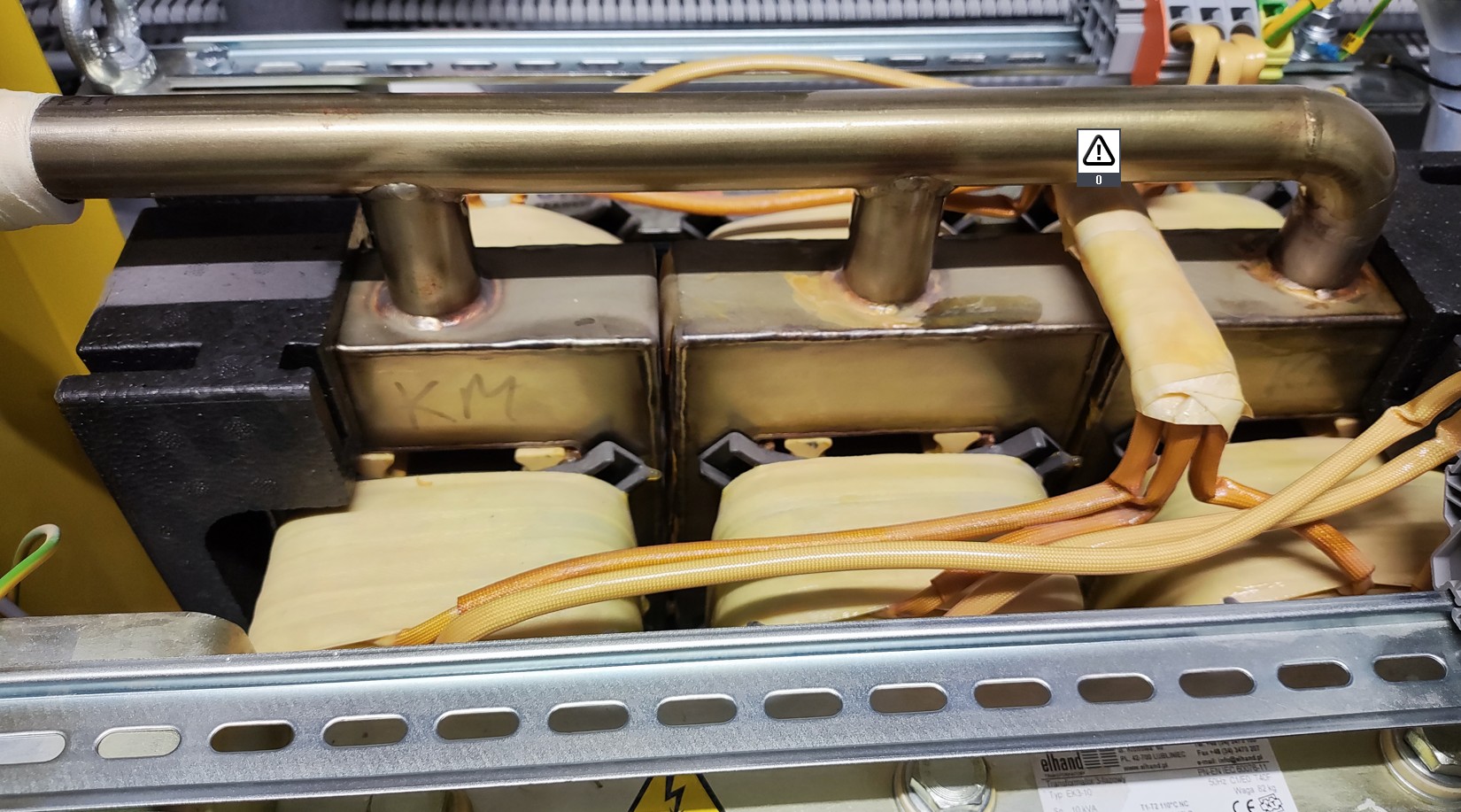

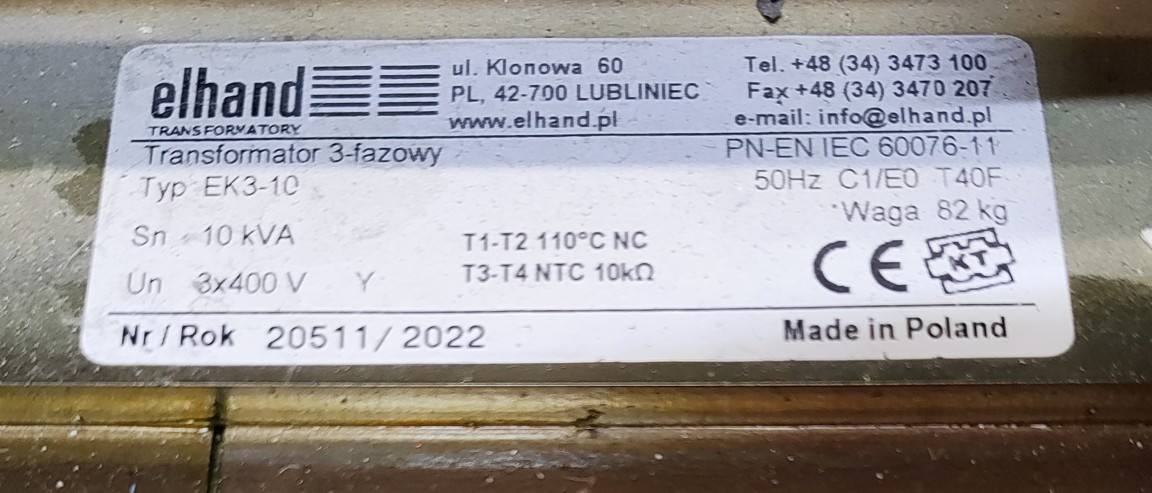

Po zdjęciu obudowy ukazuje się transformator trójfazowy z uzwojeniem wtórnym w postaci zwartych rur w stanie pracy wypełnionych wodą i tabliczka znamionowa:
- Sn 10 kVA
- Un 3x400 V Y
Jakie prądy Waszym zdaniem będą płynąć w przewodach i jaki przekrój trzymetrowych przewodów zasilających należy zastosować?
Odpowiedzi (7)
- Sortuj według
- Ostatnio dodane
- Najwyżej ocenione
- Sortuj od najstarszych
-
-
- Ostatnia wizyta:
- W serwisie od:
- 37 pytań
- 2309 odpowiedzi
- 98.1% pozytywnych ocen od użytkowników
No cóż chyba nadeszła moja kolej.
Obciążenie +- 16-18A, więc 2,5mm w zupełności powinien wystarczyć, ale że znam temat trochę bliżej to dla pewności i zaspokojenia własnego sumienia zastosowanym bym 4mm zarówno na zasilaniu jak i dla połączeń wewnątrz urządzenia. W urządzeniu jednak zastosował bym jakąś wzmocniona izolacje przystosowaną do specyfiki warunków pracy @Mariusz Pajkowski może podpowie jaka konkretnie.
-
