Instalacja na grucie- proszę o ocenę i porady - warunki uziemienia i odległości od licznika.
Dzień dobry,
To mój pierwszy wpis, wiec przejdę do konkretów potrzebuje info czy dobrze kombiunuje i czy nie popełniłem nigdzie błędów.Instalacja na gruncie 12x415 W, ok 25 m kabla DC 6mm2 od konstrukcji do falownika w garażu ( garaż dlatego że będzie jeszcze rozbudowa na nim o kolejne 4-5 kw)
1. w samym garażu od falownika do rozdzielni garażowej 5x6 lub 4x6 (nie wiem czy łączyć uziemienie) ok 20 m.
2. od rozdzielni garażowej do rozdzielni w budynku ok 28 m kabel 5x6 ziemny
3. od rozdzielni w domu do licznika ok 30 m kabel ziemny 5x10.
Suma od falownika do licznika ok 70 m ( 5x6 i 5x10 ).Moje pytania?
- Czy uziemienie konstrukcji z falownikiem może być bednarką jak będzie brakowało to szpile (zakop bendarki ok 50 cm).
- Czy łączyć uziemienie falownika z rozdzielnia i różnicówką w garażu i wyszto na listę wyrównawczą?
- Czy dłogość DC będzie jest ok.
- I czy nie za daleko finalnie od licznika.

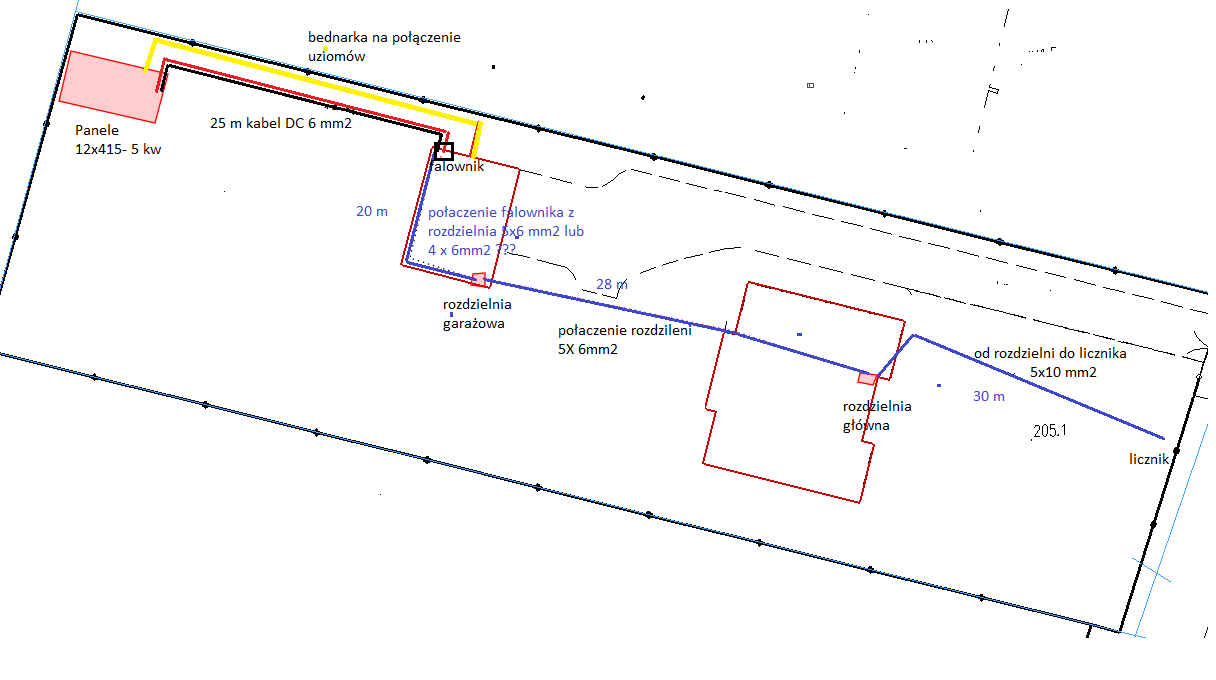

Ogóllnie spostrszaeżenia. Załaczam rysunek.
Odpowiedzi (4)
- Sortuj według
- Ostatnio dodane
- Najwyżej ocenione
- Sortuj od najstarszych
-
-
a sąsiedzi mają panele ? dużo ich? Daleko do transformatora ?
-
@boss: cost tam mają, napięcie jak monitoruje przez MEW-01 to żadko wchodzi powyżejh 250 V, niedaleko duży zakład wiec od pn-do pt konsumując
-
@arkadp:
Zrób obliczenia i policz jakie spadki napięcia pojawią sie na twojej linii w przypadku pełnej mocy inwertera. I ocenisz, czy spadek napięcia nie będzie za duży.
-
-
Czytaj także:
Czym różni się instalacja fotowoltaiczna na domu z instal
Czym różni się instalacja fotowoltaiczna na domu z instalacją odgro
Co zmieniło się w 2022 roku w sprawie Uprawnień SEP?
W 2022 roku zaszły pewne dość istotne zmiany, związane z otrzymanie
Uprawnienia elektroenergetyczne (tzw. SEP) - wzrost cen o
Uprawnienie elektryczne są niezbędne dla każdego elektryka, up
Instalacja elektryczna w domu – jak zrobić?
Przewody instalacji elektrycznej powinno się układać w odpowiedniej
Ogranicznik przepięć DC – fotowoltaika. Jaki ogranicznik
Ograniczniki przepięć odprowadzają ładunki przepięciowe wywołane wy
Budowa instalacji fotowoltaicznej na gruncie – zagadnieni
Planując budowę instalacji fotowoltaicznej na nieruchomości gruntow
Dzień dobry, według mnie lepiej Falownik dać przy instalacji i nie przesyłać DC na długa odległość lepiej AC, tak samo u uziemieniem lepiej zrobić osobny uziom niż wrzucać wszystko do jednego, a co do napięcia, to nie jest jeszcze aż tak źle i dodatkowo firma niedaleko to idealnie się składa.
