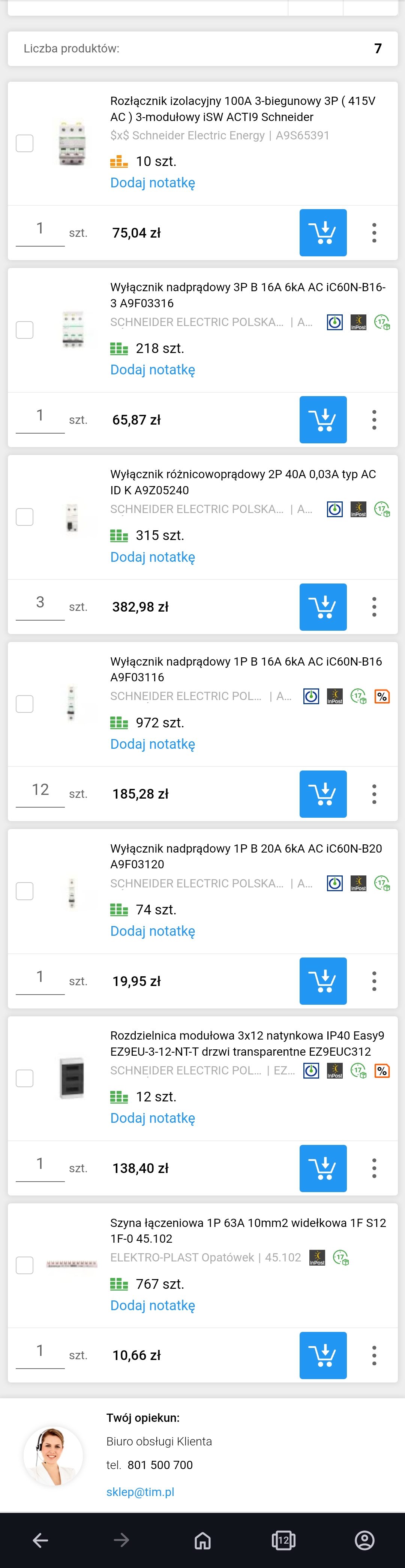

Cześć, mam do przerobienia rozdzielnice na piętrze w domu gdzieś instalacja jest podzielona na parter (jedna pozdzielnica) i piętro (druga rozdzielnica która źródło ma z pierwszej rozdzielnicy) aktualnie mam dobrane zabezpieczenia ale nie mogę dobrać akcesorii do rozdzielnicy (nie wiem które będą kompatybilne) czy pomożecie? Układ TN-C-S. Dobrane zabezpieczenia przesyłam poniżej.
Do rozdzielnicy potrzebuje szyny montażowe, szyny łączeniowe, oddzielne mostki N itp.
Na TIM.pl nie mogę się odnaleźć.
Linki do produktów:
https://www.tim.pl/wylacznik-nadpradowy-3p-b-16a-6ka-ac-ic60n-b16-3-a9f03316/p/0001-00000-53468
https://www.tim.pl/wylacznik-roznicowopradowy-2p-40a-0-03a-typ-ac-id-k-a9z05240/p/0001-00000-53615
https://www.tim.pl/wylacznik-nadpradowy-1p-b-16a-6ka-ac-ic60n-b16-a9f03116/p/0001-00000-53458
https://www.tim.pl/wylacznik-nadpradowy-1p-b-20a-6ka-ac-ic60n-b20-a9f03120/p/0001-00000-53459
https://www.tim.pl/szyna-laczeniowa-1p-63a-10mm2-widelkowa-1f-s12-1f-0-45-102/p/0001-00010-11456
Odpowiedzi (5)
- Sortuj według
- Ostatnio dodane
- Najwyżej ocenione
- Sortuj od najstarszych
-
-
@Schneider Electric: Rozumiem że rozdzielnica natynkowa i podtynkowa mają taki sam zestaw akcesoriów, przy zastosowaniu wyłączników różnicowoprądowych muszę rozdzielić N na 3 oddzielne sekcje. Nie widzę aby w zestawie było ich tyle. Stąd pytanie, które szyny do każdej sekcji N dokupić.
Dobrze rozumiem że A9Z11240 zajmuje 4 miejsca w skrzynce? czy jest to błąd na stronie? W katalogu jest zaznaczone że model A9Z11240 zajmuje 2P a model A9Z11440 zajmuje 4P i jest na 3 fazy.
Dodałem proponowaną szynę łączącą-
Schneider Electric Partner
- Ostatnia wizyta:
- W serwisie od:
- 7 pytań
- 238 odpowiedzi
- 97.4% pozytywnych ocen od użytkowników
Wyłącznik A9Z11240 jest dwupolowy, zajmuje 2 moduły 18mm. Zdjęcie na stronie może być jedynie poglądowe.
W opisanym przez Pana przypadku proponujemy wykorzystanie bloków zaciskowych o referencji: LGYT2A08 dedykowanych jako akcesorium do rozdzielnicy Easy9: https://www.se.com/pl/pl/product/LGYT2A08/%C5%9Brubowy-blok-zaciskowy-4+4/
-
-
-
Tomasz Brzostowski Ekspert ds. fotowoltaiki
- Ostatnia wizyta:
- W serwisie od:
- 30 pytań
- 1680 odpowiedzi
- 99.1% pozytywnych ocen od użytkowników
Zdjęcie jest nie czytelne, proszę zamieścić linki do produktów.
-
@Tomasz Brzostowski:dodałem linki do produktu
Czytaj także:
Dobór rozdzielnicy licznikowej
Potrzebuję metalową rozdzielnicę licznikową na minimum 20 bezpieczn
Dobór wspornika do rozdzielnicy
Dzień dobry, proszę o informację czy wspornik z zaciskami PE+N
Dobór rozdzielnicy i osprzętu
WitamProszę o pomoc w skonfigurowaniu rozdzielnicy xvtl o wymiarach
Ochrona przeciwprzepięciowa - dobór i montaż w praktyce
Jak ochronić instalację, urządzenie lub budynek przed efektami prze
Obudowy metalowe SOLID GSX od ETI
Obudowy metalowe SOLID GSX od ETI to dowolność konfiguracji, łatwoś
Rozdzielnica elektryczna na aparaturze Schneider Electric
Rozdzielnica elektryczna to serce każdej instalacji elektrycznej w
Wspomniana rozdzielnica: EZ9EUC312 posiada w zestawie potrzebne akcesoria, które zostały opisane poniżej. Dodatkowo zamieszczam link do strony produktu, gdzie w pliku "Arkusz instrukcji" znajduje się więcej informacji praktycznych: https://www.se.com/pl/pl/product/EZ9EUB312/obudowa-podtynkowa-easy9-eu-ip40-ez9eu312ptp-drzwi-bia%C5%82e-3-rz%C4%99dy-12-modu%C5%82%C3%B3w-rz%C4%85d/
Powyższe wyłączniki nadprądowe pochodzą z serii Acti9 iC60N, natomiast wyłącznik różnicowoprądowy: A9Z05240 z serii ID K, która dedykowana jest do budownictwa mieszkaniowego. Uniemożliwia to połączenie wzajemnie aparatów za pomocą szyny łączeniowej. Jako rozwiązanie proponujemy zamianę wyłącznika różnicowoprądowego na: A9Z11240 https://www.tim.pl/wylacznik-roznicowopradowy-2p-40a-0-03a-typ-ac-iid-a9z11240/p/0001-00000-53532, który jest kompatybilny z pozostałymi aparatami.
Do wspomnianych aparatów rekomendujemy wykorzystanie dedykowanej szyny łączeniowej: A9XPH112 https://www.tim.pl/szyna-laczeniowa-1p-100a-16mm2-sztyftowa-12-mod-a9xph112/p/0001-00001-38109
