🔄 Co to jest układ SZR i dlaczego warto go mieć? POLLIN wyjaśnia

Przerwy w zasilaniu to nie tylko niedogodność, to realne ryzyko dla urządzeń, procesów technologicznych i bezpieczeństwa użytkowników. Dlatego w POLLIN stawiamy na niezawodne rozwiązania automatyki rezerwowej, które minimalizują skutki awarii sieci energetycznej.

🧩 Co to jest kompletny układ SZR?

Układ SZR (Samoczynnego Załączania Rezerwy) to zespół aparatów, które automatycznie przełączają zasilanie odbiorników z sieci podstawowej na rezerwową (i odwrotnie) w przypadku awarii sieci, zaniku napięcia, asymetrii faz lub innych nieprawidłowości.

Taki układ składa się z:

1. Sterownika SZR – mózg całego systemu, który analizuje parametry napięcia i decyduje o przełączeniu.
2. Styczników lub przełączników mocy – wykonują fizyczne przełączenie źródła zasilania i dobiera się je w zależności od znamionowych prądów jakie płyną w danym obwodzie.
3. Zasilania podstawowego i rezerwowego – mogą to być dwie niezależne sieci, agregat prądotwórczy, UPS lub inne źródła zasilania.
4. Elementów pomocniczych – wskaźniki napięcia, moduły bezpiecznikowe, styki pomocnicze, sygnalizacja LED.
5. Obudowy i zabezpieczenia – chronią układ przed dostępem do elementów znajdujących się pod napięciem i zapewniają zgodność z normami.

🎯 Do czego służy układ SZR?

Układ SZR ma jedno zadanie: zapewnić ciągłość zasilania. Działa automatycznie, bez udziału człowieka, i reaguje szybciej niż jakiekolwiek ręczne przełączenie. Dzięki temu:

• chroni urządzenia przed uszkodzeniem,
• zapobiega przestojom w pracy,
• zwiększa bezpieczeństwo użytkowników,
• umożliwia bezprzerwowe działanie systemów krytycznych (np. medycznych, alarmowych, IT).

🧠 Jaką rolę pełni sterownik SZR?

Sterownik SZR to centrum decyzyjne układu. Jego zadaniem jest:

• monitorowanie napięcia i kolejności faz,
• wykrywanie zaniku napięcia lub jego złej jakość,
• odliczanie czasu przełączenia i powrotu,
• decydowanie, kiedy i na które źródło przełączyć odbiorniki,
• sygnalizowanie stanu pracy układu.

W ofercie POLLIN znajdziesz sterowniki jednofazowe (SZR-5 / SZR-515) oraz trójfazowe (SZR-1, SZR-2, SZR-2R, SZR-2ZP) - każdy z nich dopasowany do różnych typów instalacji i poziomu zaawansowania.

⚠️ Co najczęściej zawodzi w zasilaniu?

W domach i firmach coraz częściej występują problemy z jakością energii elektrycznej:

• Brak jednej fazy - powoduje nieprawidłowe działanie urządzeń, przegrzewanie silników, a nawet pożary.
• Asymetria napięcia - prowadzi do przegrzania uzwojeń silników i transformatorów trójfazowych, oraz skrócenia żywotności urządzeń.
• Skoki i zapady napięcia - wyłączają sprzęt, powodują błędy systemowe i uszkodzenia elektroniki.
• Brak rezerwowego źródła zasilania - oznacza przestoje, utratę danych, zagrożenie dla zdrowia i bezpieczeństwa.

✅ SZR POLLIN - rozwiązanie, które działa

W POLLIN od lat projektujemy sterowniki SZR tak, by eliminować typowe problemy:

• Prosty montaż - czytelne schematy, kompaktowe obudowy, szybkie testy.
• Intuicyjna konfiguracja - pokrętła regulacyjne zamiast skomplikowanego programowania,
• w przypadku SZR-2ZP możliwość ustawienia trybu pracy z priorytetem lub bez priorytetu dla sieci podstawowej.
• Wersje specjalistyczne - np. SZR-515 z niezauważalnym czasem przełączenia 15 ms (tzw. „bezprzerwowe”) idealny do zasilania krytycznych odbiorników.
• Rozbudowa i integracja - możliwość podłączenia wskaźników napięcia, modułów pomocniczych.

📘 Który sterownik SZR POLLIN wybrać? Krótka ściąga

Wybór odpowiedniego sterownika SZR zależy od rodzaju instalacji, liczby faz, wymagań co do szybkości przełączenia i poziomu zaawansowania użytkownika. Oto praktyczne zestawienie:

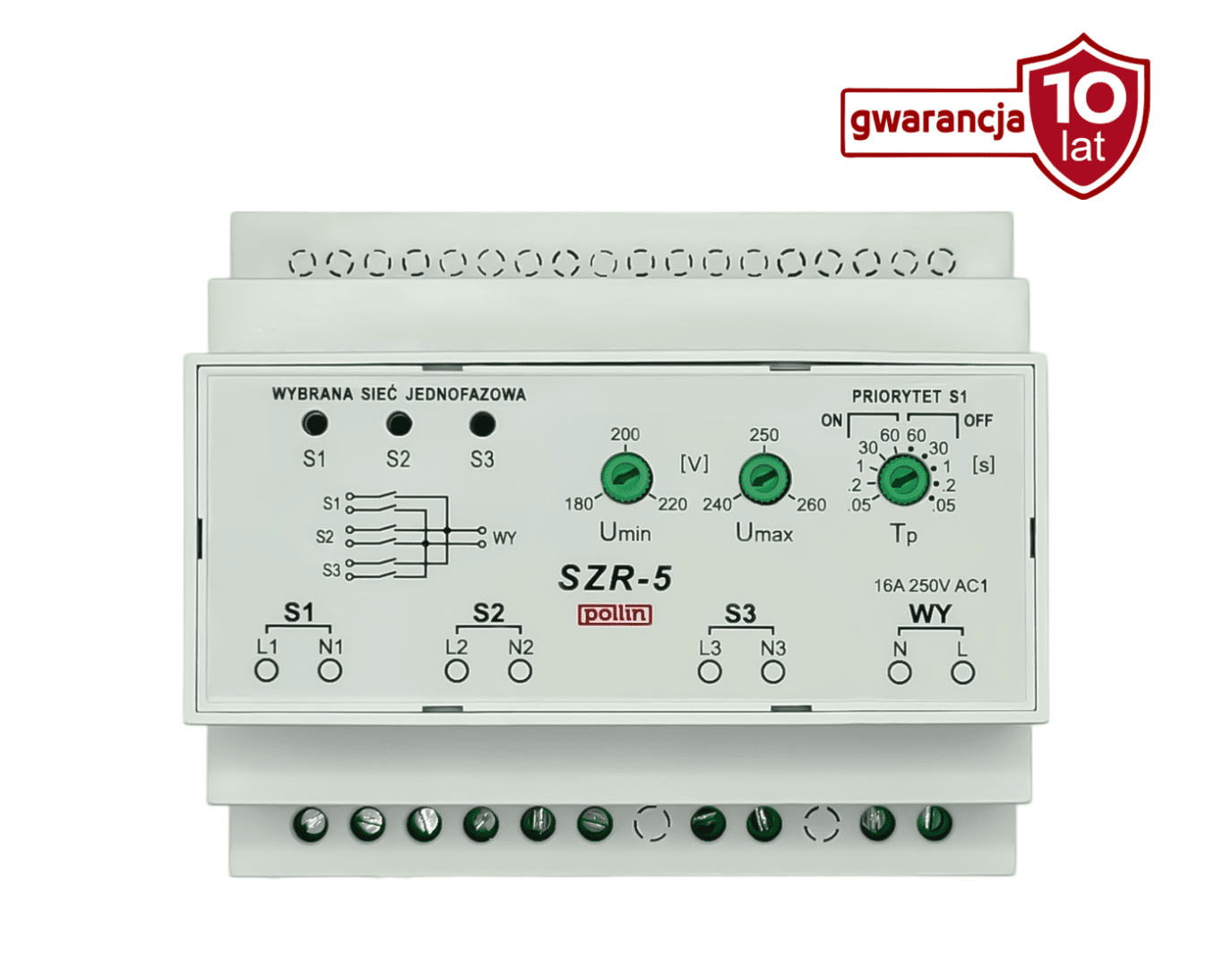

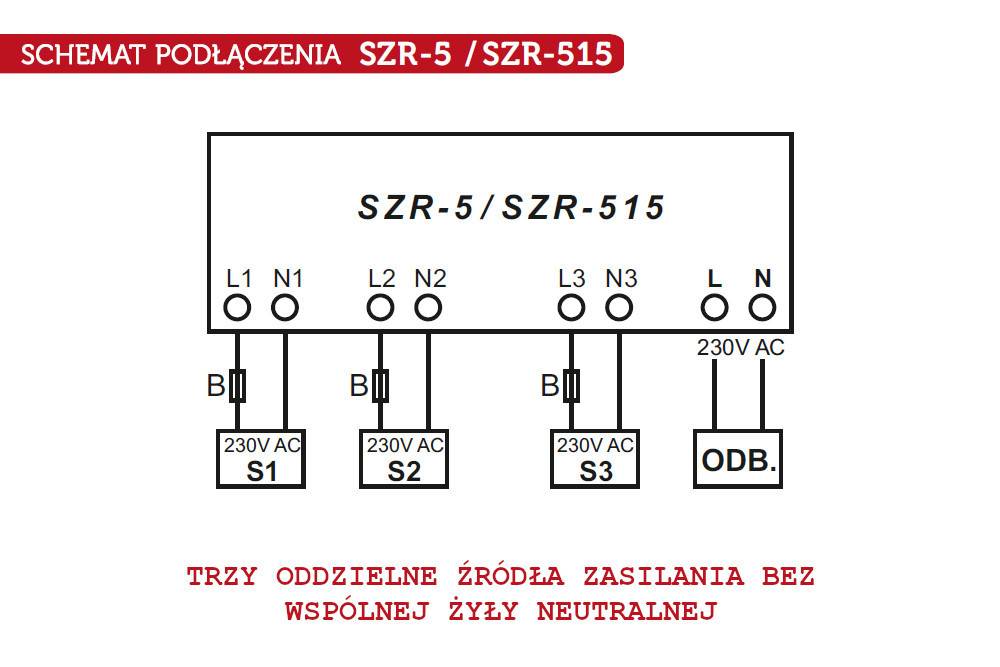

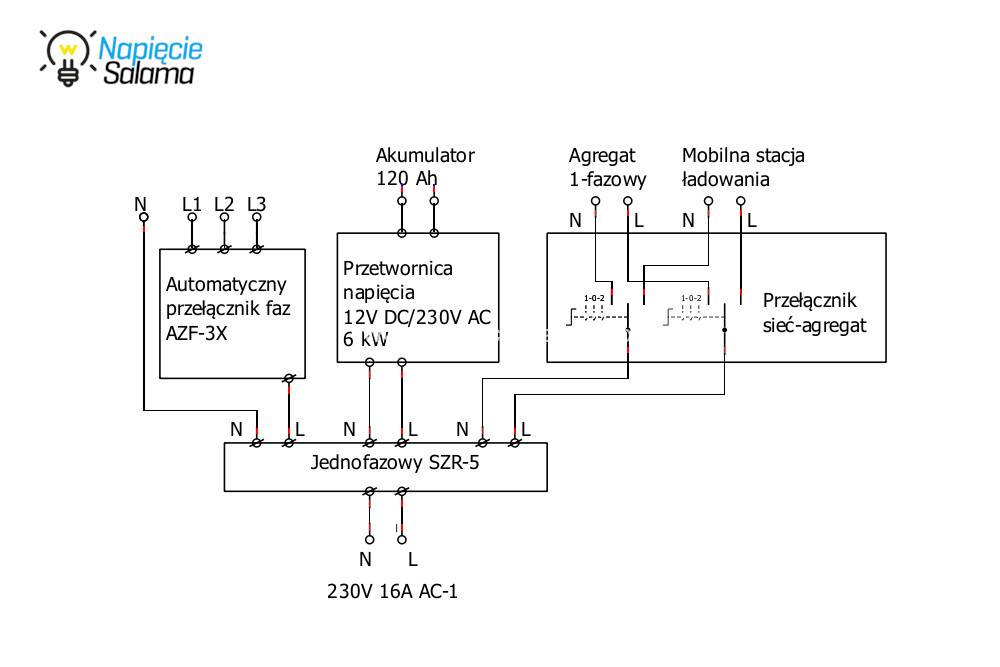

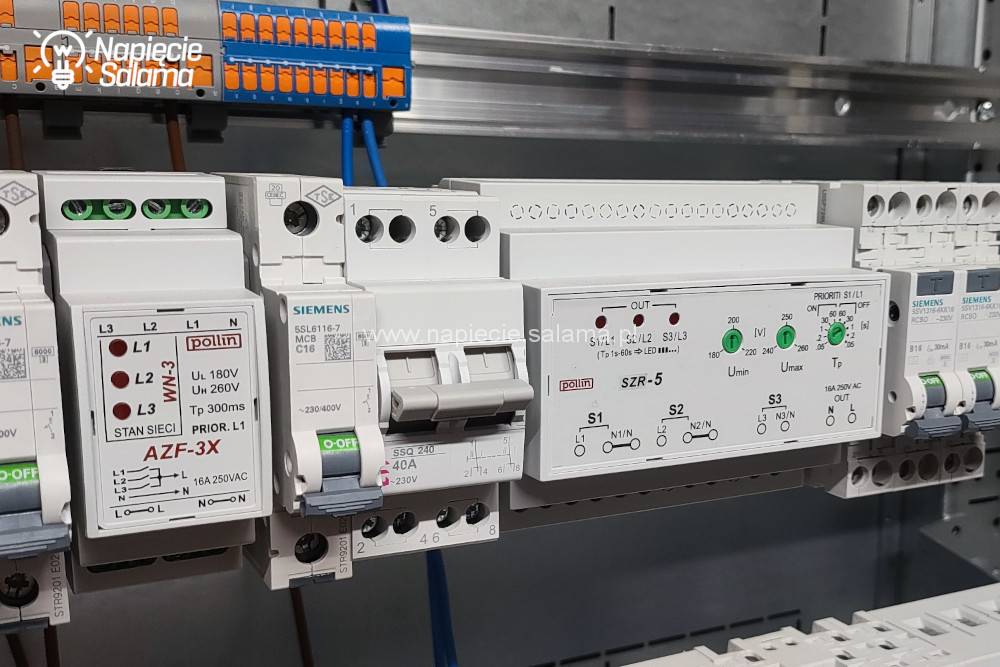

🔹 SZR-5 - dla instalacji jednofazowych z dwoma lub trzema źródłami zasilania

• Dla kogo? Dla użytkowników domowych, serwerowni, systemów alarmowych, chłodnictwa, klimatyzacji.
• Zalety: Możliwość pracy z priorytetem lub bez, regulacja progów napięcia i czasu przełączenia.
• Cechy szczególne: Obsługuje trzy niezależne źródła bez wspólnego zera N.

✅ Jeśli chcesz mieć pełną kontrolę nad parametrami przełączenia - wybierz SZR-5.

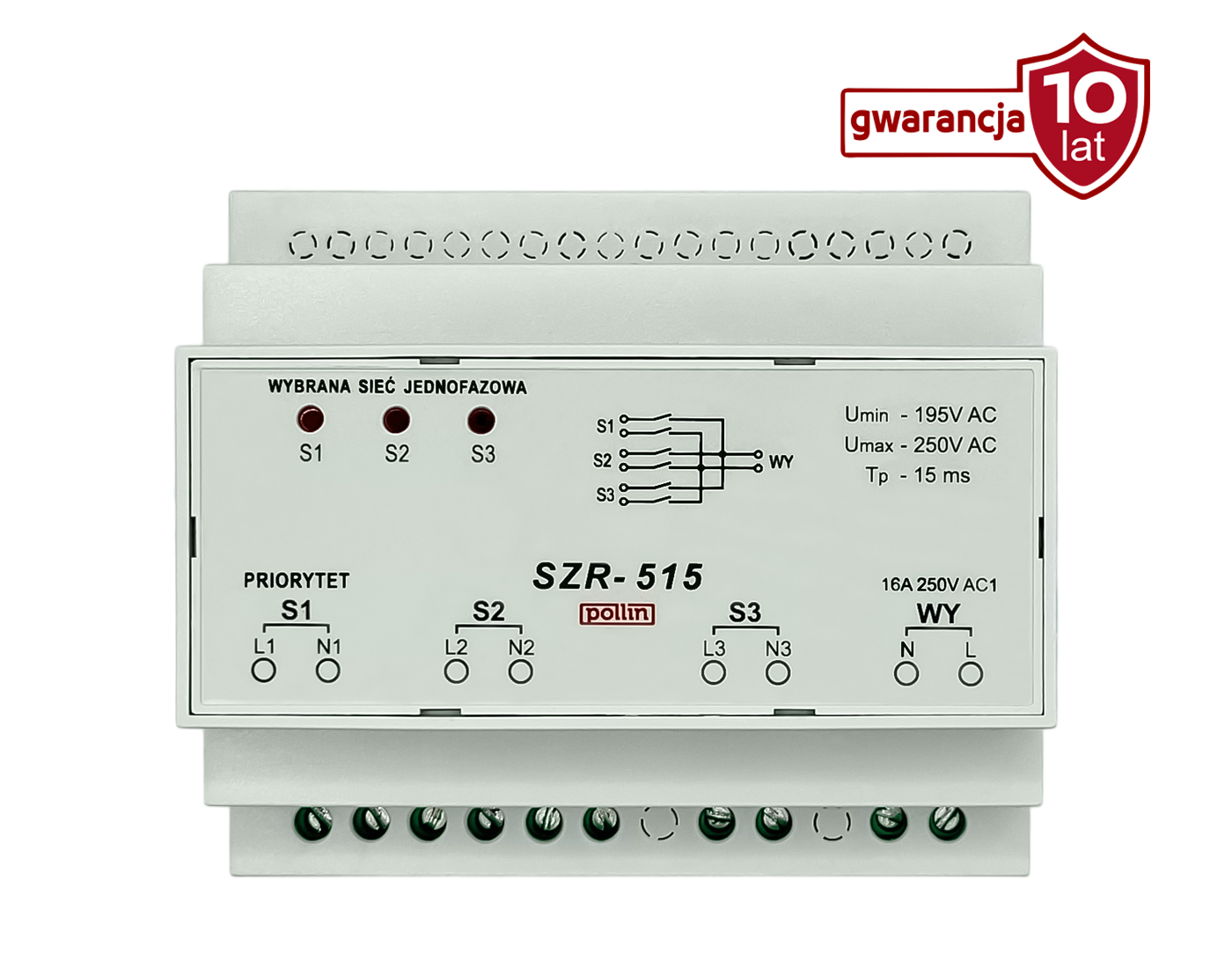

🔹 SZR-515 - ultraszybki jednofazowy sterownik

• Dla kogo? Dla instalacji, gdzie nawet krótka przerwa w zasilaniu jest niedopuszczalna (np. sprzęt medyczny, systemy IT).
• Zalety: Czas przełączenia tylko 15 ms - praktycznie bezprzerwowe zasilanie.
• Cechy szczególne: Fabryczne ustawienia, brak potrzeby konfiguracji.

✅ Jeśli zależy Ci na błyskawicznym przełączeniu bez konfiguracji - wybierz SZR-515.

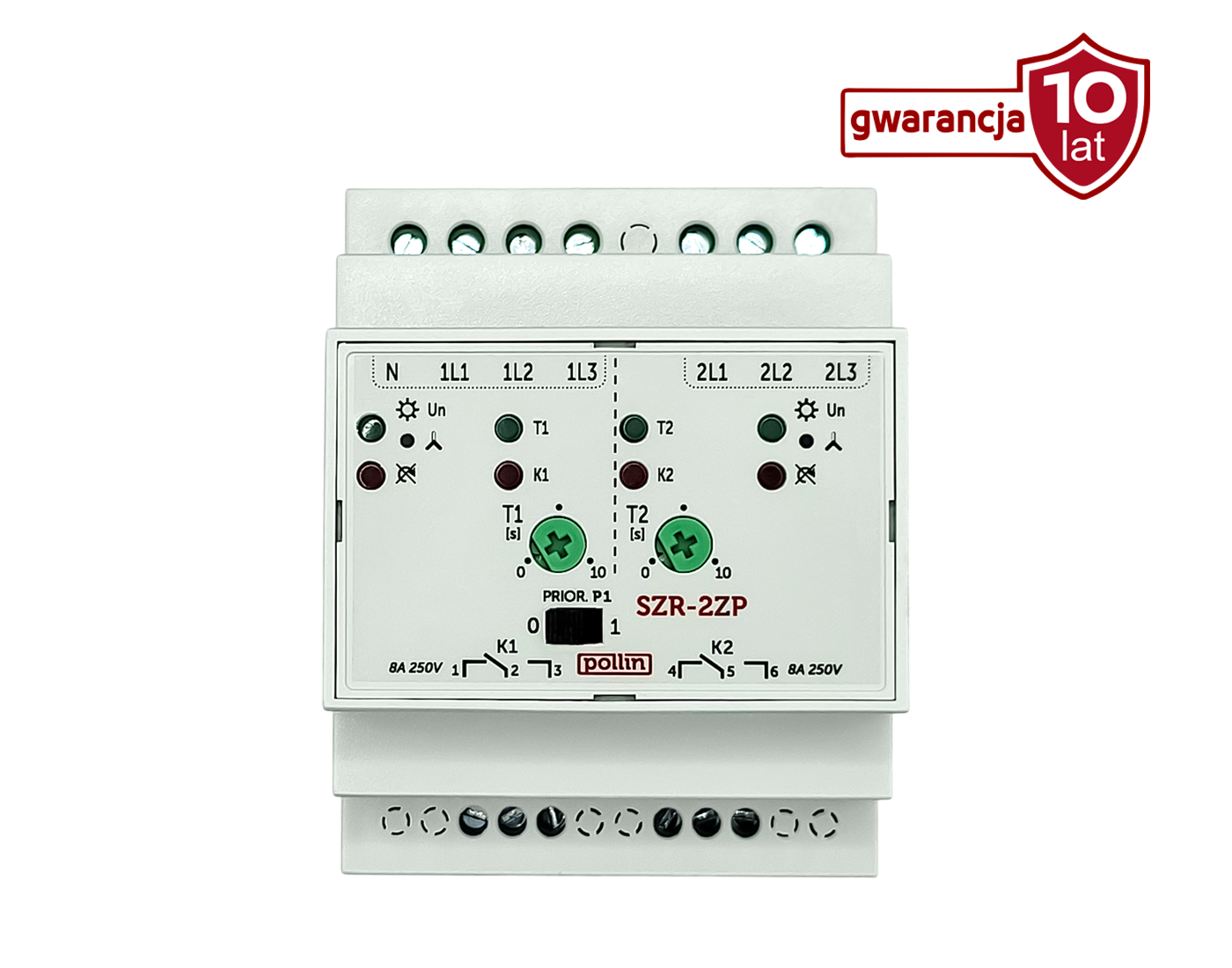

🔹 SZR-2ZP - trójfazowy sterownik z możliwością wyboru trybu pracy z priorytetem lub bez priorytetu

• Dla kogo? Dla firm, zakładów przemysłowych, rozdzielnic zasilanych z dwóch sieci.
• Zalety: Sygnalizacja LED, możliwość rozbudowy o moduły pomocnicze, z możliwością wyboru trybu pracy.
• Cechy szczególne: Galwanicznie odseparowane styki.

✅ Jeśli budujesz klasyczny układ „sieć-sieć” z priorytetem - wybierz SZR-2ZP.

🔹 SZR-1 - najprostszy trójfazowy sterownik

• Dla kogo? Dla prostych instalacji przemysłowych i domowych, gdzie wystarczy podstawowa funkcjonalność.
• Zalety: Napięciowe wyjścia K1/K2, szybka reakcja na zanik fazy.
• Cechy szczególne: Brak możliwości regulacji progów i opóźnień.

✅ Jeśli potrzebujesz prostego i taniego rozwiązania - wybierz SZR-1.

🔹 SZR-2 - trójfazowy sterownik z stykami wyjściowymi

• Dla kogo? Dla instalacji wymagających galwanicznie odseparowanych wyjść.
• Zalety: dwa styki przełączne na wyjściu, sygnalizacja LED, regulacja czasów T1 i T2.
• Cechy szczególne: Stały próg zadziałania, szybka reakcja na błędną kolejność faz.

✅ Jeśli potrzebujesz niezawodnego przełączania z separacją - wybierz SZR-2.

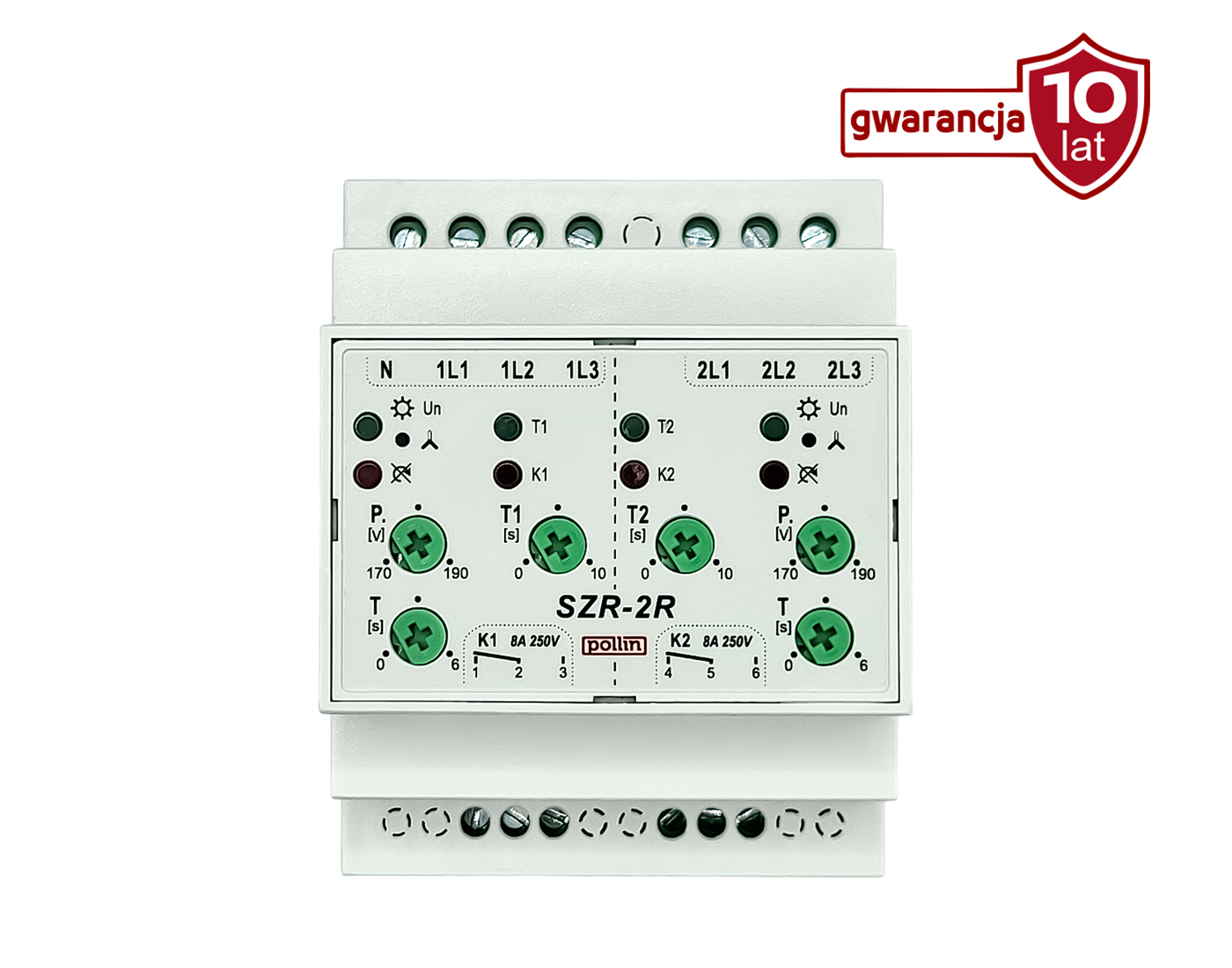

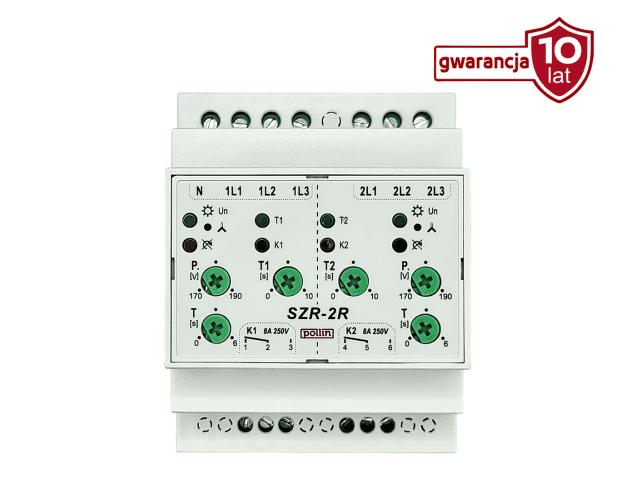

🔹 SZR-2R - najbardziej konfigurowalny sterownik trójfazowy

• Dla kogo? Dla zaawansowanych użytkowników i projektantów, którzy chcą precyzyjnie ustawić parametry.
• Zalety: Regulowany próg zadziałania i czas opóźnienia reakcji.
• Cechy szczególne: Idealny do aplikacji wymagających dokładnego dopasowania do warunków sieci.

✅ Jeśli chcesz mieć pełną kontrolę nad zachowaniem układu - wybierz SZR-2R.

🛡️ Gwarancja i wsparcie techniczne

Kupując sterowniki SZR marki POLLIN, otrzymujesz:

• do 10 lat gwarancji - bez dodatkowych kosztów,
• bezpłatne wsparcie techniczne - doradztwo przy doborze, montażu i uruchomieniu,
• możliwość napraw pogwarancyjnych i rozbudowy układu.

POLLIN to automatyka, która nie zawodzi.
Sprawdź nasze rozwiązania i dobierz sterownik SZR do swojej instalacji.
Masz pytania?

Napisz do nas - z wielką przyjemnością pomożemy Ci w wyborze!
