Budowa rozdzielnicy w budynku na działce ROD

@artel electric  Temat ewoluuje jak znajdę chwilę to może jakiś wątek wrzucę, (...)
No i wyewoluował do: @artel electric Odnoszę wrażenie, że trochę za dużo wymagasz, a jak wcześniej wspomniałem, wiedza kosztuje, więc nie wymagaj wykonania instalacji online.
Zastanawiam się, którym pytaniem przekroczyłem tą niepisaną granicę do której zadawanie ich tutaj jest jeszcze w dobrym tonie, a poza nią jest już próbą darmowego pozyskania wiedzy (która kosztuje). W poprzednim moim poście były tylko 2 istotne pytania: pierwsze dotyczyło realnej szansy na uzyskanie wymaganej rezystancji uziemienia w określonych warunkach (grunt + użyty materiał). Spodziewałem się odpowiedzi w stylu: "można spróbować" lub "nie ma szans". Drugie dotyczyło potwierdzenia czy kupowany ogranicznik T1+T2 jest właściwie wybrany.

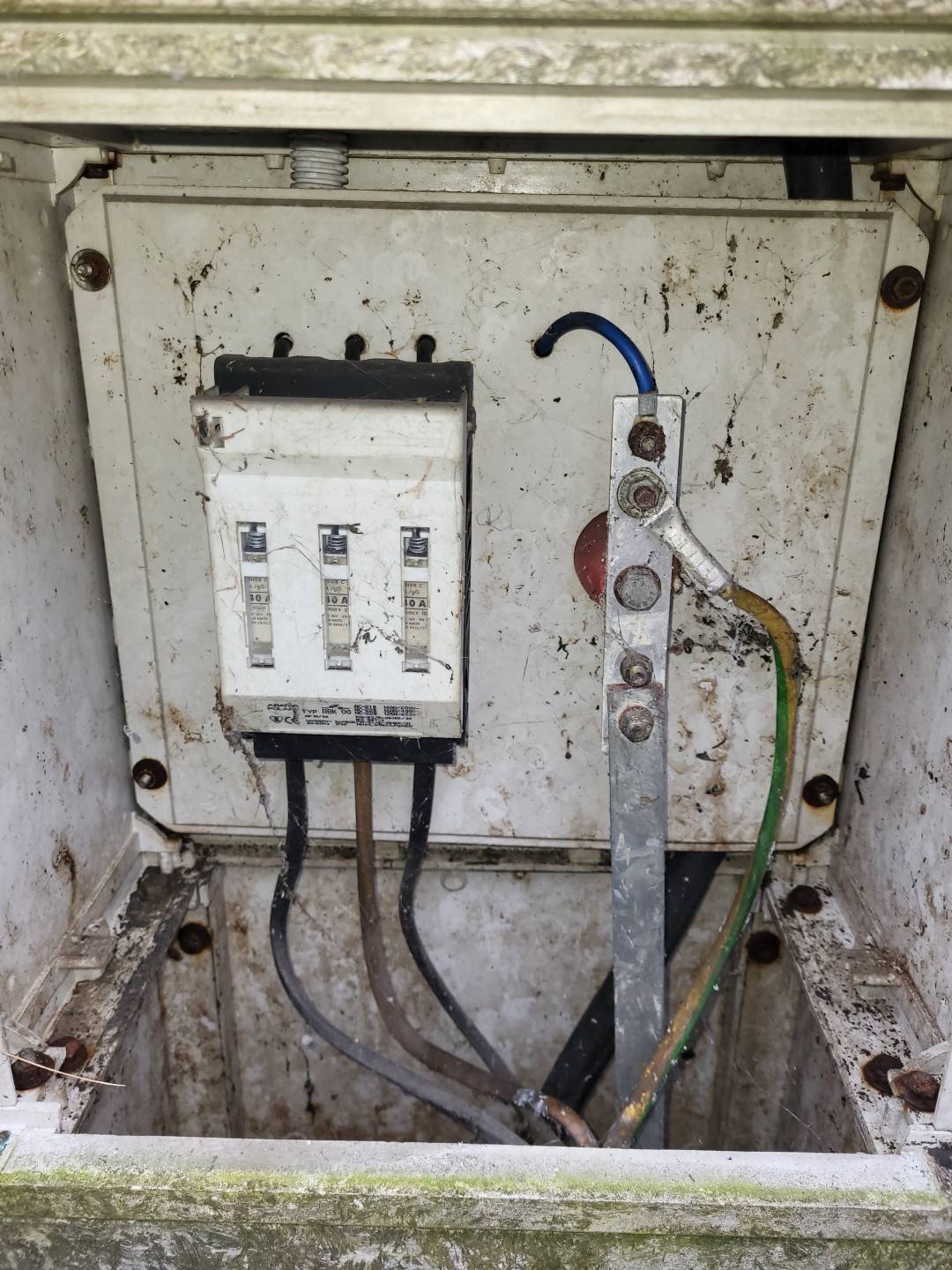

Dziś, jeszcze przed przeczytaniem Twojej odpowiedzi, sprawdziłem ZK ogrodu i potwierdziłem, że PEN jest połączony z uziemieniem (foto). Piszę to tylko gwoli zachowania porządku w temacie. Nie jest moim zamiarem uporczywie nakłaniać kogoś do darmowej pomocy.

Zatem wobec:
"Odnoszę wrażenie, że trochę za dużo wymagasz"
oraz "wiedza kosztuje"
 takiego dictum acerbum, nie pozostaje mi nic innego jak serdecznie podziękować głównie @artel electric , ale również @Sławomir Lesiak za zaangażowanie się w mój temat. Informacje jakie tu uzyskałem pozwolą mi na realizację prac ze świadomością jakie wymagania należy spełnić oraz jakie rozwiązania zastosować. Tak, jak już wcześniej pisałem po odbiorze instalacji wstawię zdjęcia w nadziei, że całościowo temat może jeszcze komuś się przydać.

@artel electric  Przypominam o „niegrzebaniu” przy urządzeniach eksploatacyjnych zwłaszcza pod napięciem!!!
Hmmm... 🤔gdyby usunąć to "zwłaszcza" to moje sumienie byłoby dużo spokojniejsze.

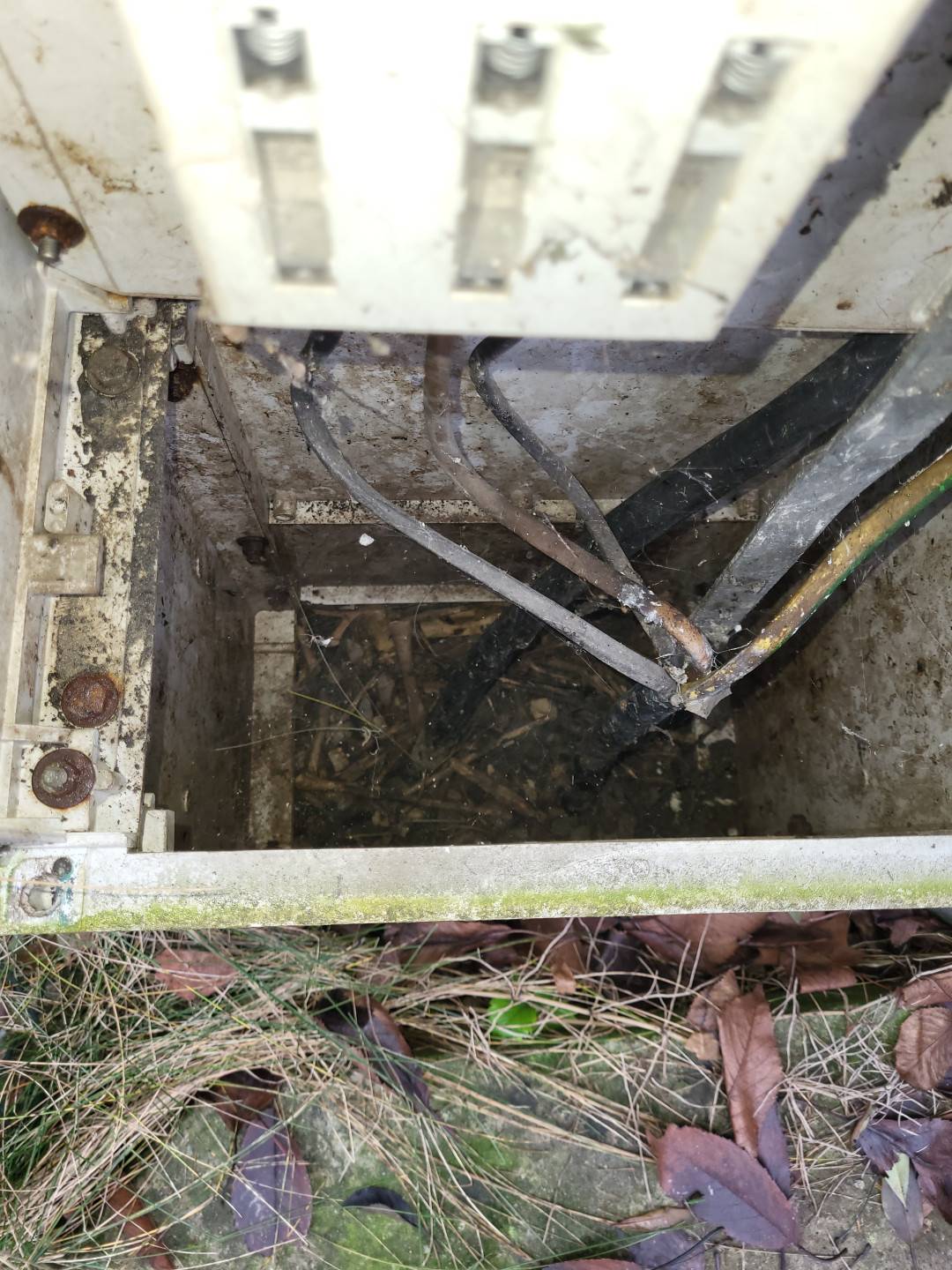

@artel electric wydaje mi się, że tam jest zas. YKY 5x10 Ogród o tej porze roku i przy tej pogodzie jest pusty, więc:
Osoba odłączająca 🤪 odłączyła napięcie w ZK ogrodu działkowego, założyła kłódkę da drzwi szafy ZK i umieściła informację o treści "NIE WŁĄCZAĆ NAPIĘCIA! - PRACE NA INSTALACJI". Osoba udała się do "alejkowej" rozdzielnicy i po otwarciu drzwi upewniła się miernikiem szpilkowym o braku zasilania. Następnie suwmiarką zmierzyła średnicę zewnętrzną pojedynczej żyły w izolacji na zasilaniu "alejkowej" rozdzielnicy. Wynik to 6,58mm co wskazywałoby raczej na przekrój 16mm²? Następnie osoba dokonała rozdziału PEN. Punkt rozdziału PEN nie został uziemiony. Wydaje mi się (choć zdania wśród internetowych elektryków są podzielone) że nie istnieje ustawowy ani z norm wynikający obowiązek stosowania uziemienia złącza PEN w tym miejscu, skoro 25 metrów dalej PE zostanie połączone z uziemieniem, a i ZK ogrodu (120 metrów wcześniej) takowe zapewne posiada. Czy w Twojej ocenie jest to akceptowalne? Obudowa "alejkowej" rozdzielnicy zamocowana jest na dwóch wbitych grunt (zapewne nie głębiej jak 0,5m) ceownikach perforowanych inox. Można by podłączyć tam linkę 16mm² tylko czy ma to sens?

@artel electric wymagany T1+T2

Mam zamiar zamówić TEN ogranicznik. Będzie OK? Nie umiem znaleźć Hagera bez złączki sygnałowej.

Dodaję fotki w PDF i pokornie czekam na uwagi.

Wróćmy do rozdziału PEN. Coś tam obiło mi się o oczy na "ulubionym portalu", że minimalny (normatywny) przekrój przewodu, który można dzielić na PE i N PEN to 10mm². Jeśli tak jest, to czy jest celowe będzie abym połączył ze sobą dwie żyły 4mm² w moim przewodzie YKY 5x6mm²  alejka ==>> rozdzielnica i taką podwójną PEN (8mm²) dopiero rozdzielił na PE i N u siebie? Zdaję sobie sprawę, że to na pewno nie jest profesjonalne, ale czy ma sens?
I jeszcze jedno - jeśli dokonuję rozdziału w swojej rozdzielnicy to chyba 4 polowy rozłącznik jest błędem? Zwrócić i zamówić 3 polowy, czy po prostu pominąć w nim człon N?

@artel electric wymagany T1+T2

Jasne. T1 poleci do zwrotu. Mam zamiar zamówić TEN ogranicznik. Będzie OK?

Kwestia lampek Hager (...)no i tu zaskoczyłeś na całej linii IN MINUS niestety. O mój Boże! Głupi ja! Ale jednak zacisk N jest zaklejony😛. Ta naklejka przyklejona jest z trzech stron modułu (na stronie wejścia przewodu również). Na dodatek w miejscu gdzie zasłania otwór jest byczy symbol ⚠️ Jest to widoczne, choć słabo, na drugim zdjęciu. Wczoraj, tak na szybko przeleciałem wzrokiem po napisach na naklejce, które są we wszystkich językach z wyjątkiem języka kraju, gdzie sprzedano wyrób i dopiero dziś zwróciłem uwagę, że "please note connection" to nie to samo co "please no connection"😁

– wg norm szyna taka powinna znajdować się w każdym obiekcie budowlanym, ale jeśli nie ma takiej potrzeby to szczerze mówiąc nie wiem, może za taką można by uznać już sam zacisk na szpilce uziomowej… Mam już kontakt z elektrykiem, który sprawdzi poprawność połączenia rozdzielnicy, dokona pomiarów na instalacji oraz rezystancji uziemienia (udarowo!) i EWENTUALNIE wystawi protokół. Wycenił się na 350 zł więc chyba ok 🤔Zapytam go jutro, czy zaakceptuje zacisk na szpilce jako szynę wyrównawczą żeby nie było niespodzianki.

Sprawdziłeś plan zagospodarowania przestrzennego?? By jakiejś obwodnicy Ci nie wyasfaltowali przez środek „bunkra”😲Umówmy się: Ja zapomnę, że to przeczytałem, a Ty zapomnij że to napisałeś 🤣🤣🤣 NIE KRACZ ! -bo wykraczesz
A tak na poważnie to na tą chwilę teren widnieje na mapie jako ZD - zieleń działkowa. Nawet jeśli komuś przyszłaby do głowy zmiana planu to likwidacja Ogrodu zrzeszonego w PZD to bardzo trudny i skomplikowany proces. Dodatkowo jeżeli miasto chciałoby zlikwidować ogród przeznaczając teren na cel niepubliczny czyt. komercyjny to szanse są nikłe. Proces ten jest ściśle regulowany przez dwie główne ustawy: Ustawę o Rodzinnych Ogrodach Działkowych oraz Ustawę o gospodarce nieruchomościami i nie jest to prosta decyzja administracyjna miasta.

EDIT:

O Matko Bosko! w poprzednim poście napisałem:

Widzę, że czujność - level hard! Mnie jaj zabrakło kiedy to napisałem😁  A tak już na poważnie to zrealizuje ten podział u siebie w budynku.

miało być: Mnie jej zabrakło(...)  🤪

@artel electric Jak widzisz wymiana zab. na 25A raczej nie wchodzi w grę, bo wyzwalać będą oba wyłączniki.

Dobrze, w takim razie zostaje B20. Z bardziej energochłonnych odbiorników będzie tylko kuchnia indukcyjna i bojler- obdarowane fazami  odpowiednio. Pozostaje jeszcze czajnik elektryczny - jego zamierzam włączyć w tą fazę na której będą dwa (słabsze) pola grzewcze płyty. W ogóle ta płyta to raczej tam tak "od parady" trochę będzie, bo pobyt na działce nie idzie w parze z jakimś wielkim gotowaniem. No chyba, że bimber zacznę pędzić... ale to i tak jedno pole powinno wystarczyć😁

(...)bo Kolega jeszcze nie wiedział o napowietrznej linii zasilającej, prorok jaki czy co?😲

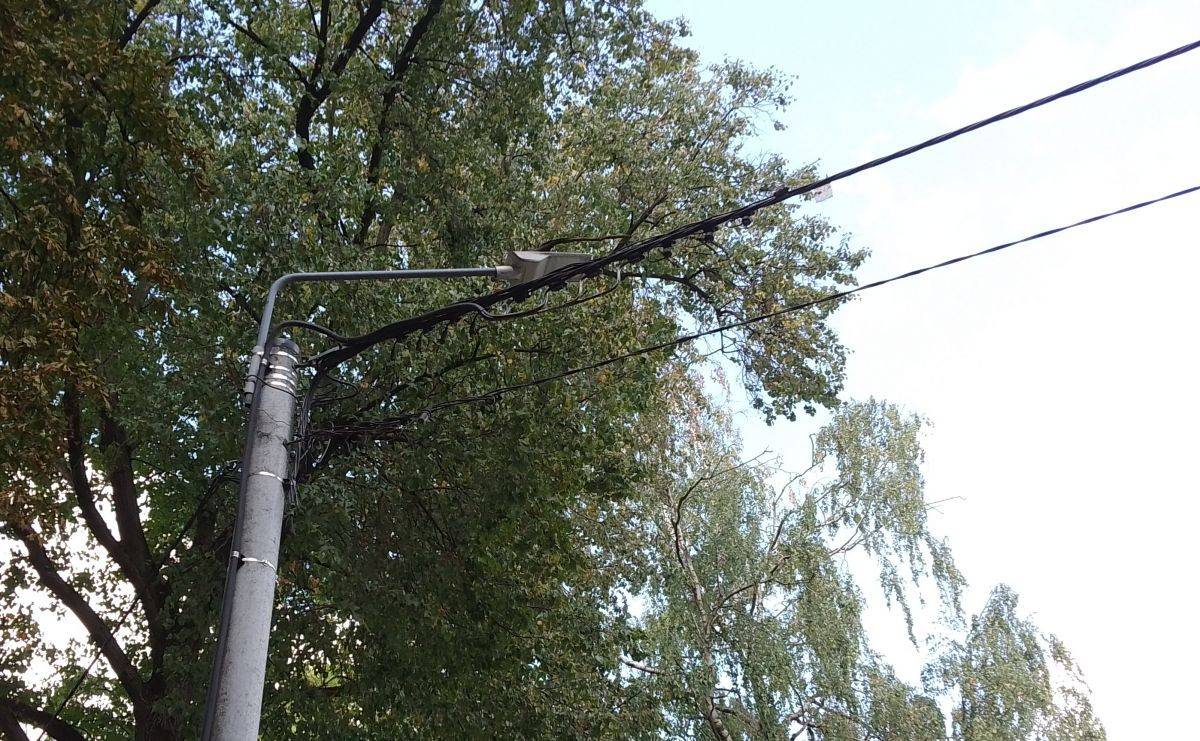

Ta napowietrzna linia (tak gwoli ścisłości) to nie nieizolowane przewody poprowadzone po izolatorach na słupach. Jest to gruby kabel 4x?mm. Wygląda to identycznie jak na załączonym obrazku. Jeśli ta informacja nie wnosi nic nowego to zmienię ogranicznik na T1+T2.

(...)RCD3f+MCB3f = płyta; RCD3f+MCB3f = gniazdo 3f; i nie dwa a trzy RCD1f na obwody jednofazowe w miarę równomiernie i sensownie rozłożone(...)

Amen albo jak mawiają starzy Rosjanie: Let it be.

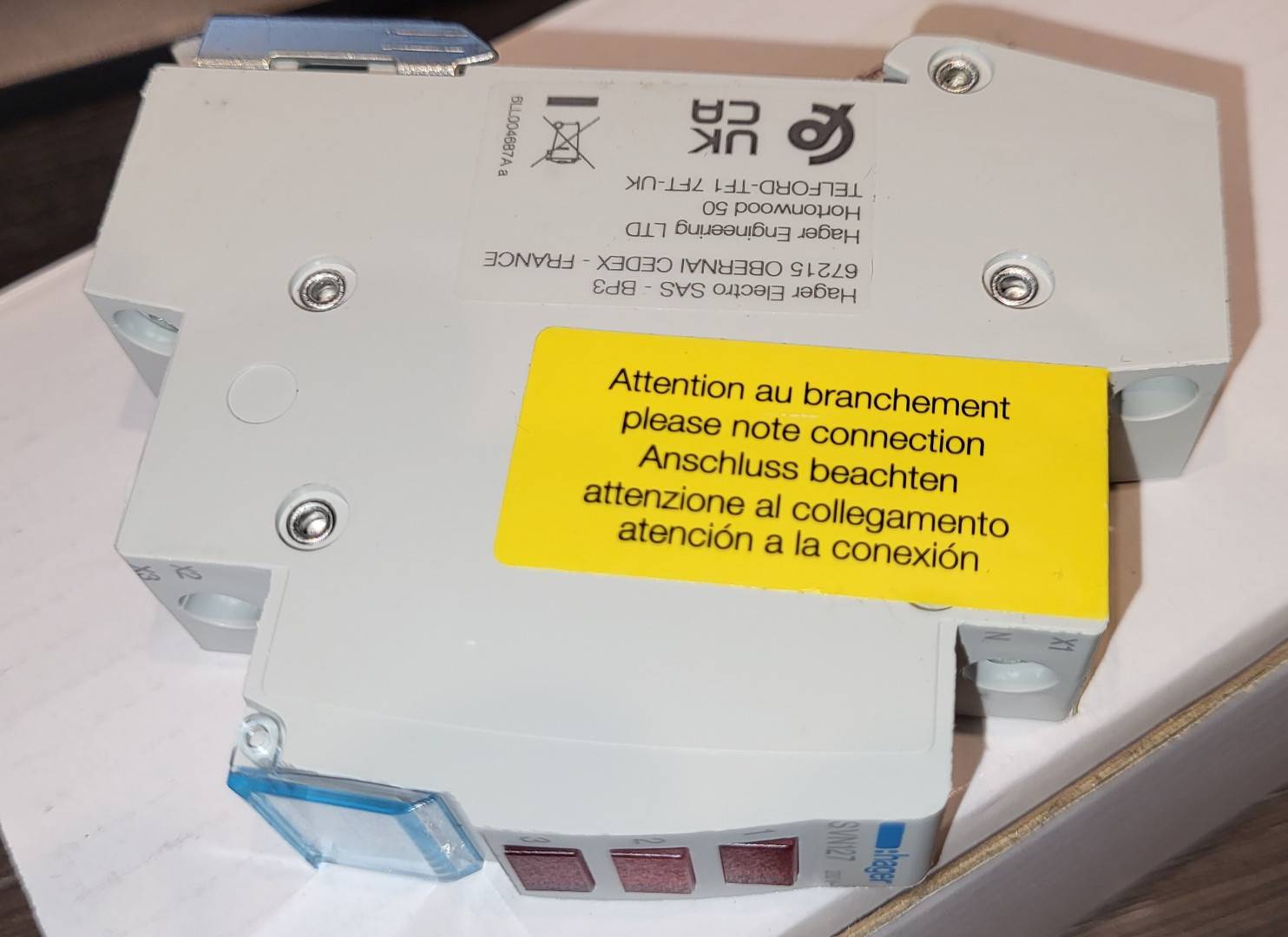

Kwestia lampek Hager SVN127- zabezpieczać czy nie zabezpieczać?

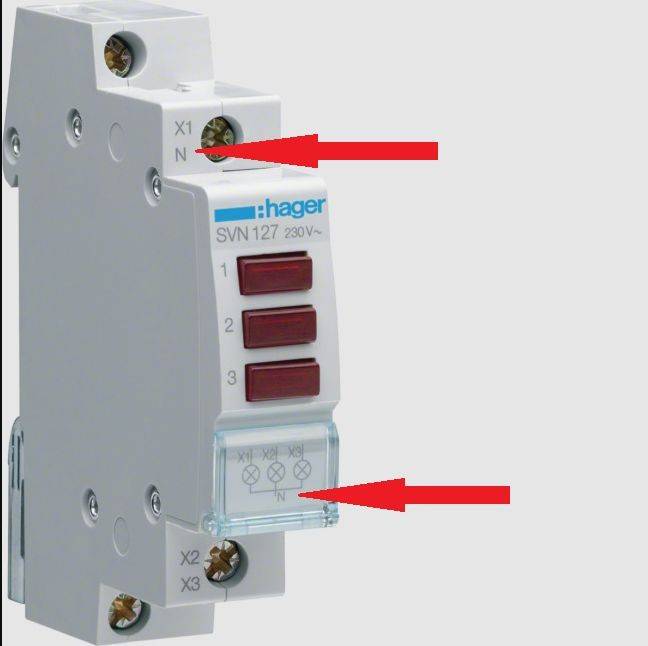

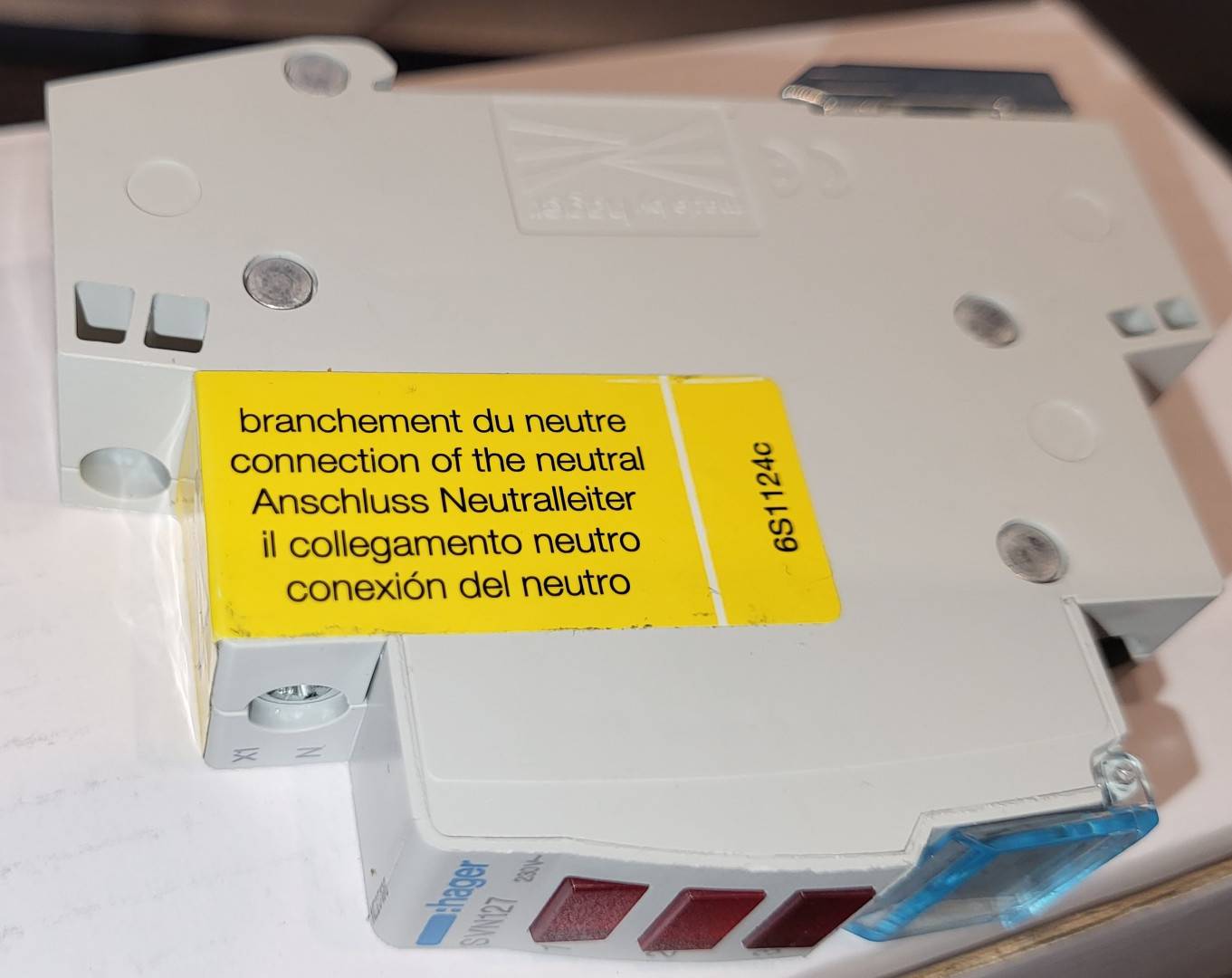

Okazuje się, że na obudowie modułu zacisk N jest zaklejony żółtą naklejką z informacją, żeby nie podłączać N! Internety mówią, że te lampki działają na zasadzie pomiaru napięcia międzyfazowego i nie wymagają zabezpieczania. Na pewno?

Rozdział PEN jaka zima? u mnie w tej chwili 13 stopni 😎⛱

Zgadza się. Tylko że z uwagi na specyfikę mojej pracy zawodowej będę mógł realnie się tym zająć dopiero za trzy tygodnie.

wracając do moich wcześniejszych wypowiedzi to w rozdzielni „alejkowej”  już na pewno grzebać nie możesz

Widzę, że czujność - level hard! Mnie jaj zabrakło kiedy to napisałem😁  A tak już na poważnie to zrealizuje ten podział u siebie w budynku.

(...)drugi zacisk ogranicznika połącz z szyną PE. Wszystkie przewodzące elementy infrastruktury technicznej również do niej przyłączasz np. wanny, brodziki, rury wodne, gazowych chyba nie masz, choć kto Cię tam wie skoro taką twierdzę na Rodos budujesz🤣

Twierdza - twierdzą a mnie nadal nie przychodzi do głowy co mógłbym przyłączyć. Żaden z podanych przez Ciebie przykładów infrastruktury technicznej nie ma w moim przypadku zastosowania. Jeśli chodzi o wodę to i w ziemi i ponad ziemią tworzywo sztuczne. Jest stelaż WC i kominek żeliwny przyłączony do systemowego, ceramicznego komina. Czy te dwa elementy się kwalifikują? Mogę odpuścić sobie tą szynę? Jakie niesie to ze sobą konsekwencje?

Zawsze możesz wykonać ocenę ryzyka i w razie czego zmontować instalację odgromową…żarcik☹

No nie wiem. Obawiam się, że gdybym założył tu następny temat z prośbą o pomoc w samodzielnym wykonaniu odgromówki to załatwiłbyś mi bana. …żarcik😁

(...)taką twierdzę na Rodos budujesz🤣

Trafiłeś w czuły punkt... Pomysł na działkę zrodził się podczas lockdown'u. Kupiłem 300-metrową działkę na RODOS, na której stała rozlatująca się buda z paździerza. Zburzyłem ją, wyciąłem wszystkie krzaczory i postanowiłem, postawić domek na jaki pozwalają przepisy zarówno prawa budowlanego jak i regulaminu PZD. Ja miałem w głowie jakiś zarys jak to ma wyglądać, ale poprosiłem architekta o jakiś mocno uproszczony (tani) projekt tak, żeby można się było do czegoś odnieść w trakcie budowania. Odbierając projekt pan inżynier powiedział: "za 30 tys. pan tego nie postawi, ale za 60tys. powinno się udać". Po przekroczeniu kwoty 60 tys. zaprzestałem zliczania kosztów, a był to rok 2023, była wylana płyta i stały ściany (bez dachu)😒... Pomyślałem wtedy "ale ja się wp.....liłem!" Na tym etapie postanowiłem sobie, że to dokończę bez względu na to ile to potrwa i jakie będą faktyczne koszty. Mam taką złą cechę, że jak coś robię to chcę żeby to było trwałe, solidne, na lata. To co potrafię robię sam. Czego nie potrafię zlecam. I w taki to sposób mam swoje never-ending story...

Ogromnie się cieszę, że temat budzi zainteresowanie. Postaram się odnieść po kolei do kwestii, które Panowie poruszacie:

Zapas mocy

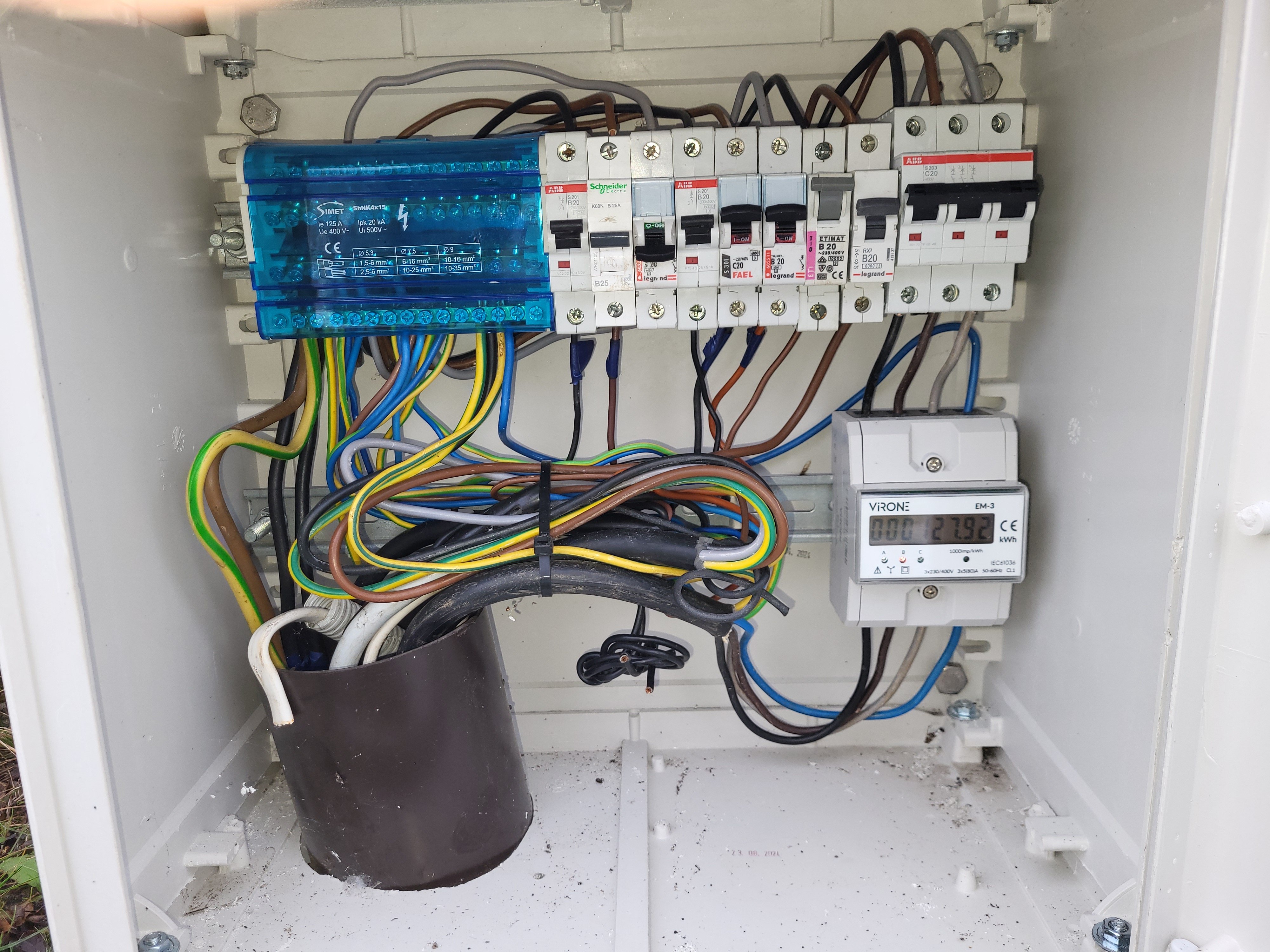

Jest dokładnie tak jak pisze @Sławomir Lesiak . Z linii napowietrznej zasilone jest główne przyłącze. Tam znajduje się zabezpieczenie nadprądowe 3x 32A, licznik rozliczeniowy ogród <--> zakład energetyczny i stamtąd przewodem ziemnym 4x 16mm² poprowadzona jest linia do alejki. Stąd mój pomysł podniesienia wartości MCB w rozdzielni w alejce z dotychczasowej B20 do B25. Tylko takie dane posiadam na teraz.

Rozdział PEN

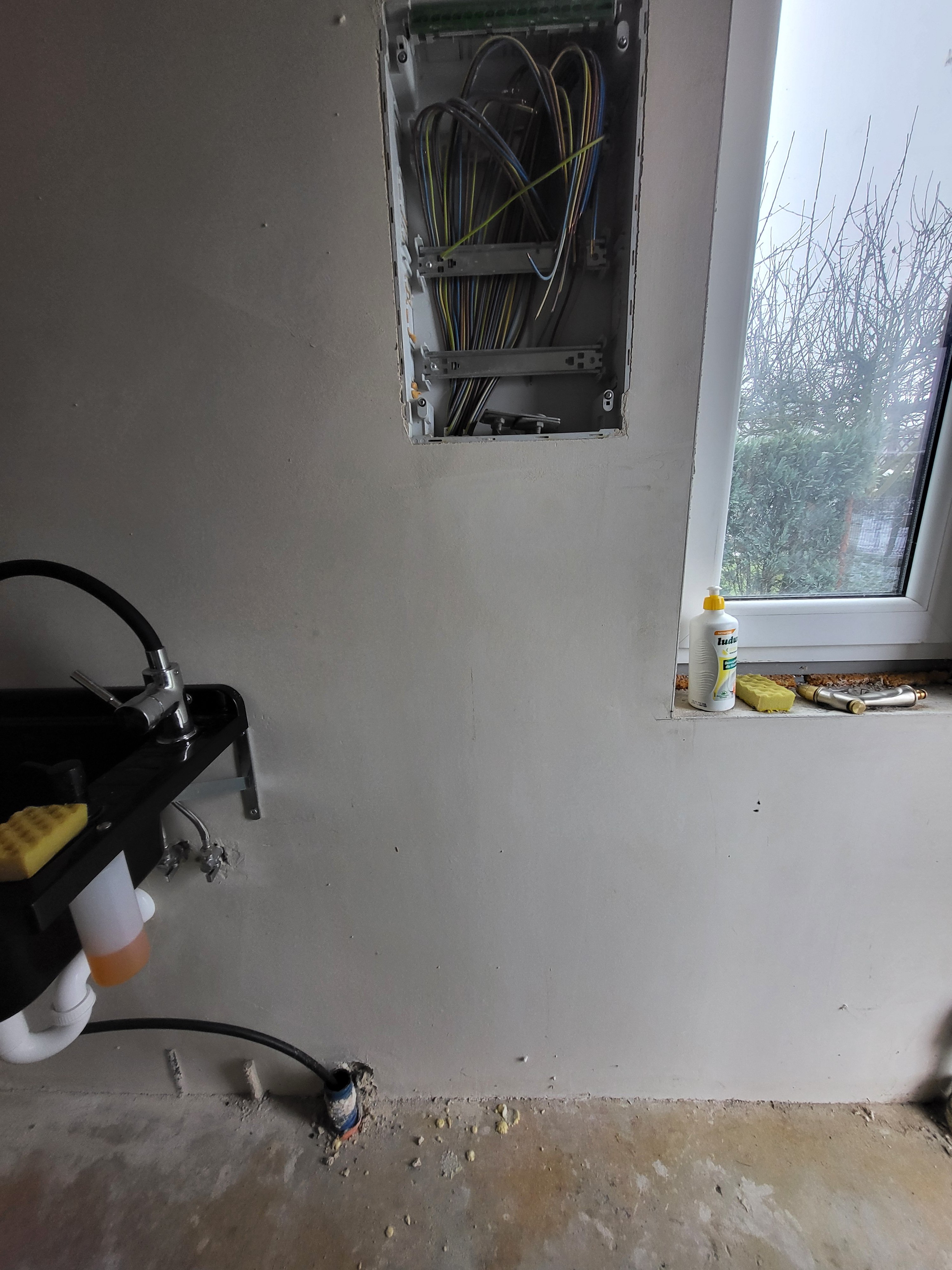

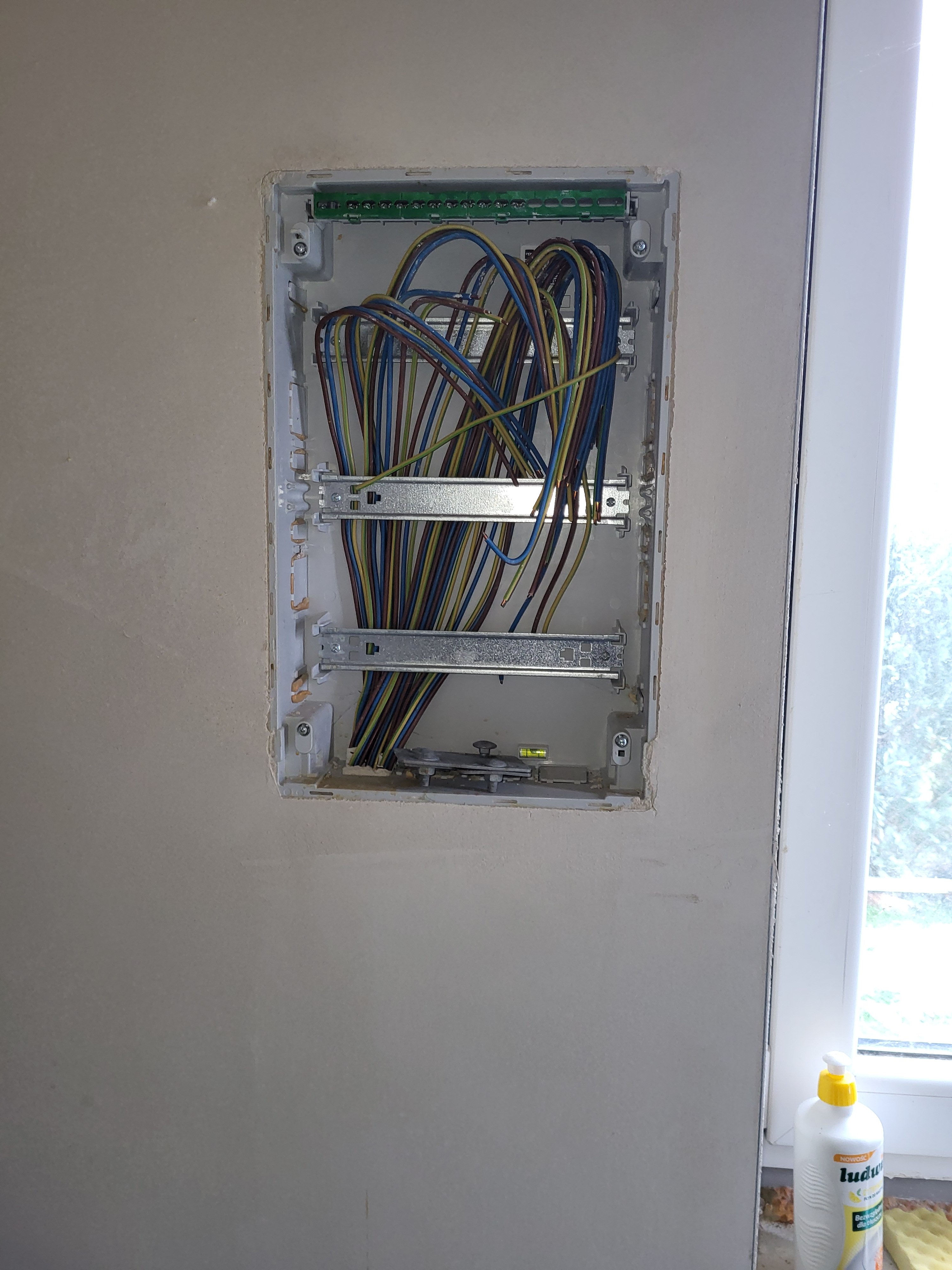

Z mojego punktu widzenia najwygodniej jest zrealizować podział PEN w moim budynku. Obudowa ma sporą rezerwę jeśli chodzi o przestrzeń. No i jest zima - klęczenie i "grzebanie" przy rozdzielnicy w alejce nie nastraja mnie pozytywnie :))

@Sławomir Lesiak(...)Jeżeli chodzi o ogranicznik przepięć to ja zainstalował bym jednak T1+T2(...)

Zdarza mi się czasem coś spawać metodą TIG lub MMA taką spawarką . Nie chciałbym przy tej okazji wywalić ogranicznika i pieniędzy w błoto. Czy proponowana przez Pana zmiana na T1+T2 wyeliminuje ten problem. W specyfikacji spawarki wymagane jest zabezpieczenie 25A jednak dotychczas nie było problemów przy 16A jakie mam we własnej roboty tymczasowej "rozdzielnicy" budowlanej.
Czy taki ochronnik zadziała także w przypadku zwarcia w instalacji, np. spowodowanego przewierceniem przewodu w ścianie? Czy jednak takie zwarcie wyzwoli tylko MCB i na tym ta historia się zakończy? I kolejne: Czy w przypadku zadziałania ochronnika wymienia się tylko tą wkładkę która optycznie sygnalizuje przepalenie, czy może należy wymienić wszystkie? Czy taką wkładkę można domowym sposobem zdiagnozować (pomiar rezystancji, test ciągłości, etc.)?

@Sławomir Lesiak Lampki kontrolne + pojedynczy moduł na 3 topiki niestety zostały już zamówione i nie wiem czy zwrot i ponowne zamawianie jest grą wartą świeczki (a raczej lampki ;))

Nieszczęsne 4x 3-fazowe różnicówki

Wczoraj, gdy wprowadzałem wymagane przez aplikację HagerReady dane podałem 2 urządzenia 3 fazowe: kuchnie indukcyjną i gniazdo 3 fazowe. Nie zwróciłem uwagi na to, że HagerReady obdarowała mnie czterema 3 fazowymi różnicówkami. Już po dokonaniu zamówienia, późnym wieczorem otwarłem projekt (tym razem na komputerze) i dopiero wtedy zobaczyłem jaki jest stan rzeczy. Na mój amatorski rozum, tam gdzie używam siły - tam stosuję różnicówkę do siły. No i jeszcze wczoraj doszedłem do wniosku, że zamówię 2szt RCBB 1 fazowe a 2x 3 fazowe zwrócę. W moim przekonaniu pozwoli to również bardziej przejrzyście rozłożyć aparaty w rozdzielnicy.

@artel electric No i rzeczywiście rozruszałeś temat.

Oddajmy co boskie - Bogu, a co cesarskie - cesarzowi... Gdyby nie Twoje ortodoksyjne podejście do wiadomych kwestii, to z pewnością nie dokopałbym się do wątku z wypowiedzią Pana @Sławomir Lesiak, którą wcześniej przytoczyłem. Dopiero potem temat się rozruszał. Tak, że zasługi są wspólne  😁

Szyna ekwipotencjalna

Nie ukrywam, że mam blade pojęcie w tym temacie. Wiem tyle, że powinna być możliwie krótko połączona z uziomem oraz powinno się do niej podłączyć metalowe elementy i inne (również nieelektryczne metalowe instalacje). Ja instalacji odgromowej nie mam i nie przewiduję. Budynek nie jest wysoki (5m w szczycie drewnianego dachu dwuspadowego pokrytego gontem bitumicznym). Rozumiem, że nierdzewnej "czapki" na kominie nie trzeba łączyć z taką szyną. Nie wiem jak z obróbką blacharską dachu. Woda jest poprowadzona rurami z tworzywa sztucznego. Nie mam pomysłu co mógłbym przyłączyć do tej szyny.
EDIT: doczytałem trochę i wychodzi mi, że jedynie stelaż WC mógłbym do tej szyny podłączyć. Hmmm...

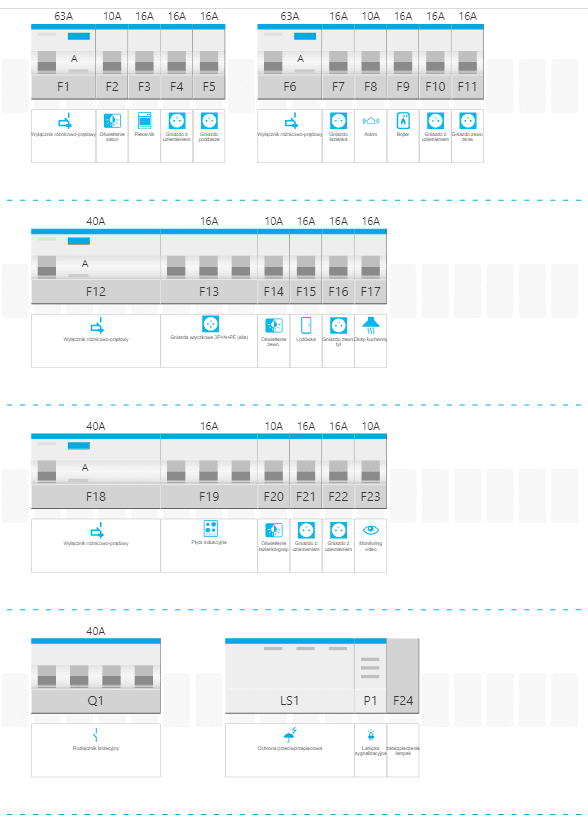

Wstawiłem schemat i elewację, ale jest to stan po zmianach aparatów, o których pisałem. Niestety nie zapisałem starej wersji (tej z 4-ma 3 fazowymi różnicówkami).

No i rzeczywiście rozruszałeś temat. Na początek krótko o naszym godnym pożałowania prawie. Rzeczywiście przepisy w Polsce można interpretować jak się chce i jak komu w danym momencie wygodniej, jeden tylko przykład, jak interpretować podłączenie gniazda elektrycznego? Jako montaż czy eksploatacja, bo w tym przypadku kwalifikacje trzeba mieć bądź nie. Wiele takich banialuk w przepisach występuje, więc może jednak pominę temat, ale jak to stwierdził Sławek radykalnym w pewnych kwestiach raczej już pozostanę.

Zajmijmy się tematem przewodnim. Sławku nie wiem co stoi na przeszkodzie wykonania podziału N,PE w punkcie zasilania, ja osobiście wykonałbym to właśnie tam, choć nie widzę przeszkód by wykonać to w nazwijmy to TM, od razu odniosę się do „U siebie połączę moje niezbadane! uziemienie z szyną zbiorczą PE w obudowie rozdzielnicy” tak, ale dobrze byłoby wykonać to z wykorzystaniem szyny ekwipotencjalnej, do której należy podłączyć wszystkie inne wymagające tego sprzęty i elementy infrastruktury technicznej https://www.tim.pl/wyszukiwanie/wyniki?q=szyna+ekwipotencjalna&p=1 oczywiście zgodnie z wymaganymi przepisami przekrojami kabli (przewodów), a że wątek jeszcze na pierwszej stronie wisi to podrzucam link https://laczynasnapiecie.pl/pytanie/quiz-myslisz-ze-znasz-sie-na-pradzie-sprawdz-to. Co do mocy przyłączeniowej To Sławek wyjaśnił temat szczegółowo.

Teraz spróbuję odnieść do sugestii Sławka @Sławomir Lesiak  Osobiście uważam, że zabezpieczeń nigdy za wiele oczywiście w miarę rozsądku. Analizując ilości aparatów proponowanych przez @tom28  to uważam, że jest to dobre rozwiązanie, zapewniające pewien ład i czytelność całej rozdzielnicy. Różnicówki – 4 szt. patrząc na ilość MCB 3f-2 szt. + MCB 1f-14 szt. to nie do końca widzę tutaj przesadę, w przypadku odbiorów 3f można się pokusić o serię ADM, ale cena jednak jest nieporównywanie mniej korzystna https://www.tim.pl/wyszukiwanie/wyniki?q=adm4&p=1 Zasadniczo rzecz biorąc to konfiguracji zabezpieczeń można opracować wiele i każda będzie poprawna. @tom28  tak już z czystej ciekawości jak możesz do dołącz zrzut schematu lub elewacji jaką zaproponował HAGER RAEDY/

Teraz może i ja dorzucę coś od siebie 😊

Bardzo sobie cenię wiedzę i umiejętności @artel electric  i w większości się z nim zgadzam choć nie jestem tak radykalny w swoich wypowiedziach jak i podejściu do przepisów. O jak z nauka jazdy samochodem. Jeśli jest to zamknięty plac i nie wyjeżdża się na droge utwardzoną a tym bardziej publiczną można na tym placu jeździć i uczyć się bez końca, natomiast jak chce się wyjechać na miasto to potrzebny jest odpowiedni samochód z instruktorem a potem zdany egzamin i prawo jazdy.

Zawsze uważałem, że lepszym rozwiązaniem jest prowadzenie za rękę niż wskazywanie palca z „guciem”. Sam obecnie w firmie razem z @Tomasz Brzostowski  mam cykl szkoleń dla nie elektryków pod tytułem „Elektryka dla laika” cieszący się dużą popularnością. Chcę aby ludzie nie mający uprawnień mieli na wiedzę jak i świadomość na co zwrócić uwagę i co warto wiedzieć jako zwykły użytkownik prądu. Przy takim podejściu nie będzie przypadków niebezpiecznych.

Ale do rzeczy. Jeszcze raz podtrzymuję swoją wypowiedź wcześniejszą i cieszę się, że dobrze ją zrozumiałeś. Nawet patrząc przez swoje doświadczenia w innych krajach, to „czeladnik” nie ma przecież uprawnień wiec pod okiem mistrza wykonuje prace a ten na koniec ocenia pracę i się pod nią podpisuje. Moje wieloletnie doświadczenie mówi i, że nie należy podcinać skrzydeł tym co chcą latać, a jedynie pokazać jak jest to dobrze robić. A może ktoś się odnajdzie w tej dziedzinie ? Sam wychowałem dwóch świetnych elektryków w UK którzy mieli wykształcenie … Jeden kucharz a drugi dziennikarz. Teraz sa bardzo dobrymi elektrykami maja wszystkie niezbędne uprawnienia a nawet więcej niż ci elektrycy po szkołach elektrycznych.

Teraz do Twojej sprawy. Zasilałem parę ogródków. Przyłącza na tych nowszych działkach były robione kablem o przekroju przynajmniej 16mm². Pytanie o zapas mocy tak naprawdę ma przełożenie o zabezpieczenie linii zasilającej. Bo można mieć linię o odpowiednio grubych kablach ale zabezpieczenie wcale nie musi być dostosowane do maksymalnego prądu jaki może przenieś ten kabel. Wtedy jak nie ma odpowiedniego stopniowania zabezpieczeń może dojść do sytuacji, gdzie zabezpieczenie główne wyskoczy dla wszystkich bo jedna z osób ma swoje większe zabezpieczenie niż główne. No i przechodzimy do następnych punktów jeśli sprawdzimy jakie jest główne zabezpieczenie. Na działkach jest różnie z tym prądem. Albo jest jeden wspólny licznik i każdy rozlicza się swoim podlicznikiem, albo co rzadziej spotykane, każdy działkowiec posiadający prąd ma umowę z dostawca energii i wtedy ma warunki przyłącza w którym jest opisane również jakie powinno być zabezpieczenie przedlicznikowe, uzależnione mocą jaką się dostało w umowie.

Nie oceniam obudowy rozdzielnicy ale mam jakieś swoje spostrzeżenia co do aparatów. Jeśli o mnie chodzi najlepszym rozwiązaniem zawsze będzie rozdział PEN w rozdzielnicy, zwłaszcza gdy mamy zrobione uziemienie otokowe lub inne. Tutaj oczywiście przydało by się zrobić pomiary tego uziemienia dla bezpieczeństwa. Wybrałeś aparaty raczej z bardzo dobrej półki. Nie martw się system QickConnect. To bardzo przyjazny system wg mnie. Jeżeli chodzi o ogranicznik przepięć to ja zainstalował bym jednak T1+T2. Lamki kontrolne można od razu wstawić z zabezpieczeniem jak np. https://www.tim.pl/lampka-modulowa-3-fazowa-z-zabezpieczeniami-zoltazielonaczerwona-lkm-09-40/p/0001 Nie do końca rozumiem sposób zabezpieczenia obwodów ale dla mnie jak na tak mały obiekt trochę za dużo różnicówek. Trzeba się zastanowić jak sensownie podzielić obwody i ile ich ma być. Nie jest rzeczą złą wprowadzenie większej ilości zabezpieczeń różnicowo prądowych ale czy trzeba aż tyle trójfazowych ? Może wystarczyło by pewne obwody zabezpieczyć jednofazowymi a jedynie zostawić zabezpieczanie trójfazowe dla obwodów trójfazowych. Samo podejście nie jest złe, ale jako pragmatyk tak bym podszedł do sprawy. No i podstawa. Znajdź zaufanego elektryka, który nie jest nakręcony no i wykonuje robotę estetycznie. Niech wszystko Ci sprawdzi a potem pomierzy. Przyda Ci się to dla własnego bezpieczeństwa i zapewni spokój względem ubezpieczenia.

Jeżeli to nie ja się jak to nazwałeś „znęcałem” się nad wspomnianym użytkownikiem to zapewne wiem kto to 😎 Ale od początku:

- „Tam też znajduje się wyłącznik nadprądowy C20 (zamierzam zmienić na C25)” - czy aby na pewno jest tam wystarczający zapas mocy?

- „Od niego do mojego budynku poprowadziłem YKY 5x6mm² (wiem, jedna żyła zbędna). Typ sieci TN-C. Muszę podzielić PEN” - dlaczego jedna z żył jest zbędna??, rozdziału można dokonać już tam (nazwijmy to rozdzielnią rozdziałową RE), zwłaszcza że jak widać jest tam sporo miejsca i blok rozdzielczy, więc zapewne będzie łatwiej…

- „wbiłem ocynkowaną szpilkę uziomu na ok 2m”…”Szpilkę przyspawałem również do zbrojenia płyty” – chwali się, że o tym pamiętałeś 😮, choć pomiarów rezystancji i tak pewnie nie wykonałeś, doświadczenie mówi, że jedna dwumetrowa szpilka to raczej niewiele, choć wykorzystanie zbrojenia płyty niejako stanowi już jakiś uziom fundamentowy i zdecydowanie powinno to poprawić parametry uziemienia

-„Oczekuję pomocy w doborze aparatów, złączek, bloków, etc.” – po pierwsze wybór urządzeń, o których wspominasz jest tak szeroki, że ciężko jednoznacznie coś polecać, zależy to przede wszystkim od projektu czy zamysłu wykonawcy w zakresie sposobu/konfiguracji wykonania. Przede wszystkim należy pamiętać o zastosowaniu RCD typu min, A i o ochronie przepięciowej

- „poproszę profesjonalnego elektryka o sprawdzenie i ewentualne sporządzenie protokołu” – nie „ewentualne”, a obowiązkowe

Na koniec jednak pewną dygresję muszę dorzucić. Jak pewnie zauważyłeś nie podałem żadnych konkretnych parametrów i szczegółów wykonania, a jest to celowym działaniem, gdyż wiedza kosztuje i zdobywa się ją wiele lat, a nawet całe zawodowe życie. Pytanie takie, czy w razie kłopotów (oczywiście nie życzę) z np. zdrowiem czy sprawami prawnymi najpierw sam się leczysz, a później potwierdzasz u lekarza czy aby na pewno odpowiednio się zdiagnozowałeś, bądź pogooglujesz w internecie i z tą wiedzą do sądu pójdziesz? czy jednak zdasz się na wiedzę i doświadczenie specjalistów?
