Cześć, jestem początkującym elektrykiem samoukiem i podjąłem się zadania zautomatyzowania kurtyn od szklarni. Narazie kurtyna jest sterowana manualnie za pomocą przycisków, jedyne czego brakuje to podłączenia mikrokontrolera(ESP32). Program już napisałem tylko nie wiem jak najlepiej podłączyć mikrokontroler stycznikiem czy przekaźnikami i w które miejsca się wpiąć.

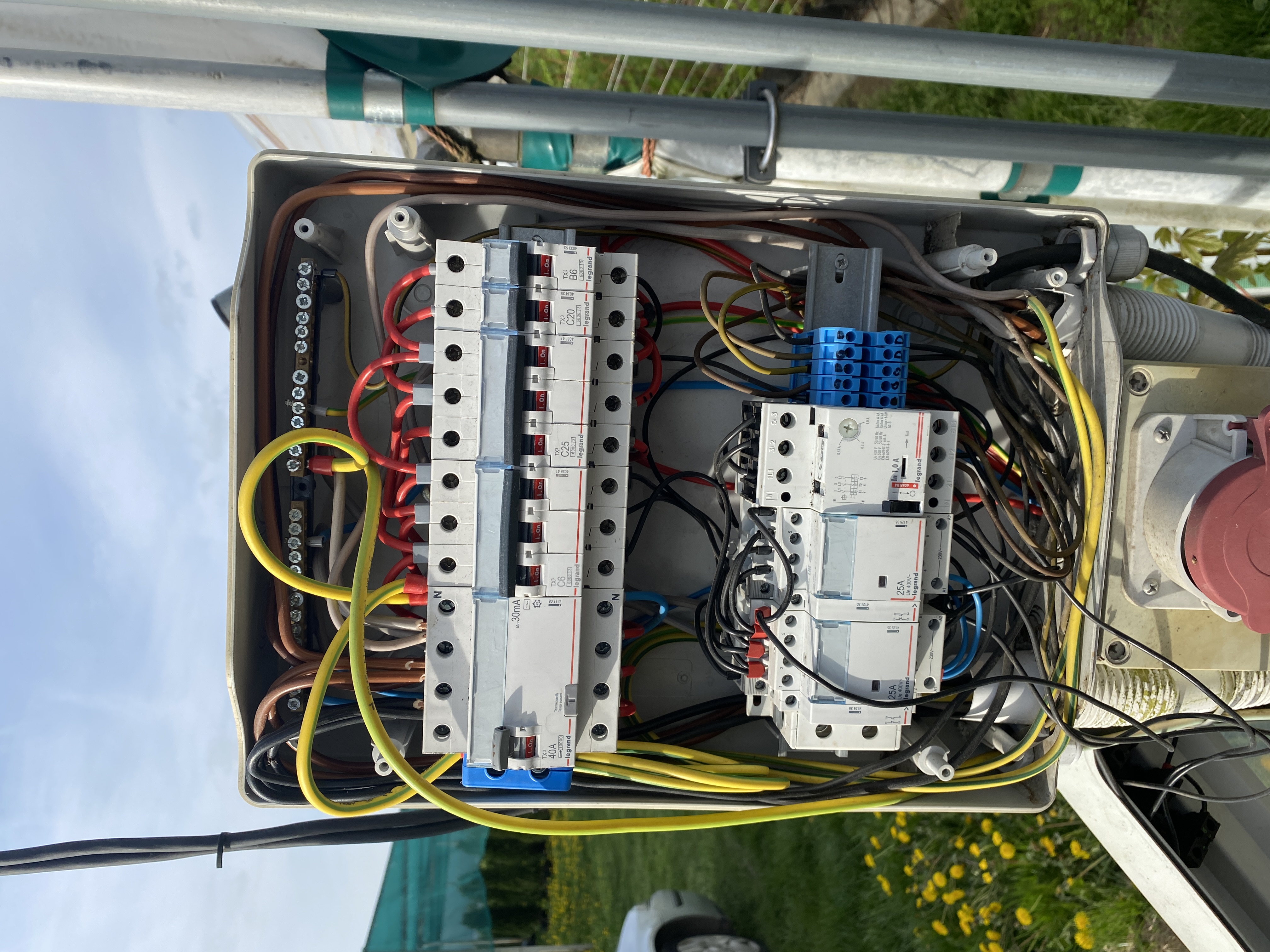

sprzęt ze zdjęcia:
WYŁĄCZNIK NADPRĄDOWY S 303 3P C 25A 6000A SERII TX3
STYKI POMOCNICZE DLA STYCZNIKÓW MODUŁOWYCH SM 400
STYCZNIK MODUŁOWY SM 425 25A 230V 4NO
WYŁĄCZNIK M250 1,0 A
Z góry serdecznie dziękuje za pomoc i życzę miłego dnia.
Odpowiedzi (4)
- Sortuj według
- Ostatnio dodane
- Najwyżej ocenione
- Sortuj od najstarszych
-
-
- Ostatnia wizyta:
- W serwisie od:
- 7 pytań
- 607 odpowiedzi
- 96.4% pozytywnych ocen od użytkowników
@Zhandos62: co do zasilania płytki to można nawet użyć starej ładowarki do telefonu (oczywiście co do której ma się pewność że jest sprawna), ma to taką zaletę że nie trzeba się bawić w przejściówki na USB, którego ESP poza komunikacją używa również do stałego zasilania. Plus też większa niezawodność, bo gdybyśmy chcieli doprowadzić zasilanie poprzez jumpery do pinów to jest spore ryzyko że się np złamią w środku w trakcie eksploatacji - przerabiałem to już :)
-
- Ostatnia wizyta:
- W serwisie od:
- 30 pytań
- 1160 odpowiedzi
- 98.9% pozytywnych ocen od użytkowników
@Maras324: Ciężko może być zmieścić w tej rozdzielnicy taką ładowarkę. Tu i tak widzę że miejsca zostało niewiele, tak na oko po wstawieniu 2 przekaźników na jednomodułowy zasilacz wystarczy.
-
- Ostatnia wizyta:
- W serwisie od:
- 14 pytań
- 392 odpowiedzi
- 93.8% pozytywnych ocen od użytkowników
@Zhandos62:myślę że na 100% jest za mało miejsca aby tam co kolwiek upchnąć.
-
Czytaj także:
Brak napięcia w przetwornicy telewizora
Tv reaguje jest audio brak wideo doświetlenie matrycy sprawne
Sonel PE6 - brak klientów
Chciałem pierwszy raz w sposób automatyczny wygenerować protokół w
RÓŻNICA MIEDZY SWITCHAMI
Dzień dobry,Proszę o pilną informację w kwestii różnicy pomiędzy sw
Jak odróżnić sieć TT od TN, czyli układy sieci i BHP podc
Podstawy BHP dla elektryka - nie popełnij tych błędów! Jakie błędy
Bez pasji się nie da – o zwycięzcy pierwszej edycji grywa
Rozmowa z Andrzejem Jędrzejowskim, o tym jak został elektrykiem, ja
Brak internetu z UPC? Sprawdź, co robić krok po kroku.
Nagła awaria internetu może przydarzyć się każdemu, często w najmni
Nie wiem czy dobrze cię rozumiem. Co konkretnie ma wykonywać ten program? Tylko wykonywać ruch kurtyn?
Pierwsza rzecz, która będzie ci potrzebna to zasilacz 5V do ESP.
Zasilacze 5V - tu masz przeróżne
Napięcie znamionowe cewki stycznika wynosi 230V, więc do jej załączania przez mikrokontroler będziesz potrzebował dodatkowego przekaźnika.
np. Finder:
