Błyski taśmy LED połączonej z czujkami ruchu

Witam

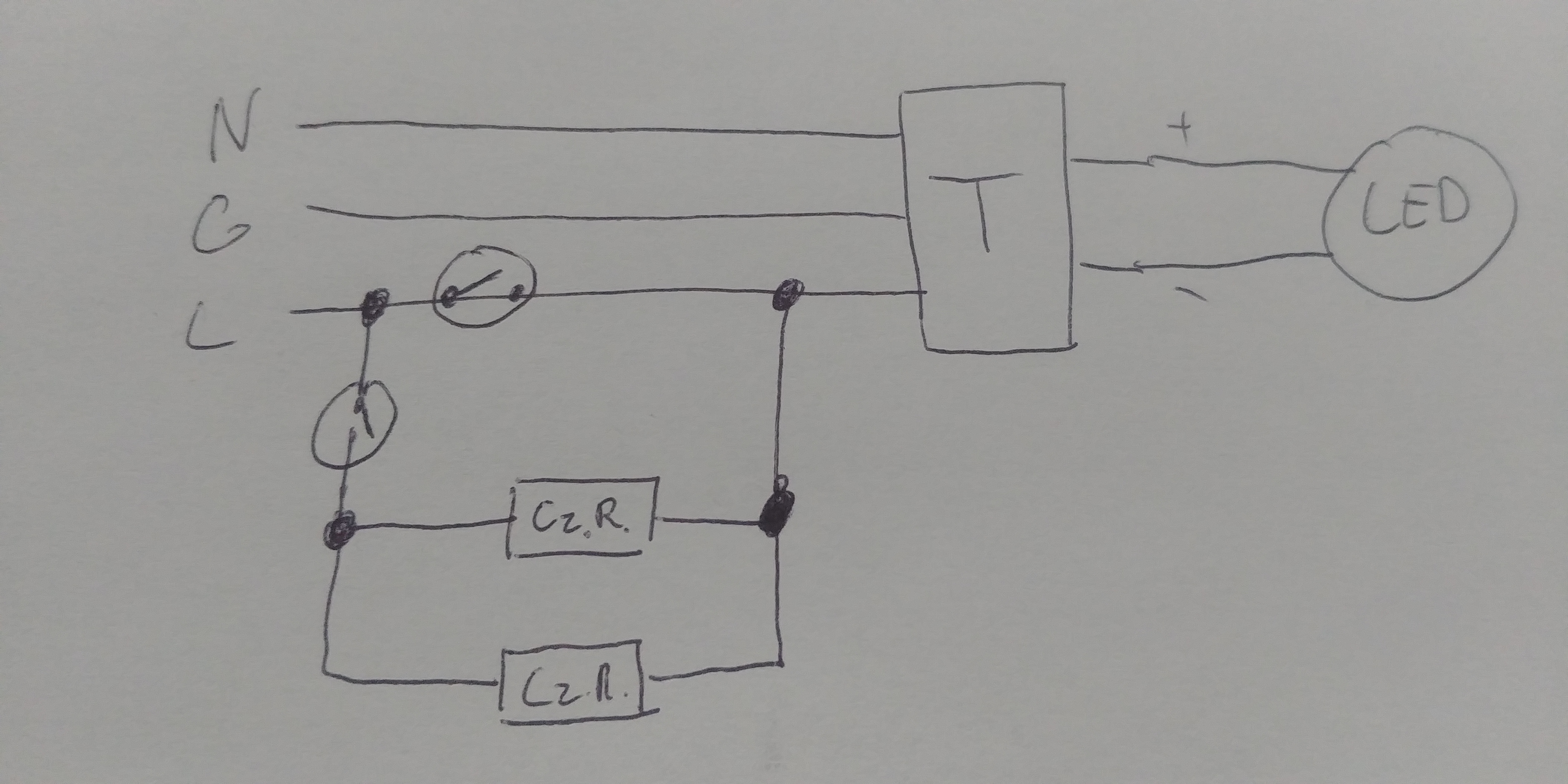

Mam przy podłodze instalację oświetleniową złożoną z taśm LED jednobarwnych (ok. 9 metrów), dwóch czujek ruchu i 100W transformatora. Załączam schemat. Teoretycznie transformator powinien sobie radzić z takim efektem, a w praktyce przepuszcza napięcie nawet, kiedy czujniki są wyłączone i podają jakiś resztkowy prąd, co powoduje błyskanie taśm. Jak sobie z tym poradzić?

Odpowiedzi (17)


    • Ostatnia wizyta:
    • W serwisie od:
    • 1 pytań
    • 6 odpowiedzi
    • Brak ocen

    Witam po dluższej przerwie.

    Rozwiązanie problemu okazało sie proste. Wystarczyło wymienić czujniki ruchu na 3-przewodowe - L, N i L'. Wykorzystałem nieużywany przewód PE jako L' (oczywiście wszystko oznaczyłem czarną izolacją i komentarzem w skrzynce wraz ze schematem). Błyski ustały, czujki działają jak należy. Całość wygląda teraz jak na schemacie.

    Dziękuję za wszystkie podpowiedzi. Pozdrawiam.


    • Ostatnia wizyta:
    • W serwisie od:
    • 74 pytań
    • 2112 odpowiedzi
    • 88.7% pozytywnych ocen od użytkowników

    Kolega chyba pomylił transformator z zasilaczem. Tak się mnie wydaje. Taki efekt stroboskopu jest w świetlówkach jak mają podświetlenia we włącznikach na neonkach.


    • Ostatnia wizyta:
    • W serwisie od:
    • 0 pytań
    • 7 odpowiedzi
    • 100% pozytywnych ocen od użytkowników

    Dzień dobry

    Proszę pomiędzy stykami N i wyjściem czujników zastosować kondensator z oferty KONTAKT-SIMON o oznaczeniu WKSL. Powinno to usunąć występującą anomalię:)

    Pozdrawiam


    • Ostatnia wizyta:
    • W serwisie od:
    • 50 pytań
    • 793 odpowiedzi
    • 99.7% pozytywnych ocen od użytkowników

    Na 90% problemmem są czujniki ruchu. Czujniki mają wyjścia tyrystorowe/triakowe... a to niestety nieco popuszcza, i płynie prąd który doładowuje kondensator na wejściu zasilacza. Jak go naładuje, zasilacz na chwilę startuje. Ledy się włączą. Energia zostaje zuzyta i wszystko gaśnie... i cały cykl się powtarza.
    Czy na pewno połączenia wyglądaja tak jak na załączonym schemacie?
    Czy rozłącznik pokazany w dolnej gałęzi jest "otwarty" ? Jak będzie zamknięty, to mruganie będzie występować. Problem rozwiązałby klasyczny zasilacz transformatorowy zamiast impulsowego.
    Jeżeli mruganie występuje przy otwartych obu rozłącznikach - Sprawdziłbym, czy między przewodami N i PE nie ma różnicy potencjałów.
    Zapewne można to rozwiązać i inaczej, ale tak nas szybko nic konkretnego nie wymyslę.

  • Piotr Bibik Ekspert ds. Inteligentnych budynków

    • Ostatnia wizyta:
    • W serwisie od:
    • 175 pytań
    • 2141 odpowiedzi
    • 98.8% pozytywnych ocen od użytkowników

    Napisz więcej o tym transformatorze. Czy to np. toroid, czy dedykowany LED-om zasilacz elektroniczny? LED-y zasilasz z 12V DC?
    Czy równolegle do przewodów zasilających LED-y, lub równolegle do pasków LED, w niewielkiej odległości są poprowadzone inne przewody? Jeśli tak, to jakie i co zasilają?
    Czy łącznik na schemacie równolegle do czujników ruchu jest podświetlany?

    W razie czego, możesz transformator sterować za pomocą przekaźnika elektromagnetycznego, a czujniki ruchu i ten dodatkowy łącznik będą wówczas sterować cewką przekaźnika. W takim rozwiązaniu potrzeba zdecydowanie większej mocy aby taką cewkę załączyć, dodatkowo cewkę możesz zabezpieczyć diodą. @Stanisław Rak pomożesz?


      • Ostatnia wizyta:
      • W serwisie od:
      • 1 pytań
      • 6 odpowiedzi
      • Brak ocen

      @Piotr Bibik:

      Głupia sprawa, okazało się, że to zwykły zasilacz 12V jest :P Sorry, laikiem raczej jestem. Załączam zdjęcie tabliczki.

      W pobliżu jednego z czujników jest gniazdko elektryczne, rzadko używane. Przy listwach, pod posadzką lecą przewody tele-inf i światłowód. Żaden z włączników nie jest podświetlany. Same czujki dają efekt włącznika z podświetleniem, bo nie mają zera ani PE, a mają detektory zmierzchu i dźwięku.

    • Piotr Bibik Ekspert ds. Inteligentnych budynków

      • Ostatnia wizyta:
      • W serwisie od:
      • 175 pytań
      • 2141 odpowiedzi
      • 98.8% pozytywnych ocen od użytkowników

      @Orzechowy: podeślij jakie modele tych czujników ruchu masz założone?


      • Ostatnia wizyta:
      • W serwisie od:
      • 1 pytań
      • 6 odpowiedzi
      • Brak ocen
    • Piotr Bibik Ekspert ds. Inteligentnych budynków

      • Ostatnia wizyta:
      • W serwisie od:
      • 175 pytań
      • 2141 odpowiedzi
      • 98.8% pozytywnych ocen od użytkowników

      @Orzechowy: jakie obciążenie w Watach masz na tych LED-ach? Jaką łączną moc maja te LED-y?

      Zastanawiam się, czy problemem nie jest minimalne obciążenie lub zastosowanie elektronicznego zasilacza?

      W tym dokumencie ORNO podaje minimalne obciążenie jako 40W
           https://b2b.orno.pl/download-pdf/pl/527


      A tu na schemacie jako obciążenie podana jest żarówka. Może dopuszczają tylko rezystancyjne źródła światła?

           https://b2b.orno.pl/download-resource/26133/

      Na jakiś czas spróbować możesz założyć tradycyjny transformator dobrany z odpowiednim zapasem do mocy LED-ów. Kilka przykładów poniżej:

      https://bit.ly/3imNNoB

      Do tego mostek prostowniczy dobrany do prądu po stronie 12V w transformatorze np: coś z tych
      https://allegro.pl/listing?string=mostek%20prostowniczy&stan=nowe

      Przydałby się jeszcze jakiś prosty układ stabilizacji, chociażby kondensator, ale na testy czy problemem błysków jest zastosowanie obecnego elektronicznego zasilacza i czy zmiana na transformator pomoże taki układ wystarczy.


      • Ostatnia wizyta:
      • W serwisie od:
      • 1 pytań
      • 6 odpowiedzi
      • Brak ocen

      @Piotr Bibik:

      Może to faktycznie minimalne obcoążenie jest problemem. Jedna taśma ma 28W. Docelowo na zasilaczu będą podłączone dwie równolegle (na obie ściany korytarza) ale testowałem tylko na jednej taśmie. Dzisiaj podłączę obie i sprawdzę efekt.


      • Ostatnia wizyta:
      • W serwisie od:
      • 15 pytań
      • 1113 odpowiedzi
      • 97.4% pozytywnych ocen od użytkowników

      @Orzechowy:I jak? poprawiło się przy dwóch taśmach?


      • Ostatnia wizyta:
      • W serwisie od:
      • 1 pytań
      • 6 odpowiedzi
      • Brak ocen

      @Gwozdziu944, @Piotr Bibik

      Przepraszam, trochę musiałem odpuścić z tematem, ale wracam do problemu. Przyłączenie 2ch taśm LED do zasilacza nic nie dało, błyski nadal występują.

      Problemem chyba są 2 czujniki ruchu. Po odłączeniu jednego z nich, przy kondensatorze przyłączonym PRZED zasilaczem błyski są niemal noezauważalne (delikatnie rozświetlają się dosłownie 2 diody w taśmie). Prawdopodobnie drugi kondensator rozwiązałby problem. Jednak potrzebuję tę drugą czujkę na drugim końcu korytarza :/

    • Piotr Bibik Ekspert ds. Inteligentnych budynków

      • Ostatnia wizyta:
      • W serwisie od:
      • 175 pytań
      • 2141 odpowiedzi
      • 98.8% pozytywnych ocen od użytkowników

      @Orzechowy: spróbuj dołożyć choćby na testy przekaźnik elektromagnetyczny. Zrób układ, w którym czujniki ruchu sterują cewką przekaźnika (jeśli jest wymagane minimalne obciążenie dołóż np. żarówkę). Przekaźnik w tym układzie powinien sterować LED-ami.

      Jeśli w takim układzie nadal będą błyski, z dużą prawdopodobnością kłopotem mogą być źle ułożone przewody, przez co może się w nich indukować napięcie powodujące błyski o których wspominasz.

      Jeśli błyski się nie pojawią, wówczas będziemy dalej zastanawiać się co może być przyczyną.


    • Ostatnia wizyta:
    • W serwisie od:
    • 15 pytań
    • 1113 odpowiedzi
    • 97.4% pozytywnych ocen od użytkowników

    Wyeliminować ten "resztkowy prąd" jak to nazwałeś przez zastosowanie kondensatora.

    Link do podobnego tematu:

    https://laczynasnapiecie.pl/pytanie/jak-podlaczyc-wlacznik-swiatla-z-dioda

    Myślę że mój post z tamtego tematu ma również zastosowanie w Twoim przypadku.


      • Ostatnia wizyta:
      • W serwisie od:
      • 1 pytań
      • 6 odpowiedzi
      • Brak ocen

      @Gwozdziu944:

      Może powinienem dopisać, że kondensator taki już kupiłem i podłączałem przed transformatorem jak i za transformatorem i nic to nie dało. Może 0,1uF to za mała pojemność?


      • Ostatnia wizyta:
      • W serwisie od:
      • 15 pytań
      • 1113 odpowiedzi
      • 97.4% pozytywnych ocen od użytkowników

      @Szymon028 A co jest złego w tej odpowiedzi? Taki kondensator nie eliminuje problemu rozbłysków?


      • Ostatnia wizyta:
      • W serwisie od:
      • 54 pytań
      • 991 odpowiedzi
      • 99.8% pozytywnych ocen od użytkowników

      @Gwozdziu944: Jestem zdania takiego jak @boss a dołączenie kondensatora nie rozwiąże problemu. W przypadku łącznika z podświetleniem to działa i jest to najprostsze rozwiązanie problemu. Ale to tylko moje zdanie.
