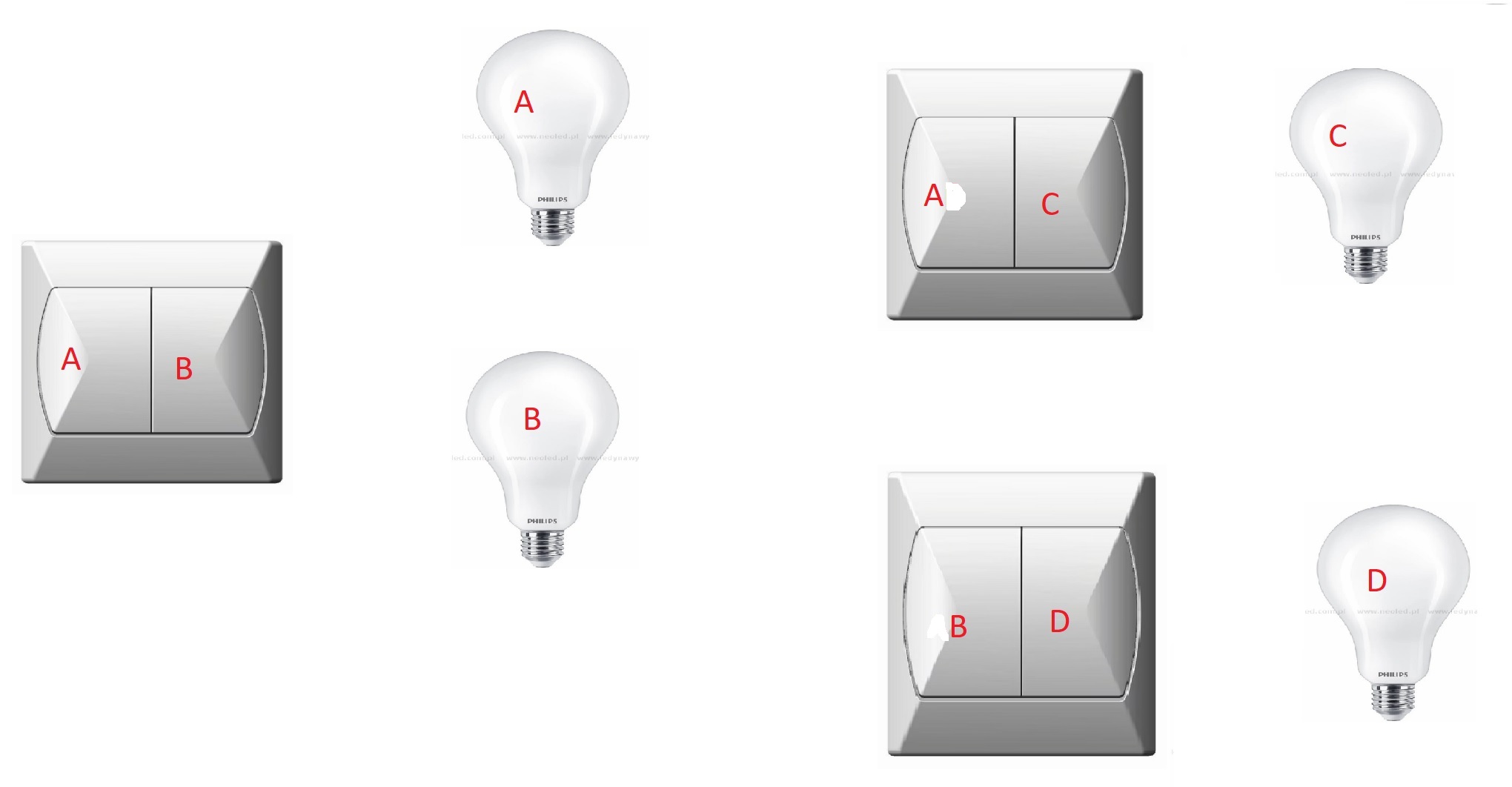

Cześć, czy można wykonać taki układ oświetlenia tak żeby zasilanie z rozdzielnicy przychodziło na łącznik AB? Wszystkie łączniki są schodowe podwójne.
Na razie mam zrobione tak, że zasilanie przychodzi do łącznika BD, bo w nim i w AC jeden styk działa jako zwykły łącznik, a nie schodowy, a w AB oba działają jako schodowe i trochę zgłupiałem czy w ogóle da się tak to zrobić.
Jeżeli jest to możliwe to prosiłbym o pomoc i naniesienie przewodów na schemat. Mam do wykorzystanie 2x1,5, 3x1,5, 4x1,5 i 5x1,5. Szary i czarny to korespondencyjne, brązowy to faza.
Obecnie mam tak, że zasilanie 3x1,5 na BD, z niego 5x1,5 do AB i z AB do AC też 5x1,5. Nie wiem czy warto dawać PE, bo i tak nie będzie do niczego podłączony, więc z funkcjonalnego punktu widzenia może go nie być.
Odpowiedzi (6)
- Sortuj według
- Ostatnio dodane
- Najwyżej ocenione
- Sortuj od najstarszych
-
-
- Ostatnia wizyta:
- W serwisie od:
- 37 pytań
- 2309 odpowiedzi
- 98.1% pozytywnych ocen od użytkowników
@Dzonzi: Będzie dobrze, co prawda inaczej namalowałem i nawet zamieściłem, ale okazało się że nie do końca zrozumieniem Twoją sugestię więc usunąłem.
-
- Ostatnia wizyta:
- W serwisie od:
- 58 pytań
- 1309 odpowiedzi
- 99.7% pozytywnych ocen od użytkowników
@Dzonzi: Będzie działało, nie rezygnuj z przewodów PE nawet gdyby miały być nie podłączone, może kiedyś przyjdzie zmienić oprawy na takie które mają zacisk ochronny i wtedy nie będzie do czego podłączyć.
-
- Ostatnia wizyta:
- W serwisie od:
- 37 pytań
- 2309 odpowiedzi
- 98.1% pozytywnych ocen od użytkowników
@Szymon028: do kaloryfera 😂😂
-
- Ostatnia wizyta:
- W serwisie od:
- 58 pytań
- 1309 odpowiedzi
- 99.7% pozytywnych ocen od użytkowników
@artel electric: Byle nie N bo będzie zapalanie zlewem
-
- Ostatnia wizyta:
- W serwisie od:
- 37 pytań
- 2309 odpowiedzi
- 98.1% pozytywnych ocen od użytkowników
@Szymon028: taka stara "dobra" szkoła 🏫👍
-
Czytaj także:
Jak podłączyć dwa wyłączniki podwójne schodowe oraz podwó
Jak podłączyć dwa wyłączniki podwójne schodowe oraz podw&oac
łącznik schodowy podwójny schemat
Pomoże ktoś w podłączeniu łącznika schodowego podwójnego?
Jak podłączyć podwójny włącznik schodowy?
Może ktoś z kolegów dysponuje schematem?
Nowoczesne sposoby sterowania oświetleniem
Najnowszym i niewątpliwie najbardziej nowoczesnym sposobem sterowan
Poradnik - Jak sterować oświetleniem z
Sterowanie oświetleniem z dwóch niezależnych miejsc to częsty probl
Schemat rozdzielnicy 3-fazowej – jak podłączyć?
Schemat rozdzielnicy trójfazowej to nie tylko rysunek – to fundamen

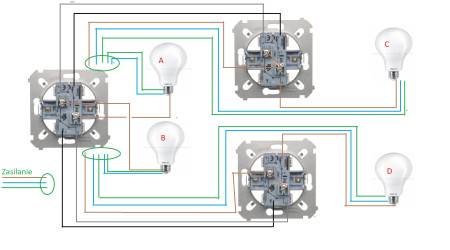

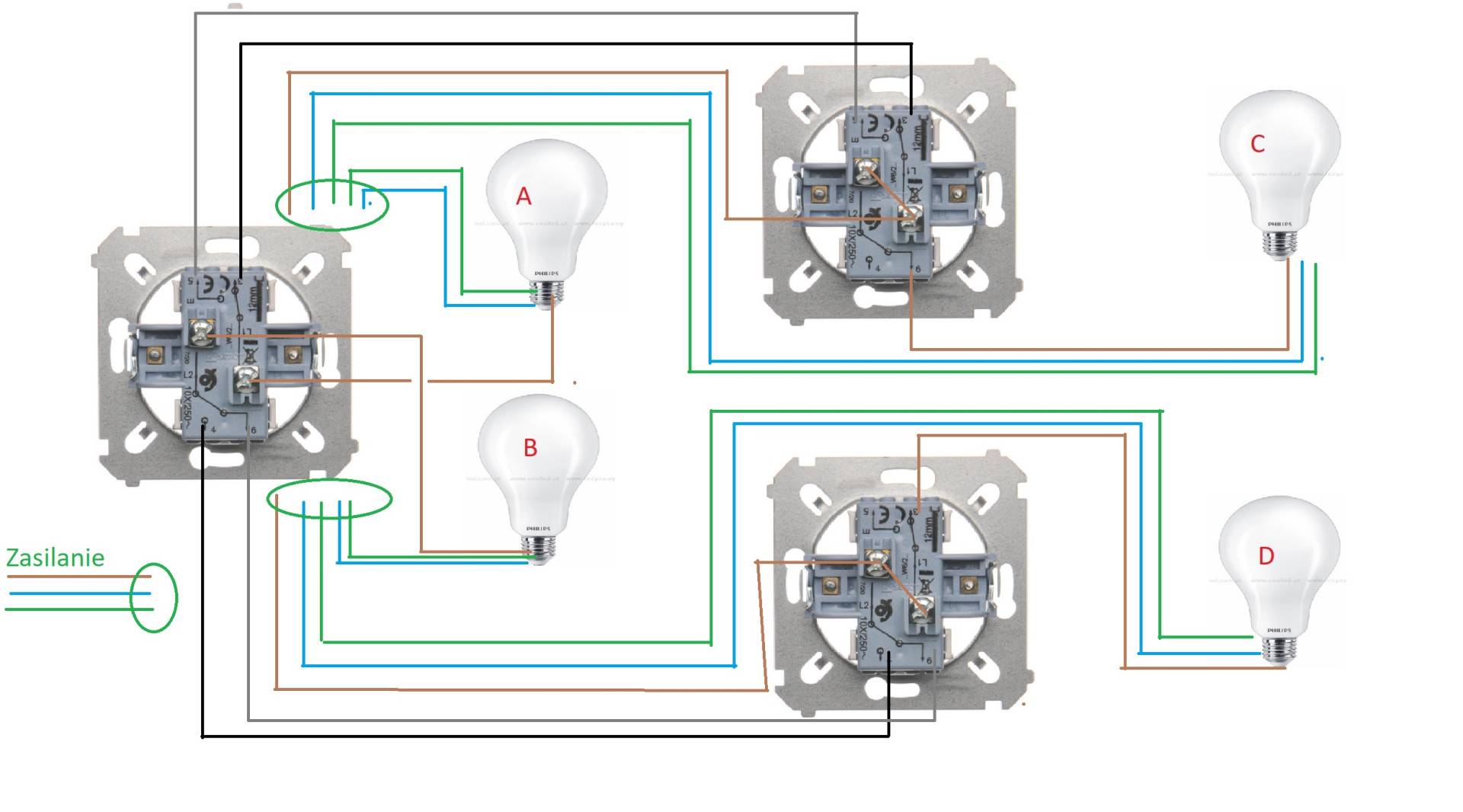

Taki schemat nasmarowałem. Będzie git? Te wolne końówki oczywiście w wago z 5 wejściami połącze przy lewym łączniku.
