Dlaczego ochrona przepięciowa jest konieczna w PV
Instalacje fotowoltaiczne są szczególnie narażone na przepięcia. Mogą one wynikać z:
-
wyładowań atmosferycznych – nawet w przypadku uderzenia pioruna w pobliżu, indukują się wysokie napięcia w przewodach DC,
-
przełączeń w sieci elektroenergetycznej,
-
niestabilności systemu (nagłe zmiany obciążenia, awarie sieci).
Skutkiem takich zjawisk może być uszkodzenie inwertera, regulatorów ładowania czy samych paneli PV. Straty bywają kosztowne, dlatego stosowanie ograniczników przepięć (SPD – Surge Protective Devices) stało się standardem projektowym.
Co wyróżnia SPMO40C/3P-PV1000

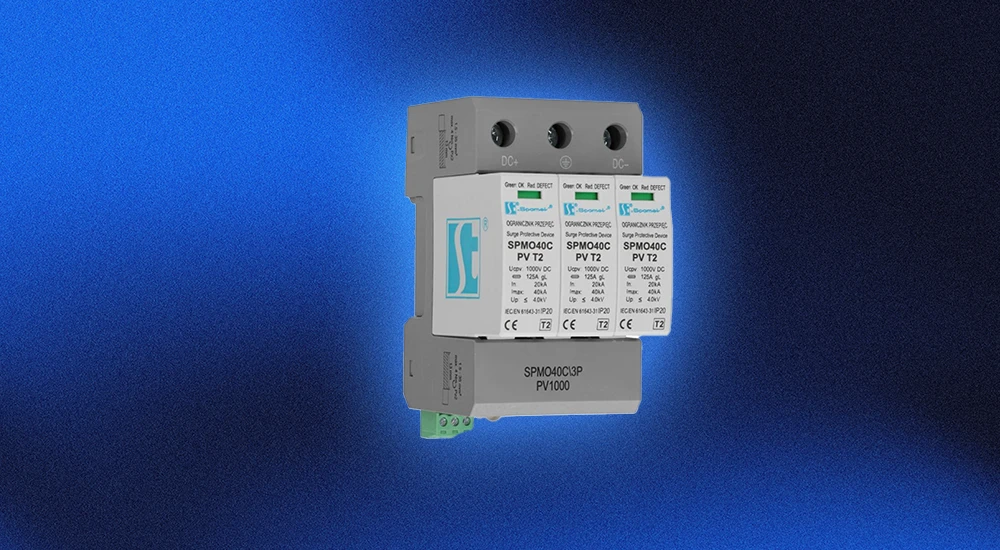

SPMO40C/3P-PV1000 to ogranicznik przepięć typu 2 (klasa C), zaprojektowany specjalnie do ochrony trójfazowych instalacji fotowoltaicznych do 1000 V DC. Urządzenie bazuje na warystorach, które przy przepięciu błyskawicznie zmieniają swoją rezystancję, odprowadzając nadmiar energii do ziemi i redukując napięcie do poziomu bezpiecznego dla podłączonych urządzeń.
Najważniejsze cechy:
-
Napięcie pracy: do 1000 V DC – zgodne z typowymi systemami PV,
-
Typ ochrony: T2 (klasa C) – ochrona przed przepięciami indukowanymi i łączeniowymi,
-
Technologia: warystorowa – szybka reakcja na skok napięcia,
-
Zastosowanie: ochrona paneli PV, inwerterów, sterowników, magazynów energii.
Zastosowanie w praktyce
-
Nowe instalacje PV – SPD typu 2 to obowiązkowy element w projektach zgodnych z normami (m.in. PN-EN 61643, PN-HD 60364-7-712).
-
Modernizacje systemów PV – w starszych instalacjach dodanie ograniczników znacząco poprawia bezpieczeństwo i trwałość.
-
Instalacje naziemne i dachowe – szczególnie na obszarach o dużej aktywności burzowej.
Montaż i bezpieczeństwo
Producent podkreśla, że montaż i podłączenie urządzenia powinno być wykonywane wyłącznie przez wykwalifikowany personel elektryczny, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Ważne są:
-
prawidłowe uziemienie,
-
zachowanie odpowiedniej kolejności podłączeń (biegunowość w systemach DC),
-
stosowanie SPD jako elementu całościowego systemu ochrony (również po stronie AC inwertera).
Dlaczego typ 2 (klasa C)?
Ograniczniki przepięć typu 2 (klasa C) to najczęściej stosowane SPD w instalacjach PV. Stanowią one ochronę drugiego stopnia – odprowadzają przepięcia, które przedostały się przez ochronę zewnętrzną lub zostały wzbudzone w samej sieci. W praktyce zapewniają one kompromis między poziomem ochrony a kosztem i trwałością urządzenia.
Podsumowanie
SPMO40C/3P-PV1000 to niezawodny element zabezpieczający, którego montaż pozwala wydłużyć żywotność instalacji PV, chronić inwertery i panele przed kosztownymi awariami oraz spełniać wymogi norm dotyczących ochrony przepięciowej.
W dobie rosnącej popularności fotowoltaiki, inwestycja w solidny ogranicznik przepięć typu 2 jest nie tylko wymogiem normatywnym, ale też gwarancją spokoju użytkownika i bezpieczeństwa całej instalacji.
