- Wszechstronny pakiet pomiarowy: Miernik umożliwia kompleksową weryfikację bezpieczeństwa instalacji, obejmując badania impedancji pętli zwarcia, rezystancji izolacji, rezystancji uziemienia metodą 3-przewodową, a także ciągłości połączeń ochronnych. Dodatkowo urządzenie wskazuje kolejność faz oraz mierzy kluczowe parametry napięcia i częstotliwości sieci.
- Pomiary pętli zwarcia bez wyzwalania RCD: Zastosowanie niskiego prądu pomiarowego (15 mA) pozwala na bezpieczne sprawdzanie impedancji pętli zwarcia w obwodach chronionych wyłącznikami różnicowoprądowymi bez ryzyka ich wyzwolenia. Funkcja ta drastycznie skraca czas pracy i eliminuje uciążliwe przerwy w zasilaniu działających obiektów biur czy lokali usługowych.
- Zaawansowane testy wyłączników różnicowoprądowych: Urządzenie sprawnie bada aparaty RCD typu AC oraz A (zarówno bezzwłoczne, krótkozwłoczne, jak i selektywne) o prądach różnicowych od 10 do 500 mA. Zbudowana funkcja AUTO umożliwia automatyczne sprawdzenie prądu oraz czasu zadziałania wyłącznika przy jednorazowym wyzwoleniu, co ułatwia i przyspiesza prowadzenie pomiarów.
- Wysoka odporność i wygoda w terenie: Obudowa o klasie szczelności IP67 gwarantuje pełną pyłoszczelność i wysoki poziom wodoodporności, dzięki czemu sprzęt idealnie sprawdza się w trudnych warunkach placów budowy czy wilgotnych piwnic. Intuicyjne sterowanie obrotowym przełącznikiem, pamięć do 990 wyników oraz podświetlany ekran znacznie podnoszą komfort codziennej pracy.
- Bezprzewodowy przesył danych i raportowanie: Wbudowany moduł Bluetooth umożliwia wygodne i szybkiewysyłanie wyników do komputera bez konieczności ich ręcznego przepisywania. Dedykowana aplikacja Sonel Reader oraz program Sonel Pomiary Elektryczne ułatwiają sprawny odczyt danych i sprawne generowanie oficjalnych protokołów z badań odbiorczych.
Wielofunkcyjny miernik parametrów instalacji elektrycznej to jedno z tych narzędzi, na których nie warto oszczędzać „na ślepo”. Można mieć najlepsze szczypce, idealnie opisane przewody i piękną rozdzielnicę, ale jeśli pomiary są zrobione byle czym albo na skróty, cała robota traci wiarygodność.

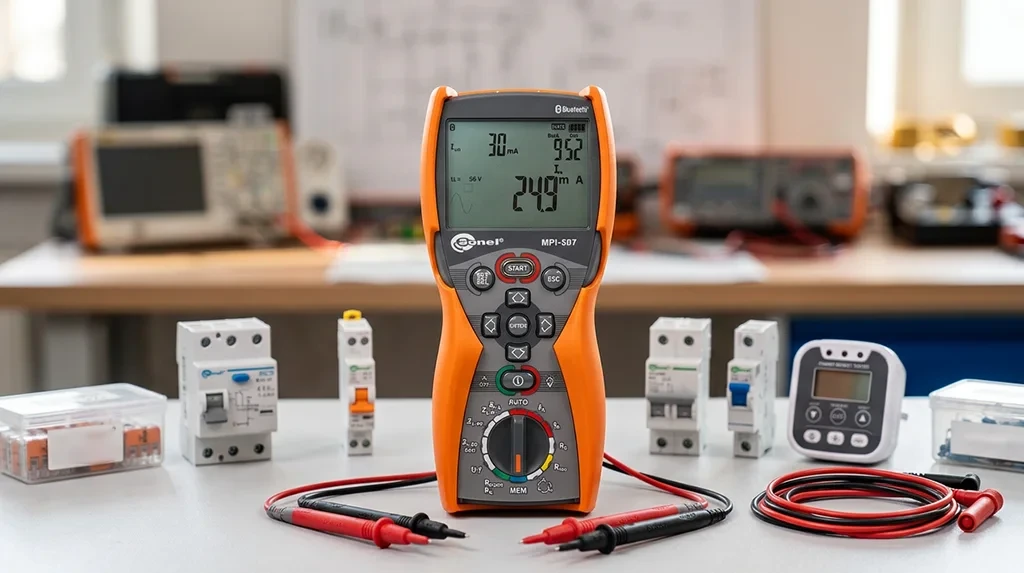

Sonel MPI-507 został zaprojektowany jako kompaktowy przyrząd dla elektryków, instalatorów i pomiarowców, którzy potrzebują jednego urządzenia do najważniejszych badań instalacji. Producent określa go jako jeden z najmniejszych wielofunkcyjnych mierników na rynku — i faktycznie jego główną przewagą jest połączenie szerokiego zakresu funkcji z poręczną formą.
Co można zmierzyć miernikiem Sonel MPI-507?
MPI-507 pozwala wykonać podstawowe i najczęściej wymagane pomiary instalacji elektrycznych.
Urządzenie obsługuje między innymi:
- pomiar impedancji pętli zwarcia,
- pomiar rezystancji pętli zwarcia R i reaktancji X,
- pomiar pętli zwarcia małym prądem 15 mA bez wyzwalania RCD,
- badanie wyłączników różnicowoprądowych typu AC i A,
- pomiar rezystancji uziemienia metodą 3-przewodową,
- pomiar rezystancji izolacji,
- pomiar ciągłości połączeń ochronnych i wyrównawczych,
- wskazanie kolejności faz,
- pomiar napięcia i częstotliwości sieci.
To zestaw funkcji, który pokrywa bardzo dużą część codziennej pracy przy instalacjach domowych, usługowych i przemysłowych.
Pętla zwarcia bez wybijania różnicówki
Jedną z praktyczniejszych funkcji MPI-507 jest pomiar impedancji pętli zwarcia prądem 15 mA bez wyzwalania wyłączników różnicowoprądowych.
Kto robił pomiary w działającym obiekcie, ten wie, że każde przypadkowe zadziałanie RCD potrafi narobić niepotrzebnego zamieszania. W domu klienta to może być irytacja. W biurze — pretensje. W lokalu usługowym — ryzyko przerwania pracy urządzeń.
Pomiar małym prądem pozwala sprawdzić obwody chronione RCD szybciej i spokojniej. Mniej biegania do rozdzielnicy, mniej tłumaczenia „to normalne przy pomiarach” i mniej spojrzeń klienta, jakby właśnie zgasła połowa cywilizacji.
Badanie RCD typu AC i A
Miernik umożliwia badanie wyłączników różnicowoprądowych typu AC oraz A. Obsługuje aparaty bezzwłoczne, krótkozwłoczne i selektywne o prądach różnicowych 10, 15, 30, 100, 300 i 500 mA.
Urządzenie pozwala mierzyć:
- prąd wyzwolenia IA,
- czas zadziałania tA,
- parametry dla prądów 0,5 IΔn, 1 IΔn, 2 IΔn i 5 IΔn,
- RE i UB bez wyzwalania RCD.
Dostępna jest również rozszerzona funkcja AUTO pomiaru RCD, w tym możliwość pomiaru ZL-PE małym prądem oraz pomiar IA i tA przy jednym zadziałaniu RCD. Dla pomiarowca oznacza to szybszą pracę i mniej ręcznego przeklikiwania ustawień.
Rezystancja izolacji i ciągłość przewodów ochronnych
Sonel MPI-507 umożliwia pomiar rezystancji izolacji napięciami probierczymi 100 V, 250 V i 500 V. To pozwala dobrać parametr testu do rodzaju sprawdzanej instalacji lub urządzenia.
Do tego dochodzi pomiar ciągłości połączeń ochronnych prądem ±200 mA, zgodnie z wymaganiami normy PN-EN 61557-4.
W praktyce to funkcje potrzebne przy odbiorach, okresowych sprawdzeniach i diagnostyce instalacji. Zwłaszcza wtedy, gdy trzeba potwierdzić nie tylko „czy działa”, ale czy instalacja spełnia wymagania ochrony przeciwporażeniowej.
Pomiar uziemienia metodą 3-przewodową
MPI-507 pozwala również sprawdzić rezystancję uziemienia metodą 3-przewodową. To przydatne przy domowych instalacjach uziemiających, budynkach usługowych i prostszych układach przemysłowych.
Podczas pomiaru urządzenie podaje także napięcie zakłóceń oraz rezystancję sond pomocniczych RS i RH. Dzięki temu użytkownik widzi nie tylko wynik końcowy, ale też warunki, w jakich pomiar został wykonany. To ważne, bo przy uziemieniach sam wynik bez kontekstu potrafi być mylący.
Obsługa prosta, ale nie uboga
W MPI-507 wybór funkcji odbywa się za pomocą przełącznika obrotowego, a dodatkowe parametry ustawia się przyciskami na froncie obudowy.
To dobre rozwiązanie dla osób, które nie chcą przekopywać się przez rozbudowane menu przy każdym pomiarze. Przyrząd zapamiętuje nastawy nawet po całkowitym rozładowaniu baterii, więc nie trzeba za każdym razem zaczynać konfiguracji od nowa.
Podświetlane przyciski i podświetlany wyświetlacz pomagają przy pracy w słabym oświetleniu — na przykład w piwnicach, rozdzielniach, pomieszczeniach technicznych albo na budowie, gdzie światło „tymczasowe” jest czasem bardziej koncepcją niż rzeczywistością.
Pamięć wyników i Bluetooth
Miernik ma pamięć 990 wyników, co ogranicza potrzebę notowania wszystkiego ręcznie w trakcie pracy.
Dane można przesłać bezprzewodowo do komputera przez Bluetooth. Do przygotowania raportów z badań ochrony przeciwporażeniowej służy program Sonel Pomiary Elektryczne, a do prostszego odczytu, zapisu i wydruku wyników można wykorzystać Sonel Reader.
Dla firm wykonujących regularne przeglądy to duże ułatwienie. Pomiar bez raportu jest jak faktura bez numeru — niby coś jest, ale formalnie robi się nieprzyjemnie.
Obudowa IP67 – sprzęt do pracy, nie do gabloty
Sonel MPI-507 ma obudowę o stopniu ochrony IP67, czyli wysoką odporność na pył i wodę.
To ważne, bo miernik instalacyjny rzadko pracuje w sterylnych warunkach. Częściej trafia do rozdzielnicy na budowie, wilgotnej piwnicy, hali produkcyjnej, garażu podziemnego albo pomieszczenia technicznego, w którym kurz ma już własny adres zameldowania.
Podwyższona odporność środowiskowa zwiększa szanse, że urządzenie przetrwa normalną, codzienną eksploatację w terenie
Dla kogo jest Sonel MPI-507?
Ten miernik będzie dobrym wyborem dla:
- elektryków wykonujących odbiory i pomiary instalacji,
- firm instalacyjnych,
- pomiarowców zaczynających pracę z bardziej zaawansowanymi przyrządami,
- serwisantów instalacji elektrycznych,
- techników utrzymania ruchu,
- osób obsługujących instalacje w budynkach mieszkalnych i komercyjnych.
Producent wskazuje, że ze względu na kompaktową formę i korzystną cenę model może zainteresować początkujących użytkowników. Jednocześnie zakres funkcji sprawia, że nie jest to zabawka „na start”, tylko normalny przyrząd do profesjonalnej pracy.
Podsumowanie
Sonel MPI-507 to kompaktowy miernik wielofunkcyjny, który pozwala wykonać najważniejsze pomiary instalacji elektrycznych: pętlę zwarcia, RCD, izolację, ciągłość przewodów ochronnych, uziemienie, napięcie, częstotliwość i kolejność faz.
Jego największa siła to połączenie mobilności z zakresem funkcji wystarczającym do poważnej pracy. Nie jest największy, nie jest najbardziej rozbudowany w całej ofercie, ale właśnie dlatego może być bardzo praktyczny w codziennym użyciu.
Dla elektryka oznacza to mniej sprzętu do noszenia, szybsze pomiary i wygodniejsze raportowanie. A dla klienta — większą pewność, że instalacja została sprawdzona profesjonalnie, a nie „miernikiem z szuflady po wujku”.
