- Dedykowane zasilanie odbiorników rezystancyjnych: Przetwornica dostarcza moc do 4000 W i prąd do 16 A, obsługując wyłącznie obciążenia rezystancyjne, takie jak bojlery, grzałki, maty grzewcze czy promienniki IR. Urządzenie generuje napięcie o modyfikowanej sinusoidzie, przez co nie nadaje się do zasilania urządzeń z silnikami, zasilaczy ani klasycznej elektroniki domowej.
- Wydajny algorytm MPPT i szeroki zakres DC: Zintegrowany układ MPPT na bieżąco optymalizuje punkt pracy paneli PV w zakresie napięcia 120–350 V DC, wyciskając maksymalną ilość energii także przy słabym nasłonecznieniu, np. rano lub przy zachmurzeniu. Podczas projektowania układu należy jednak dokładnie przeliczyć napięcie obwodu otwartego (Voc) stringu paneli pod kątem niskich, zimowych temperatur.
- Automatyczne przełączanie na sieć w wersji PRO Grid: Największą zaletą wariantu PRO Grid jest możliwość podłączenia dodatkowego zasilania z sieci AC, na które urządzenie automatycznie przełącza grzałkę, gdy napięcie z paneli spadnie poniżej ustalonego progu (np. w nocy lub przy braku słońca). Zapewnia to stały dostęp do ciepłej wody użytkowej niezależnie od warunków atmosferycznych i pory dnia.
- Dwa gniazda wyjściowe z kaskadowym priorytetem: Przetwornica posiada dwa gniazda AC, z których pierwsze działa priorytetowo, a drugie uruchamia się dopiero po nagrzaniu pierwszego zbiornika i rozłączeniu jego termostatu. Trzeba przy tym pamiętać, że gniazdo nr 2 jest przeznaczone wyłącznie dla prostych grzałek z termostatem bimetalicznym, natomiast odbiorniki z regulatorami elektronicznymi mogą pracować tylko na gnieździe nr 1.
- Czytelny monitor pracy i kompleksowa ochrona: Wbudowany ekran LCD wyświetla kluczowe parametry instalacji, w tym napięcie i prąd paneli, chwilową moc wyjściową oraz dzienną i całkowitą produkcję energii. Bezpieczeństwo całego układu gwarantuje obudowa o stopniu ochrony IP21 z aktywnym chłodzeniem oraz pełen pakiet zabezpieczeń termicznych, przeciążeniowych, zwarciowych i nadnapięciowych.
Rosnące ceny energii sprawiły, że coraz więcej osób szuka prostych sposobów na wykorzystanie fotowoltaiki nie tylko do produkcji prądu „do gniazdka”, ale też do konkretnych zadań. Jednym z najbardziej sensownych jest grzanie wody użytkowej.
Dlaczego? Bo bojler, grzałka czy mata grzewcza nie potrzebują internetu, aplikacji, chmury i całego cyrku smart. Potrzebują energii. A panele PV w słoneczny dzień właśnie ją produkują.

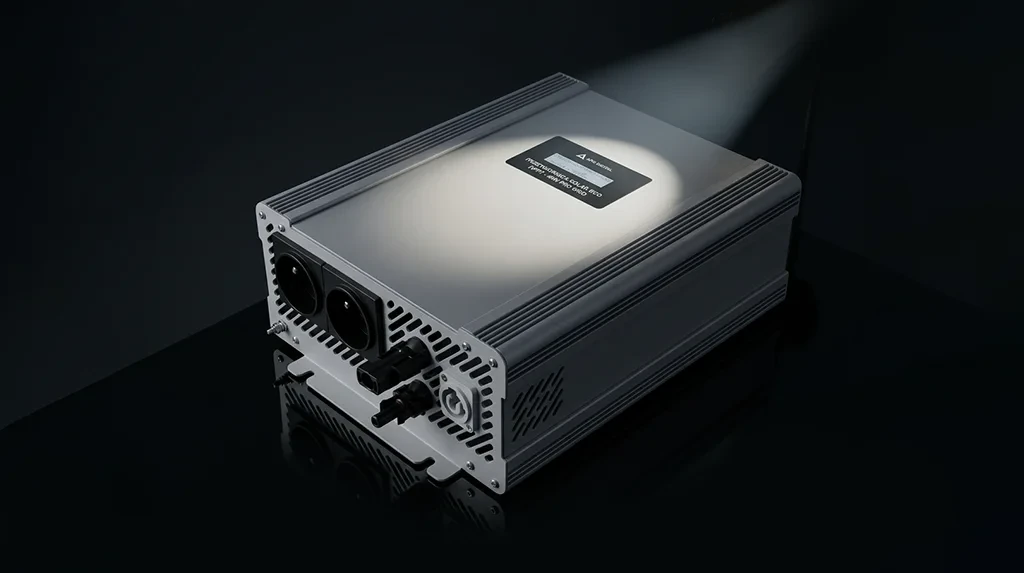

Przetwornica ECO Solar Boost EVO MPPT-4000 PRO Grid od AZO Digital została zaprojektowana dokładnie do takiego zastosowania: bezpośredniego zasilania urządzeń grzewczych z paneli fotowoltaicznych.
Do czego służy ECO Solar Boost EVO?
Urządzenie pozwala zasilać odbiorniki rezystancyjne, czyli przede wszystkim:
- bojlery,
- grzałki elektryczne,
- grzejniki elektryczne,
- promienniki podczerwieni IR,
- maty grzewcze,
- inne proste odbiorniki grzewcze.
To nie jest klasyczny falownik sieciowy i nie należy traktować go jako uniwersalnego inwertera do zasilania domu. Przetwornica jest przeznaczona do grzania, czyli do obciążeń rezystancyjnych.
Producent jasno wskazuje, że urządzenie nie obsługuje obciążeń pojemnościowych ani indukcyjnych. Czyli silników, elektroniki użytkowej, zasilaczy i podobnych wynalazków nie podłączamy, bo to nie ten film.
4 kW mocy i wyjście 16 A
Model MPPT-4000 PRO Grid oferuje maksymalną moc 4000 W oraz maksymalny prąd wyjściowy 16 A. To pozwala obsłużyć typowe grzałki i urządzenia grzewcze o mocy od 200 W do 4000 W.
W praktyce oznacza to możliwość podłączenia na przykład bojlera z grzałką elektryczną i wykorzystania energii z paneli do podgrzewania wody w ciągu dnia.
Dla użytkownika efekt jest prosty: energia z PV zamiast uciekać niewykorzystana, trafia tam, gdzie daje realną oszczędność.
MPPT, czyli więcej energii z paneli
Przetwornica została wyposażona w algorytm MPPT, który dopasowuje pracę urządzenia do aktualnych warunków produkcji energii z paneli.
To szczególnie ważne rano, wieczorem i przy zmiennym zachmurzeniu. Panele rzadko pracują w idealnych warunkach przez cały dzień, więc urządzenie musi umieć „wycisnąć” z nich możliwie dużo energii przy zmieniającym się napięciu i prądzie.
Według producenta seria EVO ma udoskonalony algorytm działania, który poprawia pracę także przy niskim nasłonecznieniu, na przykład podczas wschodu i zachodu słońca.
Praca z panelami PV 120–350 V DC
Po stronie wejścia DC urządzenie pracuje w zakresie 120–350 V. Producent zaleca zastosowanie kilku standardowych paneli PV o mocy około 400–700 W, połączonych szeregowo lub szeregowo-równolegle.
Ważne jest zachowanie odpowiedniego napięcia całego stringu paneli. W opisie systemu podano zakres 120–300 V Voc przy 25°C, natomiast w danych technicznych urządzenia zakres wejściowy DC wynosi 120–350 V.
To nie jest detal do pominięcia. Przy projektowaniu trzeba policzyć napięcie obwodu otwartego paneli, również z uwzględnieniem temperatury. Zimą napięcie paneli rośnie, więc składanie stringu „na pałę” może skończyć się przekroczeniem parametrów urządzenia.
Wersja PRO Grid – przełączenie na sieć AC
Najciekawszą funkcją tej wersji jest możliwość podłączenia dodatkowego zasilania z sieci AC.
Jeżeli panele nie produkują energii, urządzenie może automatycznie przełączyć zasilanie grzałki z obwodu solarnego na sieciowy. Punkt przełączenia podany przez producenta wynosi 40 V / 80 V ±5%.
W praktyce oznacza to, że bojler może korzystać z PV wtedy, gdy słońce daje energię, a w razie potrzeby zostać dogrzany z sieci. To wygodne rozwiązanie dla użytkowników, którzy chcą mieć ciepłą wodę niezależnie od pogody i pory dnia.
Dwa wyjścia AC – priorytetowe i zależne
ECO Solar Boost EVO MPPT-4000 PRO Grid ma dwa gniazda wyjściowe AC typu E.
Pierwsze wyjście jest priorytetowe. Drugie działa jako zależne. Oznacza to, że w pierwszej kolejności zasilane jest urządzenie podłączone do wyjścia nr 1, a drugie uruchamia się dopiero wtedy, gdy termostat pierwszego odbiornika przerwie pobór energii.
To pozwala podłączyć na przykład dwa bojlery albo dwa odbiorniki grzewcze i wykorzystać nadwyżkę energii po nagrzaniu pierwszego.
Jest jednak ważne ograniczenie: urządzenia grzewcze z elektronicznymi regulatorami mogą być zasilane wyłącznie z wyjścia nr 1. Wyjście nr 2 jest przeznaczone tylko dla grzałek z termostatem bimetalicznym.
I tego trzeba pilnować, bo elektronika sterująca potrafi być wybredna. A jak jest wybredna, to zwykle informuje o tym w najmniej wygodnym momencie.
Wyświetlacz LCD i kontrola pracy
Urządzenie ma wyświetlacz LCD, który pokazuje podstawowe parametry pracy instalacji PV.
Użytkownik może sprawdzić między innymi:
- napięcie paneli PV,
- prąd generowany przez panele,
- moc oddawaną na wyjściu,
- energię wyprodukowaną w bieżącym dniu,
- energię z dnia poprzedniego,
- całkowitą wyprodukowaną energię od pierwszego uruchomienia.
To przydatne, bo pozwala szybko ocenić, czy instalacja działa poprawnie i ile energii faktycznie trafia do ogrzewania.
Zabezpieczenia
Przetwornica ma zestaw podstawowych zabezpieczeń potrzebnych w tego typu urządzeniu:
- zabezpieczenie termiczne przy 80°C,
- zabezpieczenie przeciążeniowe,
- zabezpieczenie zwarciowe,
- zabezpieczenie nadnapięciowe.
Dodatkowo zastosowano aktywne chłodzenie z automatyczną regulacją, co ma znaczenie przy pracy z większymi mocami i w cieplejszych pomieszczeniach technicznych.
Gdzie takie rozwiązanie ma największy sens?
ECO Solar Boost EVO MPPT-4000 PRO Grid sprawdzi się tam, gdzie celem jest proste wykorzystanie energii z PV do grzania, bez budowy pełnej instalacji prosumenckiej.
Typowe zastosowania:
- grzanie wody użytkowej w bojlerze,
- dogrzewanie zasobnika,
- zasilanie grzałek elektrycznych,
- wspomaganie ogrzewania elektrycznego,
- domki letniskowe,
- budynki gospodarcze,
- instalacje pomocnicze,
- proste systemy off-grid do odbiorników grzewczych.
Największy sens ma to w miejscach, gdzie mamy miejsce na kilka paneli i konkretny odbiornik grzewczy, który może konsumować energię wtedy, gdy świeci słońce.
Na co uważać przy doborze?
Po pierwsze, trzeba dobrać odpowiednią liczbę paneli i policzyć napięcie stringu, szczególnie Voc w niskiej temperaturze.
Po drugie, należy pamiętać, że urządzenie obsługuje obciążenia rezystancyjne. Nie podłączamy do niego sprzętu elektronicznego, silników ani odbiorników indukcyjnych.
Po trzecie, wyjście nr 2 ma ograniczenia i powinno zasilać tylko grzałki z termostatem bimetalicznym.
Po czwarte, przebieg napięcia to modyfikowana sinusoida. Dla grzałki nie jest to problem, ale dla elektroniki już może być. Dlatego jeszcze raz: to sprzęt do grzania, nie do zasilania losowych urządzeń z garażu.
Podsumowanie
ECO Solar Boost EVO MPPT-4000 PRO Grid to przetwornica dla osób, które chcą bezpośrednio wykorzystać energię z paneli PV do zasilania urządzeń grzewczych. Oferuje moc do 4 kW, funkcję MPPT, dwa wyjścia AC, wyświetlacz LCD i możliwość automatycznego przełączenia zasilania na sieć AC.
To rozwiązanie szczególnie ciekawe przy bojlerach, grzałkach i prostych układach ogrzewania elektrycznego. Nie zastępuje klasycznego falownika sieciowego i nie jest uniwersalnym zasilaczem do całego domu. Ale tam, gdzie trzeba zamienić słońce w ciepłą wodę, robi dokładnie to, czego oczekujemy.
