Długie przewody HDMI - jak działa wzmacniacz sygnału?

Tworzenie stabilnej infrastruktury multimedialnej w domu, warsztacie czy obiekcie komercyjnym wymaga od instalatora rozumienia praw fizyki rządzących przesyłem sygnałów o wysokiej częstotliwości. Bezpośrednie i bezawaryjne połączenie źródła obrazu z wyświetlaczem oddalonym o kilkanaście metrów staje się wyzwaniem ze względu na degradację fali elektromagnetycznej w miedzianym przewodniku. Do realizacji takich zadań wykorzystuje się dedykowany kabel połączeniowy ze wzmacniaczem HDMI 1.4 High Speed + Ethernet 4K30Hz UHD HDMI-A/HDMI-A M/M 10m AK-330118-100-S, który pozwala przesyłać obraz wysokiej rozdzielczości na odległość dziesięciu metrów bez utraty ostrości czy zakłóceń cyfrowych. Wybór rozwiązania przewodowego zintegrowanego z aktywną elektroniką regenerującą sygnał to wyraz dbałości o ciągłość transmisji oraz niezależność od zawodnych połączeń bezprzewodowych.

Zjawisko tłumienia w długich miedzianych torach transmisyjnych

Wraz ze wzrostem długości przewodu miedzianego pojawiają się ograniczenia wynikające z właściwości fizycznych materiału. Transmisja HDMI opiera się na technologii symetrycznego przesyłania sygnałów różnicowych TMDS, gdzie dane przekazywane są z bardzo wysoką częstotliwością. Na poziomie wielokrotnych gigabitów na sekundę miedziany rdzeń przestaje zachowywać się jak zwykły przewodnik prądu stałego, a zaczyna ujawniać cechy długiej linii falowej.

Przyczyny degradacji sygnału cyfrowego

Główną przyczyną problemów z obrazem na dużych odległościach jest tłumienie sygnału wysokiej częstotliwości, wywołane stratami w miedzi oraz w dielektryku izolacyjnym. Na skutek tego zjawiska przebiegi prostokątne reprezentujące bity informacji ulegają zaokrągleniu, a impulsy o krótkim czasie trwania tracą swoją amplitudę.

Na spadek jakości transmisji wpływają następujące czynniki:

• efekt naskórkowy: prąd o wysokiej częstotliwości płynie wyłącznie cienką zewnętrzną warstwą żyły miedzianej, co drastycznie zmniejsza jej efektywny przekrój poprzeczny

• pojemność elektryczna pomiędzy sąsiednimi żyłami wewnątrz kabla, powodująca przesłuchy

• zniekształcenia czasowe (tzw. jitter), prowadzące do gubienia synchronizacji przez odbiornik

• spadek napięcia na długiej linii zasilającej szynę sygnałową

Gdy pasywny przewód nie jest w stanie dostarczyć fali o odpowiedniej amplitudzie, wbudowany w telewizor lub projektor układ dekodujący gubi pojedyncze pakiety danych. W praktyce objawia się to pojawianiem się "śniegu", białych pikseli na ekranie, okresowym zanikaniem obrazu lub całkowitym brakiem połączenia.

Rola aktywnego repeatera w kablu zasilanym z szyny HDMI

Aby zapobiec zjawisku utraty ciągłości transmisji cyfrowej na odcinku dziesięciu metrów, konieczne jest zastosowanie układu regenerującego. W konstrukcji przewodu zastosowano wbudowany w jedną z wtyczek aktywny equalizer, którego zadaniem jest odbiór osłabionego sygnału, jego wyczyszczenie ze zniekształceń oraz wzmocnienie do poziomów nominalnych przed wprowadzeniem do odbiornika.

Zasada działania i wymóg kierunkowości

Układ elektroniczny wzmacniacza nie wymaga podłączania zewnętrznego zasilacza sieciowego. Urządzenie czerpie energię bezpośrednio z linii zasilającej +5V obecnej w standardowym stykopisku interfejsu HDMI (styk numer 18). Niewielki pobór prądu przez mikroprocesor regenerujący pozwala na stabilną pracę bez obciążania portu nadajnika.

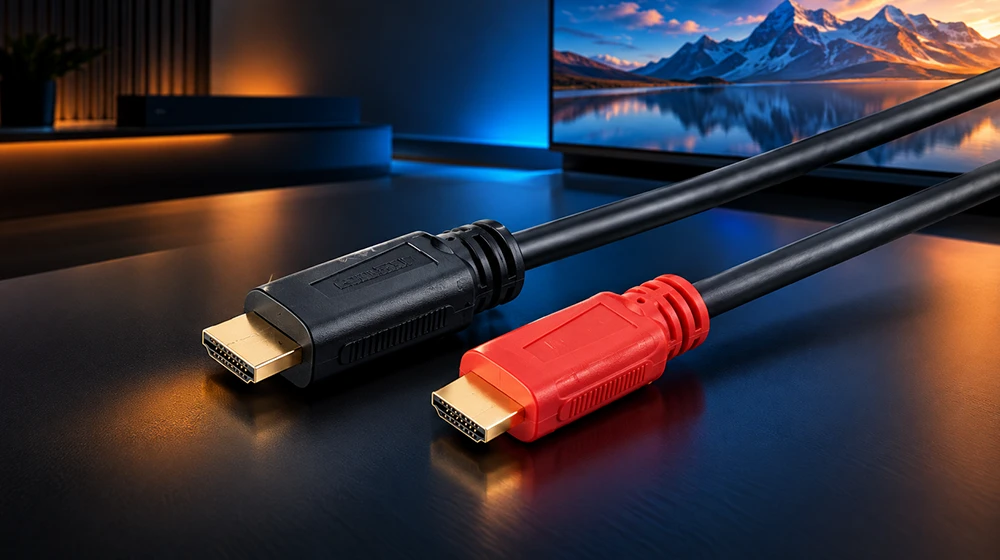

Zastosowanie aktywnego modułu narzuca jednak bezwzględną zasadę, jaką jest kierunkowość montażowa. Jedna ze stron kabla pełni funkcję wejścia sygnałowego (wyraźnie oznaczona jako Source lub Input) i musi być wpięta do nadajnika, np. komputera, odtwarzacza czy rejestratora. Druga wtyczka, zawierająca mikroukład repeatera (oznaczona jako Display lub Output), odpowiada za podłączenie do odbiornika w postaci telewizora, monitora bądź projektora. Odwrotne podłączenie przewodu uniemożliwi przesłanie obrazu, gdyż wbudowany wzmacniacz działa jednokierunkowo.

Standard HDMI 1.4 High Speed z kanałem Ethernet w praktyce

Specyfikacja techniczna HDMI 1.4 definiuje podstawowe wymagania dotyczące szerokości pasma oraz obsługiwanych rozdzielczości. Całkowita przepustowość linii TMDS wynosi w tym standardzie 10,2 Gb/s, co pozwala na pełne przesyłanie sygnału w jakości Full HD przy 60 Hz, a także rozdzielczości 4K przy częstotliwości odświeżania 30 Hz.

Zastosowanie dodatkowych linii sygnałowych

Oprócz standardowych par skrętnych dedykowanych dla wideo i wielokanałowego dźwięku cyfrowego, przewód wyposażono w kanał Ethernet HEC, łączący funkcje sieciowe z kanałem zwrotnym audio ARC.

Dostępne funkcjonalności obejmują:

1. przesyłanie strumienia danych internetowych pomiędzy połączonymi urządzeniami z prędkością do 100 Mb/s

2. zwrotny przesył dźwięku cyfrowego z telewizora do amplitunera bez użycia dodatkowego kabla Toslink

3. pełną obsługę palety barw Deep Color oraz formatu 3D

4. wymianę komend sterujących CEC umożliwiających obsługę całego zestawu jednym pilotem

Częstotliwość odświeżania 30 Hz przy rozdzielczości 4K idealnie odpowiada potrzebom systemów monitoringu wizyjnego, prezentacji multimedialnych, wyświetlania treści reklamowych czy statycznych pulpitów roboczych. Zapewnia wyrazisty obraz przy jednoczesnym zachowaniu niskiego zapotrzebowania na pasmo transmisyjne.

Niezależność przesyłu przewodowego i zasady montażu

W erze powszechnej cyfryzacji bezprzewodowej powrót do tradycyjnego okablowania jest świadomym wyborem inżynieryjnym. Łączność radiowa Wi-Fi czy systemy bezprzewodowego przesyłu wideo podlegają ciągłym zakłóceniom ze strony innych sieci, są podatne na opóźnienia i wymagają skomplikowanej konfiguracji. Stosując stałe połączenie kablowe, użytkownik zyskuje zerowe opóźnienia, pełną odporność na zagłuszanie oraz brak kompresji stratnej.

Podczas układania długiego przewodu w peszlach, korytach kablowych czy pod tynkiem należy pamiętać o fizycznych ograniczeniach miedzi. Należy unikać ostrych zagięć, które mogą uszkodzić wewnętrzną geometrię ekranowania i doprowadzić do powstania odbić falowych. Zaleca się również zachowanie bezpiecznej odległości od równolegle biegnących kabli zasilających 230V, aby zakłócenia elektromagnetyczne nie indukowały się wewnątrz linii sygnałowych.

Rzetelne podejście do wykonania instalacji przewodowej to wyraz szacunku dla własnego czasu i środków. Solidny przewód ze wzmacniaczem to trwała inwestycja, która zapewnia bezproblemowe działanie systemu audiowizualnego przez lata.
