Jak podłączyć ogranicznik przepięć? Praktyczny poradnik krok po kroku

Jak podłączyć ogranicznik przepięć?

Przepięcia w instalacji elektrycznej mogą prowadzić do poważnych uszkodzeń urządzeń elektrycznych i elektronicznych. Aby skutecznie zabezpieczyć dom lub miejsce pracy przed nagłymi skokami napięcia, warto zastosować ogranicznik przepięć. Prawidłowy montaż tego elementu jest kluczowy dla skutecznej ochrony i długowieczności instalacji elektrycznej. W niniejszym poradniku wyjaśniamy, czym jest ogranicznik przepięć, jak go podłączyć oraz na co zwrócić uwagę podczas instalacji.


Czym jest ogranicznik przepięć i dlaczego warto go zamontować?

Ogranicznik przepięć to element instalacji elektrycznej, który chroni urządzenia przed nagłymi skokami napięcia. Przepięcia mogą wynikać z wyładowań atmosferycznych, zakłóceń w sieci energetycznej czy włączania i wyłączania urządzeń o dużej mocy. Zamontowanie ochronnika przepięciowego pozwala uniknąć kosztownych awarii i poprawić bezpieczeństwo instalacji.

Jakie są rodzaje ograniczników przepięć i ich zastosowanie?

Wyróżniamy kilka rodzajów ograniczników przepięć:

  • Typ 1 – stosowany głównie w budynkach z instalacją odgromową.
  • Typ 2 – zabezpiecza instalację elektryczną przed przepięciami z sieci energetycznej.
  • Typ 3 – stosowany do ochrony konkretnych urządzeń elektronicznych.

Dobór odpowiedniego ogranicznika zależy od rodzaju instalacji i stopnia ryzyka wystąpienia przepięć. A także od oczekiwanego poziomu ochrony.


montaż ogranicznika przepięć

Gdzie zamontować ogranicznik przepięć w instalacji elektrycznej?

Miejsce montażu ogranicznika przepięć zależy od jego rodzaju:

  • Typ 1 montuje się w rozdzielnicy głównej budynku,
  • Typ 2 instalowany jest w podrozdzielnicach,
  • Typ 3 może być montowany bezpośrednio przy chronionych urządzeniach.

Jakie narzędzia są potrzebne do montażu?

Aby prawidłowo zamontować ogranicznik przepięć, będziesz potrzebować:

  • Wkrętak izolowany,
  • Przewody o odpowiednim przekroju,
  • Szczypce do zaciskania przewodów,
  • Miernik napięcia.

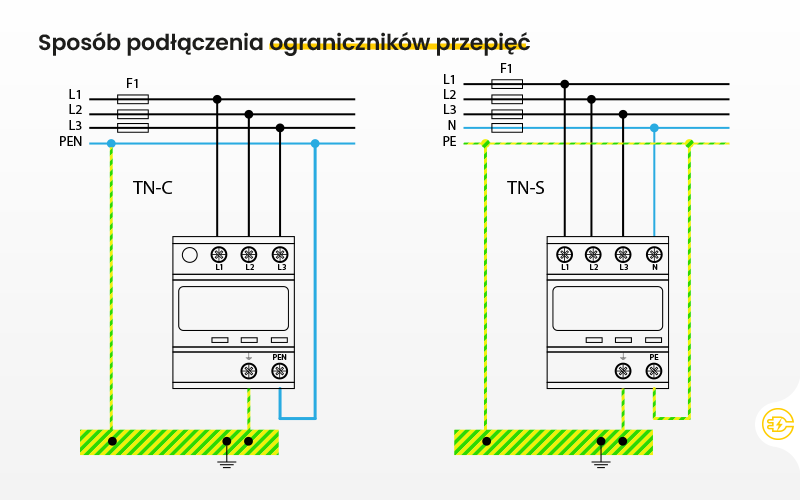

schemat podłączenia ogranicznika przepięć

Jak podłączyć ogranicznik przepięć? Instrukcja krok po kroku

  1. Odłącz zasilanie w rozdzielnicy głównej.
  2. Wybierz odpowiednie miejsce montażu zgodnie ze schematem podłączenia ogranicznika przepięć.
  3. Podłącz przewody zgodnie z instrukcją producenta (L, N, PE).
  4. Dokręć złącza i upewnij się, że wszystkie przewody są dobrze zamocowane.
  5. Sprawdź poprawność instalacji przy użyciu miernika.
  6. Włącz zasilanie i przetestuj działanie ochronnika przepięciowego. Raczej jego niezadziałanie przy poprawnym podłączeniu.

Najczęstsze błędy przy montażu i jak ich uniknąć

  • Błędne podłączenie przewodów – może prowadzić do nieskutecznej ochrony.
  • Nieodpowiedni dobór ogranicznika – każdy typ ma inne zastosowanie.
  • Brak uziemienia – ogranicznik przepięć powinien być podłączony do instalacji uziemiającej.

Czy montaż ogranicznika przepięć można wykonać samodzielnie?

Montaż ochronnika przepięciowego wymaga podstawowej wiedzy elektrycznej. Jeśli nie masz doświadczenia w pracach z instalacjami elektrycznymi, warto skorzystać z usług wykwalifikowanego elektryka.

Podsumowanie – jak skutecznie zabezpieczyć instalację elektryczną?

Podłączenie ogranicznika przepięć jest kluczowym krokiem w zabezpieczeniu instalacji elektrycznej. Ważne jest prawidłowe dobranie typu ochronnika w nomenklaturze elektrycznej ochronnik to błędna nazwa ogranicznika przepięć, choć często stosowana zamiennie wprowadza w błąd, bo wcale nie chroni, a jedynie ogranicza skutki , jego poprawny montaż oraz przestrzeganie zasad bezpieczeństwa. Stosowanie się do instrukcji pozwoli uniknąć błędów i zapewni skuteczną ochronę przed przepięciami.
