Bezpieczne pomiary - Jak działa multimetr NCV?

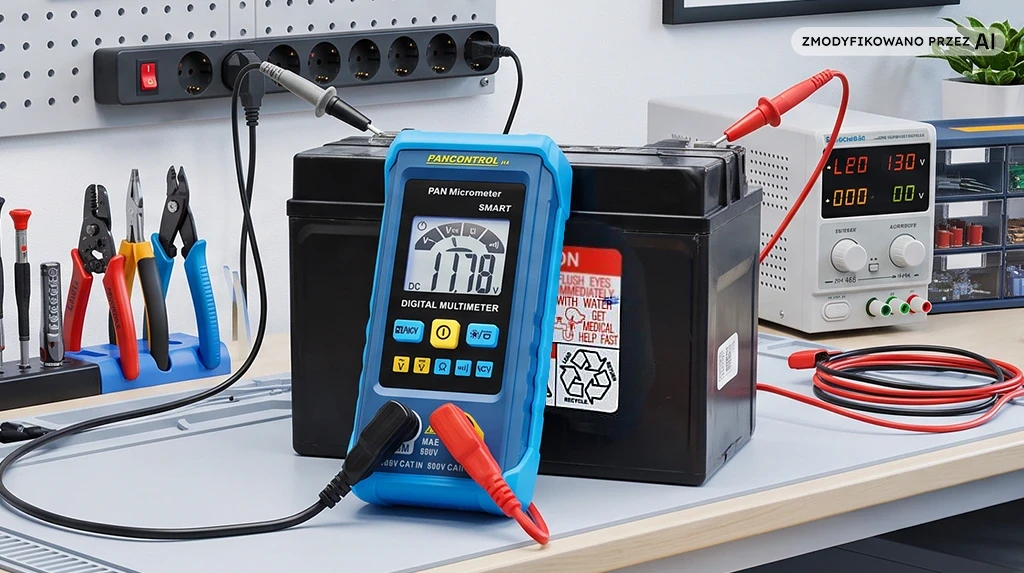

Własnoręczna obsługa oraz kontrola domowej instalacji elektrycznej wymaga od gospodarza nie tylko wiedzy teoretycznej, ale także odpowiedniego oprzyrządowania pomiarowego. Praca z napięciem sieciowym stawia przed użytkownikiem surowe wymogi w zakresie ochrony zdrowia i mienia. Podstawowym narzędziem w bezpiecznej weryfikacji obwodów jest Multimetr cyfrowy NCV KAT II 600V KAT III 300V PAN MICROMETER, który umożliwia rzetelną ocenę parametrów prądowych bez narażania użytkownika na bezpośredni kontakt z przewodnikami pod napięciem. Rozsądny wybór miernika oraz znajomość klas bezpieczeństwa stanowią fundament samodzielności warsztatowej i odpowiedzialnego zarządzania domową infrastrukturą.

Klasy bezpieczeństwa instalacyjnego a fizyka pomiarów

Urządzenia pomiarowe stosowane w elektrotechnice klasyfikowane są według kategorii przepięciowych opartych na normach międzynarodowych. Parametry te określają odporność przyrządu na wyładowania, przepięcia łączeniowe oraz wyładowania atmosferyczne przenoszone przez sieć energetyczną. Świadomy elektryk lub majsterkowicz musi bezwzględnie przestrzegać wyznaczonych granic pracy miernika. Każda kategoria przepięciowa odpowiada innemu stopniowi narażenia na uszkodzenia wynikające z nagłych skoków napięcia w sieci.

Znaczenie oznaczeń KAT II i KAT III

Oznaczenia kategorii określają bliskość fizyczną przyrządu od głównego źródła zasilania lub przyłącza energetycznego budynku. Im niższa impedancja źródła, tym większy potencjalny prąd zwarciowy, co wymusza stosowanie wyższej kategorii ochronnej.

Kategoria druga obejmuje pomiary wykonywane w odbiornikach energii podłączonych do gniazd sieciowych. Należą do nich urządzenia gospodarstwa domowego, elektronika użytkowa oraz przenośne elektronarzędzia. Z kolei kategoria trzecia odnosi się do bezpośredniego badania obwodów wewnątrz instalacji stacjonarnej budynku, takich jak tablice rozdzielcze, wyłączniki nadprądowe, puszkowe połączenia przewodów czy trójfazowe gniazda zasilające.

• ochrona przed przepięciami impulsowymi w domowej sieci zasilającej

• dostosowanie do pracy przy urządzeniach podłączonych bezpośrednio do gniazd

• dopuszczalny limit napięcia roboczego chroniący obudowę i wewnętrzne bezpieczniki

• bezpieczne badanie połączeń wewnątrz tablic rozdzielczych o wyższym obciążeniu

Użycie miernika o niedostatecznej kategorii w miejscu o wysokim potencjale prądu zwarciowego grozi powstaniem łuku elektrycznego. Wskutek odparowania elementów przewodzących wewnątrz miernika dochodzi do natychmiastowego wzrostu ciśnienia i zniszczenia obudowy. Odpowiedzialność za właściwy dobór sprzętu spoczywa zawsze na osobie wykonującej badanie.

Bezdotykowa detekcja napięcia jako element ochrony osobistej

Jedną z najbardziej pożytecznych funkcji we współczesnej diagnostyce jest funkcja bezdotykowego wykrywania napięcia, znana pod skrótem NCV. Mechanizm ten wykorzystuje zjawisko, jakim jest indukcja pojemnościowa, rejestrując zmienne pole elektryczne obecne wokół przewodów pod napięciem.

Zastosowanie detektora pola w codziennej pracy

Przed przystąpieniem do jakichkolwiek prac monterskich, takich jak wymiana gniazda czy wiercenie otworów w ścianie, niezbędne jest potwierdzenie stanu braku napięcia. Wykorzystanie funkcji wykrywania pola elektrycznego pozwala zminimalizować ryzyko porażenia prądem bez konieczności bezpośredniego wprowadzania sond do obwodu.

Procedura weryfikacyjna obejmuje następujące kroki:

1. wizualna kontrola stanu technicznego miernika oraz obudowy

2. uruchomienie funkcji detekcji pola i sprawdzający pomiar na znanym, działającym źródle zasilania

3. zbliżenie czujnika do badanego przewodu lub punktu instalacji

4. ocena sygnału optycznego i akustycznego emitowanego przez urządzenie

5. końcowe potwierdzenie braku napięcia za pomocą tradycyjnych sond pomiarowych

Sprawdzony test bezdotykowy NCV umożliwia błyskawiczne odszukanie uszkodzeń w przewodach, identyfikację przerwanego obwodu w sznurach doświetleniowych czy zlokalizowanie właściwego bezpiecznika w rozdzielnicy. Należy jednak pamiętać, że metody bezdotykowe mają charakter pomocniczy i nie zastępują bezpośredniego pomiaru dwubiegunowego przed fizycznym dotknięciem odłączonych żył.

Podstawowe wielkości elektryczne i technika wykonywania pomiarów

Rzetelna diagnostyka wymaga precyzji oraz rozumienia zależności wynikających z praw elektrotechniki. Właściwie przeprowadzony pomiar napięcia, prądu oraz rezystancji stanowi podstawę do formułowania trafnych wniosków na temat sprawności urządzeń.

Pomiar napięcia stałego i przemiennego

Napięcie elektryczne to różnica potencjałów między dwoma punktami obwodu. W instalacjach domowych spotykamy napięcie przemienne, podczas gdy akumulatory i układy elektroniczne operują na napięciu stałym. Błąd polegający na niewłaściwym ustawieniu zakresu może doprowadzić do błędnych odczytów lub uszkodzenia układu wejściowego.

Podczas badania wartości napięcia miernik podłącza się równolegle do mierzonego elementu. Istotne jest zapewnienie pewnego styku sond z punktami pomiarowymi. W przypadku napięcia stałego zwrócić należy uwagę na polaryzację, choć cyfrowe układy wskazują wartość ujemną w przypadku zamiany przewodów.

Badanie rezystancji i ciągłości obwodu

Ocena rezystancji pozwala sprawdzić stan uzwojeń silników, grzałek oraz wyznaczyć sprawność ścieżek prądowych. Pomiar oporności zawsze wykonuje się przy bezwzględnie odłączonym zasilaniu. Wprowadzenie zewnętrznego napięcia na zaciski miernika ustawionego w tryb omomierza prowadzi do spalenia wewnętrznego bezpiecznika ochronnego.

Przydatna funkcja, jaką jest ciągłość obwodu z brzęczykiem, ułatwia szybkie prześledzenie dróg prądowych. Sygnał dźwiękowy informuje operatora o niskiej oporności przejścia, co pozwala na sprawne sprawdzanie bezpieczników, ciągłości przewodów neutralnych oraz stanu styków w przełącznikach bez potrzeby ciągłego spoglądania na wyświetlacz.

Wykrywanie nieprawidłowości w domowych odbiornikach

Diagnostyka uszkodzonych elektronarzędzi czy sprzętu AGD opiera się na wykonywaniu pomiarów sekwencyjnych. W pierwszej kolejności bada się stan kabla zasilającego oraz włącznika sieciowego. Przerwany przewód fazowy lub neutralny to najczęstsza przyczyna awarii urządzeń użytkowanych w trudnych warunkach warsztatowych. Kolejnym etapem jest weryfikacja elementów wykonawczych, takich jak termostaty, grzałki czy szczotki węglowe w silnikach komutatorowych. Systematyczne podejście eliminuje potrzebę pochopnej wymiany sprawnych podzespołów.

Rzemieślnicza dbałość o sprzęt pomiarowy

Trwałość i dokładność przyrządów diagnostycznych zależy od kulturalnej eksploatacji i regularnej konserwacji. Szacunek do narzędzi przymusza użytkownika do przestrzegania podstawowych zasad przechowywania oraz użytkowania. Prawidłowa diagnostyka obwodów elektrycznych wymaga niezawodnego sprzętu, który nie zafałszuje wyników pomiarowych.

• regularna kontrola stanu izolacji przewodów pomiarowych

• wymiana baterii zasilającej natychmiast po pojawieniu się wskaźnika rozładowania

• przechowywanie miernika w suchym miejscu wolnym od pyłu i skrajnych temperatur

• niedopuszczanie do przekraczania dopuszczalnych zakresów prądowych i napięciowych

Praca z energią elektryczną wymaga pokory i skrupulatności. Każde pominięcie zasad ochrony osobistej lub zignorowanie parametrów sprzętu grozi wypadkiem. Rzetelny miernik uniwersalny PAN MICROMETER w rękach świadomego użytkownika staje się niezawodnym wsparciem w utrzymaniu sprawności i bezpieczeństwa domowego gospodarstwa.
