Dzień dobry
Mam pytanie. Z uwagi na małą ilość miejsca w rozdzielnicy mieszkaniowej pominięty został FR. Zamontowano tylko RCD oraz bezpieczniki nadmiarowo prądowe. W takim wypadku potrzebuje wyłącznik 3 fazowy RCD który spełnia również normy dla wyłącznika FR (norma PN-EN 60898-1 oraz PN-EN60947-2), aby mi nikt tego nie zakwestionował . Na stronie tim.pl znalazłem tego typu RCD, jednak potrzebowałbym potwierdzenie czy na pewno on się nada.
WYŁĄCZNIK DFS4 040‑4/0,03‑A RÓŻNICOWO‑PRĄDOWY 3‑FAZOWY 72134901
https://www.tim.pl/wylacznik-dfs4-040-40-03-a-roznicowo-pradowy-3-fazowy-72134901/p/0001-00018-35589
Bardzo dziękuje za odpowiedź i pozdrawiam.
Odpowiedzi (6)
-
-
Dziekuje za odpowiedź. Problem jest tego typu że z uwagi na brak wyłącznika głównego tablicy, zakwestionowano mi że wyłączniki nadprądowe które są zamontowane, nie mogą służyć jako rozłącznik izolacyjny, ponieważ nie spełniają norm (nie pełnią funkcji wyłącznika izolacyjnego).
Zobacz więcejDziekuje za odpowiedź. Problem jest tego typu że z uwagi na brak wyłącznika głównego tablicy, zakwestionowano mi że wyłączniki nadprądowe które są zamontowane, nie mogą służyć jako rozłącznik izolacyjny, ponieważ nie spełniają norm (nie pełnią funkcji wyłącznika izolacyjnego). Nakaz montażu wyłącznika głównego bądź wyłaczników nadprądowych spęłniających funkcje wyłączników izolacyjnych. Dlatego pomyślałęm i szukam RCD która zabezpiecza te wszystkie obwody i będzie przy okazji spełniać funkcje wyłącznika izolacyjnego. (tak jak wspomiałem, na wyłącznik główny nie ma miejsca)
-
Bartłomiej Jaworski Ekspert
- Ostatnia wizyta:
- W serwisie od:
- 38 pytań
- 531 odpowiedzi
- 99.8% pozytywnych ocen od użytkowników
@MarcinTomaszek: W takim wypadku mogę polecić zwykłe wyłączniki nadprądowe od EATON, gdzie w pozycji wyłączonej mamy odległość między stykiami 4mm lub większą co spełnia wymóg rozłączenia izolacyjnego.
Lub też wyłączniki innych producentów które spełniają ten wymóg.
-
A w kwestii różnicówki którą podesłałem wyżej (WYŁĄCZNIK DFS4 040‑4/0,03‑A RÓŻNICOWO‑PRĄDOWY 3‑FAZOWY 72134901), spełnia ona wymóg rozłaczenia izolacyjnego?
Zobacz więcejA w kwestii różnicówki którą podesłałem wyżej (WYŁĄCZNIK DFS4 040‑4/0,03‑A RÓŻNICOWO‑PRĄDOWY 3‑FAZOWY 72134901), spełnia ona wymóg rozłaczenia izolacyjnego? Pytam dlatego gdyż na stronie sklepu TIM jest informacja o obu normach natomiast w karcie katalogowej takiej informacji już znaleść nie mogę. Różnicówka jest do mnie w drodze, dlatego chciałbym się upewnić.
Pozdrawiam!
-
Bartłomiej Jaworski Ekspert
- Ostatnia wizyta:
- W serwisie od:
- 38 pytań
- 531 odpowiedzi
- 99.8% pozytywnych ocen od użytkowników

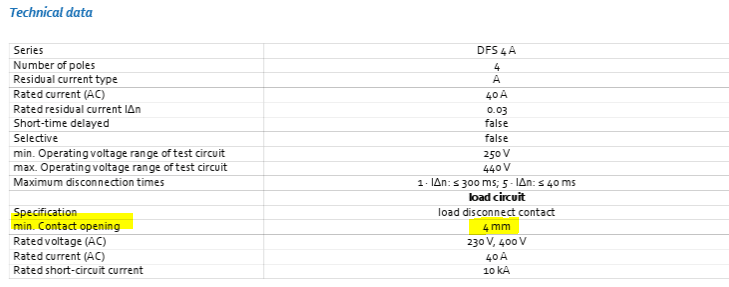

@MarcinTomaszek: ma przerwę izolacyjną conajmniej 4mm więc ten wymóg spełnia
Dlaczego akurat wybrał Pan doepke?
Link: https://www.doepke.de/en/products/protect/residual-current-circuit-breakers-rccbs/type-of-residual-c
-
-
-
- Ostatnia wizyta:
- W serwisie od:
- 47 pytań
- 974 odpowiedzi
- 96.9% pozytywnych ocen od użytkowników
Generalnie powinno się robić tak jak w projekcie. W rozdzielnicach deweloperskich nie spotkasz rozłącznika-tam też wyłącza się zasilanie różnicówką.
Czytaj także:
Wyłącznik różnicowo prądowy
Potrzebuję wyłącznik różnicowo-prądowy klasa A EV 40A 6
Wyłączniki różnicowo-prądowe EATON - jakie konkretnie obr
Witam,proszę o poradę:1. Jakie konkretnie wyłączniki różnicowo-prąd
Wyłącznik różnicowo prądowy\
Witam, jak powinna zareagować różnicówka przy połączeniu prze
Jak podłączyć włącznik światła?
Samodzielne podłączenie włącznika światła może być satysfakcjonując
Jak podłączyć różnicówkę?
W artykule przyglądamy się roli wyłączników różnicowoprądowych, pop
Pięć lat 5SV1 – jak jednomodułowe wyłączniki różnicowo-na
Seria 5SV1 od Siemens ma już pięć lat. Jak jednomodułowe wyłączniki
@MarcinTomaszek Dzień dobry,
prawdopodobnie myli Pan pojęcia i normy.
Zakładam że pisząc FR ma Pan na myśli rozłącznik modułowy, skoro mowa o mieszkaniówce.
@MarcinTomaszek Dzień dobry,
prawdopodobnie myli Pan pojęcia i normy.
Zakładam że pisząc FR ma Pan na myśli rozłącznik modułowy, skoro mowa o mieszkaniówce.
Przywołane przez Pana normy dotyczą wyłączników a nie rozłączników.
Jeśli szuka Pan rozłącznika, to właściwa norma to:
Główna różnica - rozłącznik rozłącza tylko prądy robocze, wyłącznik robocze i uszkodzeniowe. Zatem to wyłącznik jest rozwiązaniem bardziej kompleksowym.
Teraz pytanie - pisze Pan o kwestionowaniu? Dlaczego?
Jedyny przypadek do kwestionowania to taki, gdy w projekcie technicznym narysowany jest rozłącznik, a prefabrykowana rozdzielnica go mieć nie będzie/ nie ma Rozłączniki nie są wymagane ]z automatu.. Podrzucam mój film nt niezbędnych minimalnych zabezpieczeń w rozdzielnicy.
