Odpowiedzi (4)
- Sortuj według
- Ostatnio dodane
- Najwyżej ocenione
- Sortuj od najstarszych
Zaloguj się, żeby odpowiedzieć
-
-
- Ostatnia wizyta:
- W serwisie od:
- 30 pytań
- 1054 odpowiedzi
- 98.7% pozytywnych ocen od użytkowników
A tak z ciekawości - co to za model sterownika?
-
Tomasz Brzostowski Ekspert ds. fotowoltaiki
- Ostatnia wizyta:
- W serwisie od:
- 25 pytań
- 1000 odpowiedzi
- 98.4% pozytywnych ocen od użytkowników
@Zhandos62: WJZH-M01
-
Tomasz Brzostowski Ekspert ds. fotowoltaiki
- Ostatnia wizyta:
- W serwisie od:
- 25 pytań
- 1000 odpowiedzi
- 98.4% pozytywnych ocen od użytkowników
Krańcówki należy podłączyć między SW1 i DC-/COM, oraz między SW2 i DC-/COM. Podobnie należy podłączyć przyciski ręczne K1 i K2.
Czytaj także:
Zasada działania wyłącznika bezpieczeństwa
Proszę @Schneider Electric o informację zasady działania wyłącznika
Jaka siła jest potrzebna do przełączenia wyłącznika?
Gdzie mogę znaleźć informację jaka siła jest potrzebna do uruchomie
Wyłącznik krańcowy - zamiennik telemecanique
Proszę o znalezienie zamiennika krańcówki ze zdjęcia. Głowica i moc
Aparatura modułowa Siemens - dlaczego warto ją wybrać?
Czego nie wiesz o aparaturze modułowej? Co ją wyróżnia? Czy modułów
Jak podłączyć włącznik światła?
Samodzielne podłączenie włącznika światła może być satysfakcjonując
Ostrożnie z prądem - środki ochrony przeciwporażeniowej
Ochrona przed porażeniem prądem elektrycznym w domu jest kluczowym

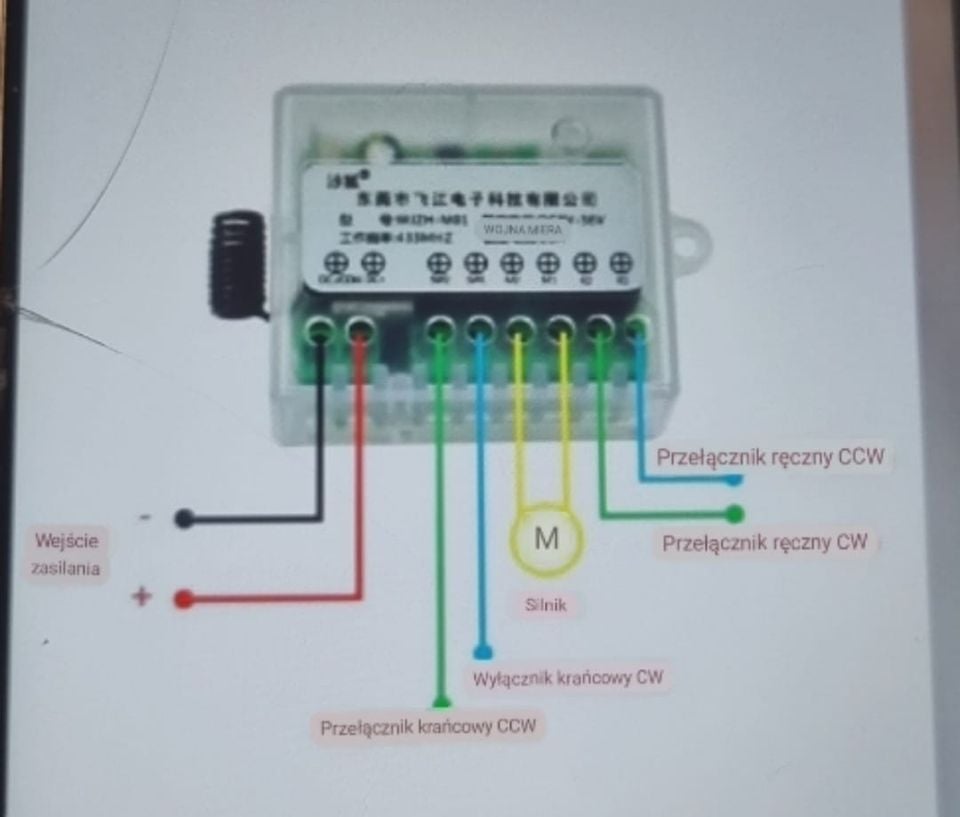

Wedle wyprowadzeń sterownik posiada dwa wyjścia na dwa wyłączniki krańcowe ( cw i ccw ) .
* cw - clock wise = zgodnie ze wskazówkami zegara
* ccw - counter clock wise = odwrotnie do wskazówek zegara .
W mechanice gdy do czynienia mamy z ruchem posuwistym, a nie obrotowym należy odczytać to jako :
Cw- posów do przodu a CCW - jako powrót co za tym idzie przy skrajnym położeniu siłownika gdy jest cofnięty (ccw) i analogicznie gdy jest wysunięty na maxa ( cw ) .
Co do polaryzacji to niestety bez dokumentacji ciężko ocenić czy krańcówka ma przerwać plus czy minus . Najczęściej układy tego typu mają sygnał z minusa ale regóły nie ma .
Jeśli masz rozwiązać problem na zasadzie prób i błędów proponuje podać na cw oraz ccw minus krańcówkami .
Zakladam że ten sterownik to defacto typowy ,,mostek H ,, ( H bridge) i tam kluczują masy
