Styki pomocnicze - niby człowiek wie, a całe życie się uczy...

zdjęcie użytkownika Piotr Bibik
Piotr Bibik

Czy wiecie jaka jest różnica pomiędzy poniższymi stykami?

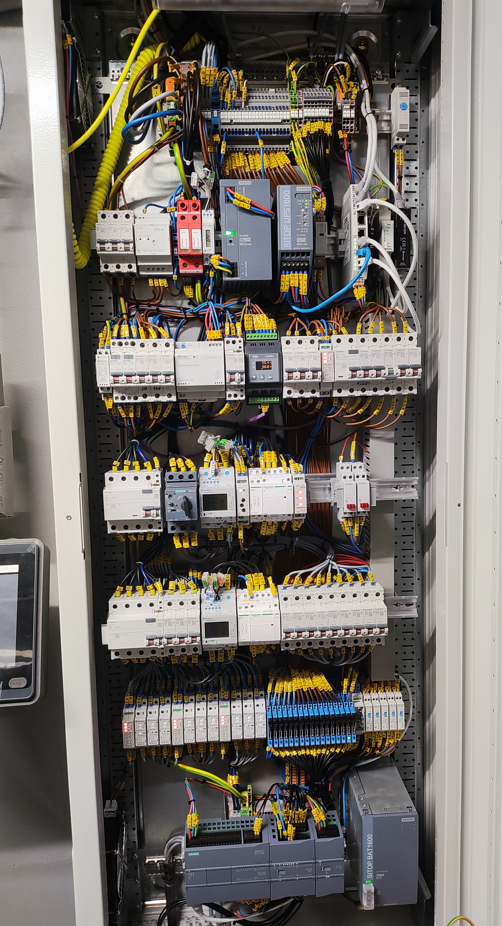

Jak mówią "skleroza nie boli" wiec ustalenie (a raczej przypomnienie sobie) różnicy pomiędzy tymi stykami zajęło mi kilka godzin spędzonych przy rozdzielnicy w poszukiwaniu błędu w oprzewodowaniu. Cóż kilka styków "pomocniczych" połączonych równolegle do zdalnej sygnalizacji... raz działa, a raz nie... Teraz już wiem gdzie szukać ;) więc najbliższy weekend znowu bawię się przewodami....

Rozwiązane! Idź do rozwiązania.

4

Odpowiedzi

Odpowiedzi (4)

  • zdjęcie użytkownika artel electric
    artel electric
    • Ostatnia wizyta:
    • W serwisie od:
    • 37 pytań
    • 2309 odpowiedzi
    • 98.1% pozytywnych ocen od użytkowników
    Kopiuj link
    Zgłoś naruszenie

    Styk pomocniczy informuje o stanie położenia styków głównych, styk alarmowy natomiast przełącza i informuje w przypadku zaistniałych anomalii w obwodzie roboczym aparatu głównego. W zależności od funkcji tego aparatu np. przeciążenia, zwarcia, zapadu, zaniku etc

    Odpowiedz
    • zdjęcie użytkownika Piotr Bibik
      Piotr Bibik Ekspert ds. Inteligentnych budynków
      • Ostatnia wizyta:
      • W serwisie od:
      • 212 pytań
      • 2408 odpowiedzi
      • 98.9% pozytywnych ocen od użytkowników
      Kopiuj link
      Zgłoś naruszenie

      @artel electric: pierwsza odpowiedzi i trafna.

      Odpowiedz
      • zdjęcie użytkownika artel electric
        artel electric
        • Ostatnia wizyta:
        • W serwisie od:
        • 37 pytań
        • 2309 odpowiedzi
        • 98.1% pozytywnych ocen od użytkowników
        Kopiuj link
        Zgłoś naruszenie

        @Piotr Bibik: wow😀 to dorzucę jeszcze, że styk pomocniczy oczywiście również w pewnym sensie przybiera funkcje alarmowego, lecz już nieznana jest przyczyna zmiany położenia styków głównych co ma istotne znaczenie w przypadku konfiguracji z układami automatyki, sterowania, bezpieczeństwa i wszelkiego rodzaju urządzeniami peryferyjnymi.

        Odpowiedz
  • zdjęcie użytkownika Tomasz Brzostowski
    Tomasz Brzostowski Ekspert ds. fotowoltaiki
    • Ostatnia wizyta:
    • W serwisie od:
    • 30 pytań
    • 1762 odpowiedzi
    • 99.1% pozytywnych ocen od użytkowników
    Kopiuj link
    Zgłoś naruszenie

    Odpowiedź oznaczona przez autora jako pomocna

    Styki alarmowe przełączają się tylko przy zadziałaniu wyłącznika nadprądowego (zwarcie, przeciążenie), natomiast przy ręcznym wyłączeniu nadprądówki styki alarmowe nie przełączą się.

    Odpowiedz
