podwójne gniazdo z IP44

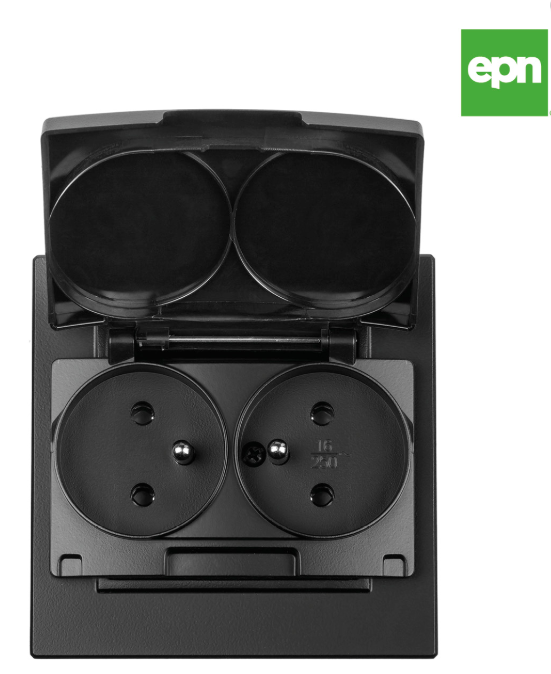

Bardzo dziwne podejście, że "innowacyjna klapka" jest wspólna dla obu gniazd. Dobrze byłoby usłyszeć tu odpowiedź producenta.

Elektroplast-Nasielsk niestety nie ma na forum, ale jak zauważył @Lechu1985  podobne rozwiązanie wprowadził @Kontakt Simon .

@Kontakt Simon  Możemy poprosić o odpowiedź w oparciu o wasz produkt z serii Aquaclick?

@Schneider Electric moze wy coś macie w swojej stajni?

Panie Pancerny jak i @artel electric , @Lechu1985  przy takich pytaniach zastanawiam sie nad ich sensem i do czego służą, co mają spowodować albo gdzie doprowadzić, bo nie sadze żeby producenci nie wiedzieli co produkują. Brałem udział w różnego rodzaju badaniach urządzeń pod kontem zabezpieczeń i dopuszczeń, certyfikacji itd. Po pierwsze chyba trzeba wyść od tego co to jest IP44 i trzymać sie tej nomenklatury. Gniazdko podwójne IP44 zachowuje swój stopień ochrony nawet przy włożonej jednej wtyczce. Klasa IP44 gwarantuje ochronę przed wnikaniem ciała stałego o średnicy większej niż 1 mm oraz przed bryzgami wody. A co to jest bryzgoszczelność ? Bryzgoszczelność, to stopień ochrony urządzenia przed bryzgami wody, czyli małym, naprawdę małym strumieniem wody jak np. rosa z rozpylacza, który może rozpraszać się z dowolnego kierunku. Oznacza, że woda rozpryskiwana na urządzenie nie powinna spowodować, np. zwarcia elektrycznego. A to daje gwarancję, że nawet jeśli jedno z gniazdek jest wolne, struktura gniazdka i jego zamknięcie pozostają w stanie, który zapewnia tę ochronę. Gniazdko podwójne IP44 jest zaprojektowane w taki sposób, aby nawet przy włożonej jednej wtyczce, pozostałe elementy (otwór, obudowa, itp.) były odpowiednio zabezpieczone przed wilgocią i pyłem. Nie bez znaczenia jest tez rodzaj wtyczki. Producenci czesto w instrukcjach swoich gniazdek wskazują na to, że powinno sie tez używać odpowiednich wtyczek do takiego gniazdka.

@Tom Ek @Lechu1985 Swego czasu @LegrandPM wprowadził na rynek gniazdo Plexo IP 66 charakteryzujące się zachowaniem deklarowanej szczelności również po załączeniu wtyczki lecz jest to wykonanie nt.

https://www.legrand.pl/pl/e-katalog/produkty/plexo-ip66-gniazdo-2pz-z-klapka-blokujaca-wtyczke-16-25

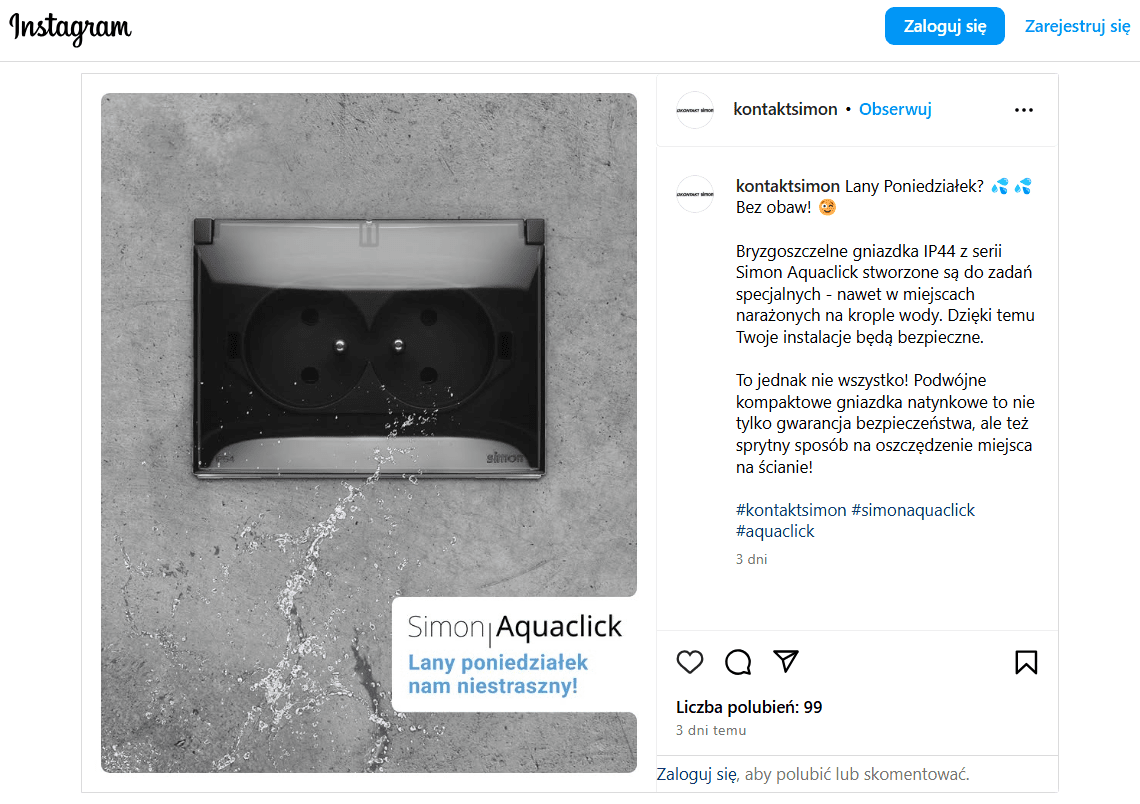

Zobaczcie takie samo rozwiązanie ma również Kontakt Simon w serii Aquaclick

Producent nie przewidział podpięcia tylko jednej wtyczki ;)

Chyba design przegrał z bezpieczeństwem :) Może redakcji uda się poprosić kogoś EPN o komentarz w tym temacie.

Cześć, kilka informacji jakie znalazłem na ten temat. Jednak, możliwe że jest zastosowany tutaj jakiś patent poparty normami i testami, ale pewnie tym producent pochwaliłby się.


• Gdy klapka jest zamknięta i nic nie jest wpięte – masz pełne IP44.

• Gdy wtyczka jest wpięta, a klapka nie może się domknąć – wtedy stopień IP44 nie jest zachowany.

• Szczelność zostaje przerwana, bo ochrona przed bryzgami wody nie jest kompletna – woda może dostać się przez szczelinę wokół wtyczki.

• Gniazdo podwójne z klapką i klasą IP44 traci swoją pełną szczelność (czyli nie spełnia już w pełni IP44), jeśli jest otwarte i używana jest tylko jedna wtyczka.


  Stopień ochrony IP44 oznacza:

• 4 – ochrona przed ciałami stałymi większymi niż 1 mm (np. druty, narzędzia),

• 4 – ochrona przed bryzgami wody z dowolnego kierunku

Niektóre gniazda IP44 lub wyższe (np. IP54, IP66) są tak zaprojektowane, że:

• Mają uszczelkę wokół wtyczki, która zapewnia szczelność nawet przy podłączonym urządzeniu.

• Współpracują z wtyczkami o odpowiednim kształcie i "hermetyczności" – np. specjalnymi przemysłowymi.

Tylko wtedy można mówić o zachowaniu klasy IP44 w trakcie użycia.

hehe ale mnie rozbawiłeś, nie znam niestety wszystkich użytkowników, ale oczywiście wszystkich pozdrawiam (oprócz "domsata"), ale do rzeczy. Pewne jest że każde gniazdo po podniesieniu maskownicy traci swoją szczelność na rzecz IP20, natomiast po wetknieciu wtyczki to trudno powiedzieć internety podają sprzeczne informacje. Tak na logikę biorąc to mogłoby się wydawać, że przy 44 może stopień zostanie zachowany, ale przy np 54 i wyżej to już można mieć wątpliwości, natomiast przy IP20 znów na logikę powinno się podnieść. Spróbujmy dopytać @Schneider Electric @LegrandPM @Krzysztof Stelęgowski
