Witam,

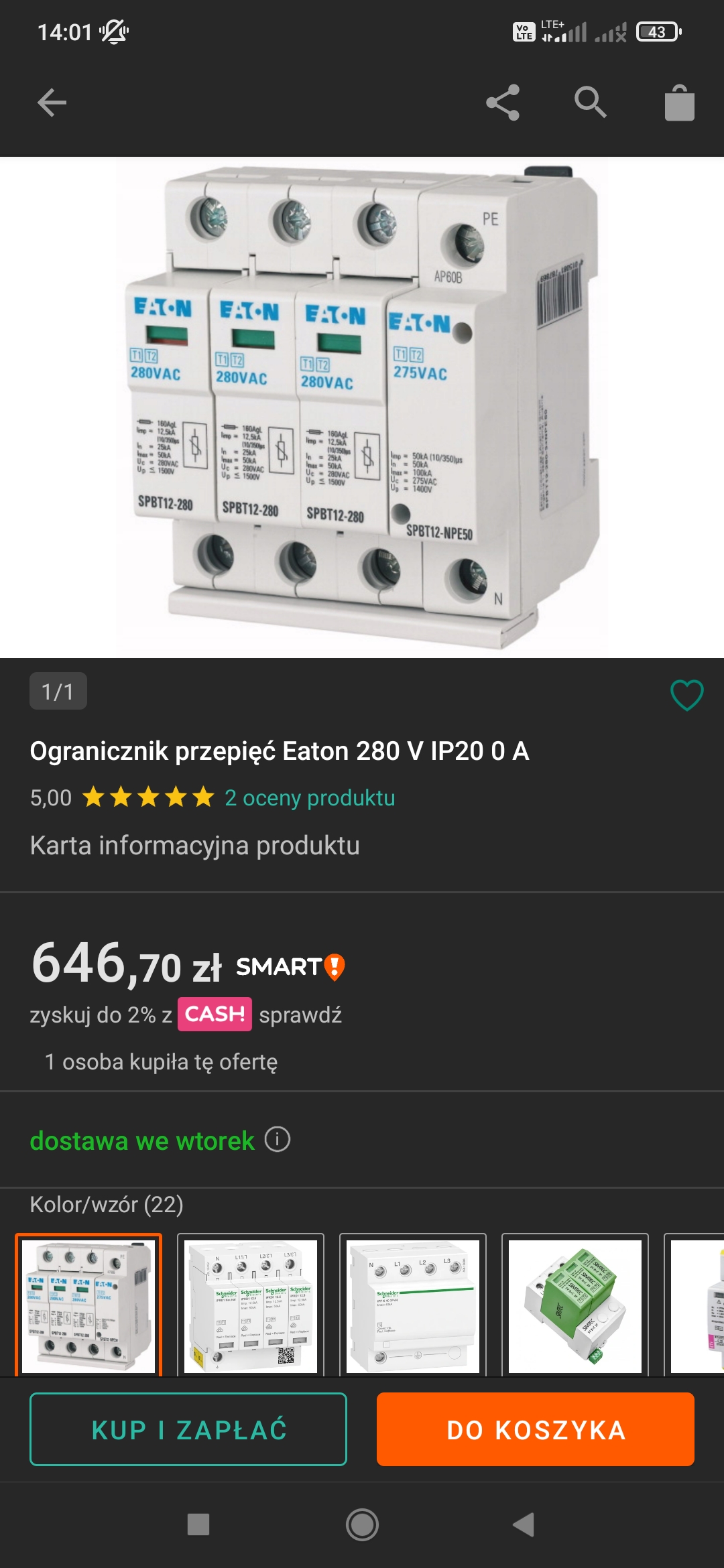

Jak to prawidłowo podłączyć?
Do tej pory podłączałem modele innego typu ( 3 fazy i N od góry, a PE do listwy na dole)
Dzięki!@EATON Electric
Odpowiedzi (15)
- Sortuj według
- Ostatnio dodane
- Najwyżej ocenione
- Sortuj od najstarszych
-
-
- Ostatnia wizyta:
- W serwisie od:
- 30 pytań
- 1841 odpowiedzi
- 98.7% pozytywnych ocen od użytkowników
Sorry, ale nie wytrzymam.
Panowie po co bicie "piany"? Co jeden to lepszy, jest instrukcja ? jest !!!!
jak nie wiemy dlaczego w przód, a nie w tył to może powstrzymajmy się z komentarzami w typie "elektroda", "murator"
Temat jest bardzo prosty, mamy do czynienia z sumowaniem, jak nie wiemy o co chodzi, proponuję wpierw zaglądnąć do źródeł i się douczyć, a nie bajtlować bez sensu.
https://www.eaton.com/pl/pl-pl/support/webinars-portal.html?source=post%3A1744321619812886044_1_Eato
-
Bartłomiej Jaworski Ekspert
- Ostatnia wizyta:
- W serwisie od:
- 28 pytań
- 448 odpowiedzi
- 99.8% pozytywnych ocen od użytkowników
@Oskar13z Ma Pan ogranicznik przepięć w układzie 3+1 z iskiernikiem sumującym.
Oznacza to, że w odróżnieniu od układów 4+0 gdzie zwieramy przewody robocze do uziemienia (dół aparatu),
w układzie 3+1 przewody fazowe zwieramy do N, a następnie z N do PE poprzez iskiernik sumujący.
Dokładnie jak podlinkował to życzliwie użytkownik @Maras324
Ponadto co gdzie podłączyć ma Pan nadrukowane na ograniczniku oraz w instrukcji dołączonej do opakowania aparatu.
Czym się różni układ 4+0 od 3+1 - zapraszam na eaton.pl
-
- Ostatnia wizyta:
- W serwisie od:
- 53 pytań
- 953 odpowiedzi
- 99.8% pozytywnych ocen od użytkowników
Pomijając już kwestię pod które zaciski podłączyć jakie przewody bo zostało to już wyjaśnione, dodam że przewód PE pomiędzy ogranicznikiem a GSW nie powinien być dłuższy niż 0,5m oraz powinien być poprowadzony z zachowaniem odstępu izolacyjnego od przewodów chronionych przez ten ogranicznik, aby ochrona przeciwprzepięciowa była skuteczna, chociaż to i tak nie jest jedyny warunek jaki powinien być spełniony.
-
- Ostatnia wizyta:
- W serwisie od:
- 5 pytań
- 485 odpowiedzi
- 100% pozytywnych ocen od użytkowników
Możemy sprawdzić Schemat połączenia który wysłał @Maras324, oraz upewnić się na samym aparacie, zazwyczaj z boku lub na obudowie jest napisane co gdzie powinniśmy podłączyć.
-
- Ostatnia wizyta:
- W serwisie od:
- 10 pytań
- 440 odpowiedzi
- 96.6% pozytywnych ocen od użytkowników
@Pawel02: A z tego co widzę, wszystkie styki są opisane.
-
- Ostatnia wizyta:
- W serwisie od:
- 5 pytań
- 485 odpowiedzi
- 100% pozytywnych ocen od użytkowników
@Sebastian Łyźniak: Właśnie o to chodzi, niestety na zdjęciu nie widać dokładnie. Widzę jedynie na górze prawdopodobnie podpis PE
-
- Ostatnia wizyta:
- W serwisie od:
- 10 pytań
- 440 odpowiedzi
- 96.6% pozytywnych ocen od użytkowników
@Pawel02: Taki model znajdziemy na TIM, zdjęcie z tej strony
-
- Ostatnia wizyta:
- W serwisie od:
- 5 pytań
- 528 odpowiedzi
- 95.9% pozytywnych ocen od użytkowników
@Pawel02:Tak, po lewej na górze jest PE. U mnie to zdjęcie się akurat sensownie wyświetla.
-
- Ostatnia wizyta:
- W serwisie od:
- 5 pytań
- 485 odpowiedzi
- 100% pozytywnych ocen od użytkowników
@Maras324: Chyba raczej z prawej na górze.
-
- Ostatnia wizyta:
- W serwisie od:
- 10 pytań
- 440 odpowiedzi
- 96.6% pozytywnych ocen od użytkowników
@Pawel02: Nawet najlepszym się zdarza pomylić ;)
-
- Ostatnia wizyta:
- W serwisie od:
- 5 pytań
- 528 odpowiedzi
- 95.9% pozytywnych ocen od użytkowników
@Pawel02:chodziło mi o oznaczenie na zdjęciu które dołączyłem, bo myślałem że o nie właśnie pytałeś :)
-
- Ostatnia wizyta:
- W serwisie od:
- 5 pytań
- 528 odpowiedzi
- 95.9% pozytywnych ocen od użytkowników
Na stronie Eatona jest schemat połączeń tego ogranicznika, gdyby zdjęcie było za małe to tutaj link. :)
-
- Ostatnia wizyta:
- W serwisie od:
- 7 pytań
- 218 odpowiedzi
- 91.9% pozytywnych ocen od użytkowników
@Maras324:myślę że ten schemat będzie odpowiedni, także możesz spróbować.
-
Chciałbym zaznaczyć, że jest to układ TN-S.
Model: OGRANICZNIK PRZEPIĘĆ OCHRONNIK EATON B+C 3+NPE 184750 SPBT12-280-3+NPE50
Czytaj także:
Dobór ogranicznika przepięć
Poszukuje ogranicznika do 2-giego stringu DC fotowoltaiki. W 1-wszy
Ogranicznik przepięć
Poszukuję tańszego zamiennika Ogranicznik przepięć B Ty
Ogranicznik przepięć
hej,polecicie coś do ponizszego?- Ogranicznik przepięć do RS-485, S
Ochrona przeciwprzepięciowa - dobór i montaż w praktyce
Jak ochronić instalację, urządzenie lub budynek przed efektami prze
Ochrona przeciwprzepięciowa - INFOGRAFIKA
Przedstawiamy zarys najważniejszych kwestii związanych z prawidłową
Ochrona przeciwprzepięciowa - jak dobrać ogranicznik prze
Jak uchronić swój cenny sprzęt elektroniczny przed zdarzeniami loso
Sorry, niestety ja swego czasu też nie wytrzymałem i dlatego odciąłem się od tej społeczności, bo tutaj wielu ma tak marne IQ, że nie potrafi korzystać z wiedzy w Internecie.
PS. Nikt oczywiście nie zwrócił uwagi na fakt, że schemat ogranicznika odbiega trochę od rzeczywistości
