Jak zarabiać RJ45 ekranowane?

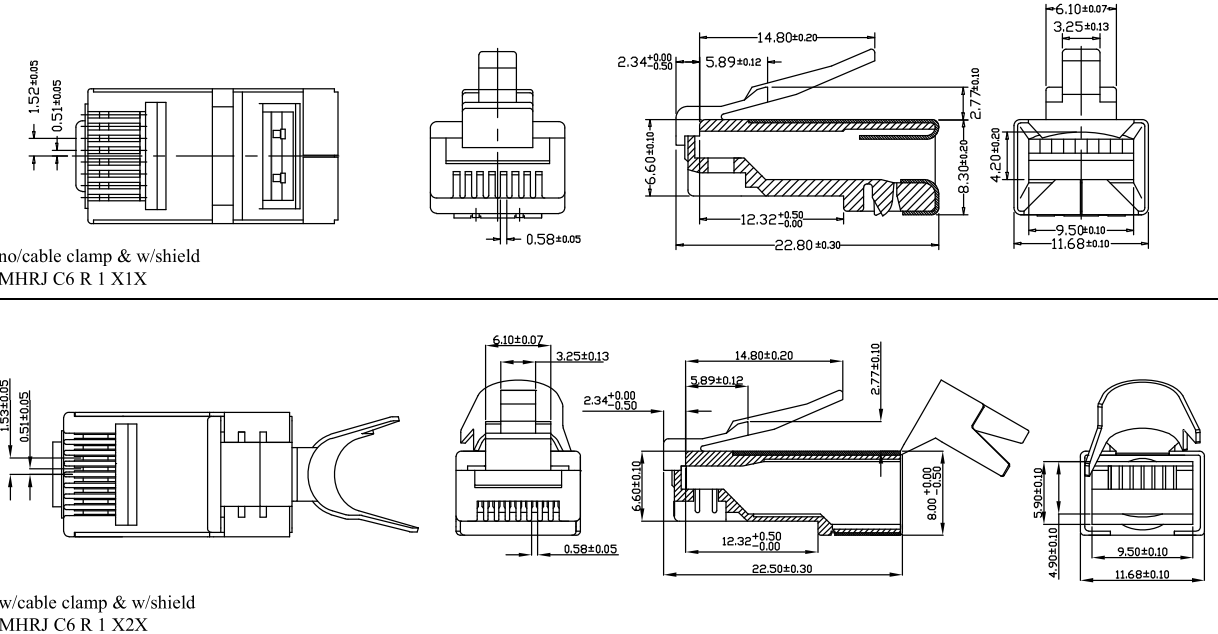

Kto opisze, lub podeśle link do filmu jak prawidłowo zarabiać przewody F/UTP do wtyku ekranowanego RJ45? Czy film, który zamieszczam prawidłowo pokazuje jak to zarobić? Moje wątpliwości dotyczą samego ekranu, czy się go wywija, czy obcina i uziemia sam drucik? Przy okazji zastanawiam się jaką ekranowaną RJ45 z dwóch poniższych modeli wybrać?

P.S.
@Sławomir Lesiak liczę na Twoją podpowiedź i fachowe doradztwo :)

Rozwiązane! Idź do rozwiązania.

Odpowiedzi (1)

  • Sławomir Lesiak Ekspert Elektronik - telekomunikacja

    • Ostatnia wizyta:
    • W serwisie od:
    • 48 pytań
    • 1261 odpowiedzi
    • 98.9% pozytywnych ocen od użytkowników

    Odpowiedź oznaczona przez autora jako pomocna

    Piotrze ten filmik może nie do końca jest tym, który godny jest polecenia. Najważniejsze w dzisiejszej technologii zaprawiania złącz, to jest dobór wtyku modularnego 8P8C czyli tzw. RJ45 do kabla. Każda z podanych wtyczek jest dobra, ale ja wybieram najczęściej do kabla, gdzie przewody są w parach typu linka, wtyki dwuczęściowe

    Po pierwsze można spokojnie i bez pomyłki ustawić sobie przewody w prowadzeniu, a samo złącze jest przelotowe. W każdym momencie masz kontrolę nad przewodami i jest estetyczne cięcie. Po za tym można maksymalnie docisnąć wtyk do izolacji kabla, a przez to jest zminimalizowana przestrzeń nieekranowana. Sam ekran wywinięty na kabel powinien być docięty z tyłu złącza. Dobrze wciśnięty kabel do złącza powinien zawsze docisnąć albo drucik ekranu lub siatkę ekranu do metalowej obudowy złącza.
