Jak podłączyć ten stycznik z centralnym włącznikiem sterowania oświetlenia

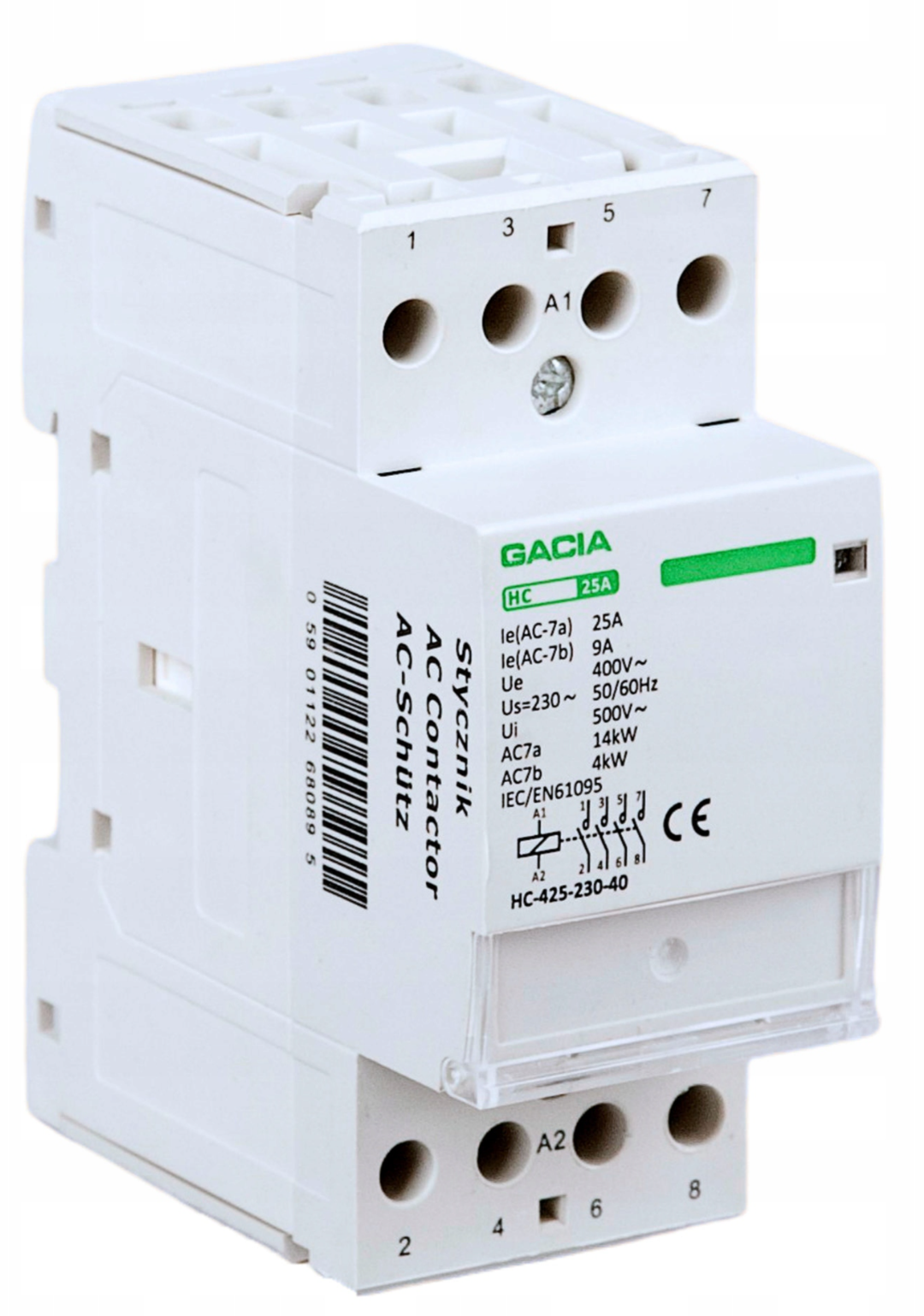

Witam, jestem początkującym elektrykiem i prosiłbym o pomoc w podłączeniu tego stycznika który ma uruchamiać oświetlenie z centralnym włącznikiem, może ktoś rozrysować w które piny wpiąć zasilanie, w który zacisk klawisz centralnego sterowania ?
Odpowiedzi (2)
- Sortuj według
- Ostatnio dodane
- Najwyżej ocenione
- Sortuj od najstarszych
-
-
- Ostatnia wizyta:
- W serwisie od:
- 30 pytań
- 1279 odpowiedzi
- 99% pozytywnych ocen od użytkowników
Zerknij na ten materiał od @F&F :)
https://www.youtube.com/watch?v=kRsFybg7MpU&ab_channel=F%26FAutomatykadomowaiprzemys%C5%82owa.
Ten stycznik wyposażony jest w 4 styki robocze NO (1-2, 3-4, 5-6, 7-8), a styki cewki (sterujące), to A1-A2.
Czytaj także:
jak podłączyć stycznik?
Jak podłączyć stycznik SSR? Mam kilka sztuk styczników półprzewodni
Sterowanie oświetleniem z 3 miejsc
Mam pytanie o sterownik https://www.tim.pl/simon-54-go-sterown
Sterowanie oświetleniem w ogrodzie - jaki sterownik?
Mam pytanie, jaki sterownik muszę wybrać gdy mam 5 obwodów lamp ogr
Sterowanie oświetleniem w domu
Nowoczesny dom w znacznym stopniu różni się od tych z poprzedniego
Jakich błędów unikać dobierając sterowanie do silnika?
Jaki stycznik dobrać do silnika? A jaki do ogrzewania? Pomożemy Ci
Poradnik - Jak sterować oświetleniem z dwóch niezależnych
Sterowanie oświetleniem z dwóch niezależnych miejsc to częsty probl
Cześć,
Pokażemy na przykładzie stycznika:
Zaciski A1 i A2 - zasilanie cewki/zadziałanie styczniki
Zaciski 1,3,5,6 - styki wejściowe
Zaciski 2,4,6,8 - styki wyjsciowe (obciażenie)
https://www.tim.pl/stycznik-modulowy-4z-25a-230v-acdc-wskaznik-zadzialania-led-35mm-22-34-0-230-4320
