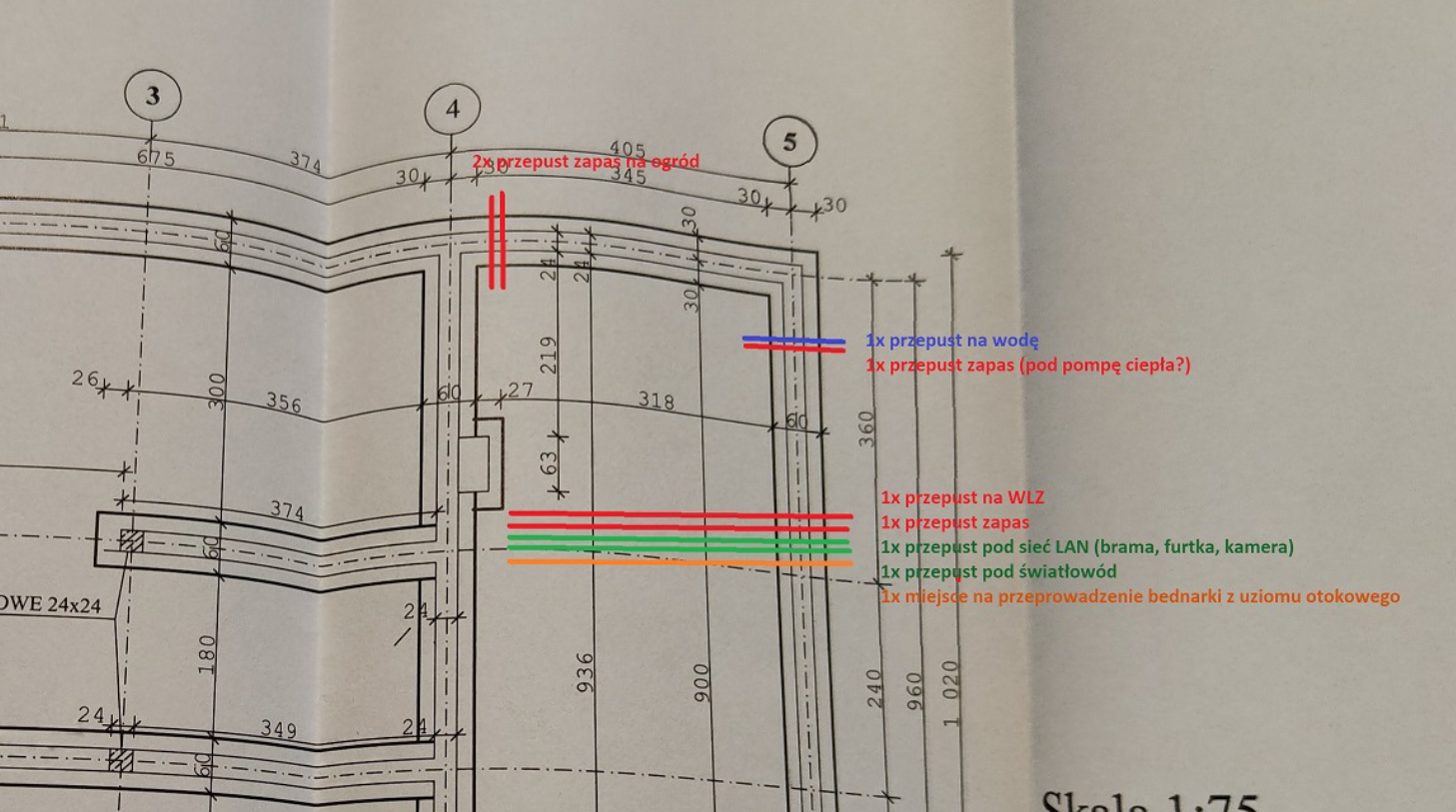

Ile przepustów z domu na zewnątrz

Ciekawy temat nad którym większość osób się nawet nie zastanawia. Jeśli zależy Ci, aby mieć skuteczną i zoptymalizowaną pod kontem cenowym ochronę przeciwprzepięciową, to należy dążyć do sytuacji w której z budynku na zewnątrz wychodzi minimalna ilość kabli i przewodów z których każdy powinien być chroniony ogranicznikiem przepięć. Dzięki temu urządzenia znajdujące się wewnątrz budynku są zabezpieczone przed przepięciami, które mogą dostać się do Twojej instalacji za pomocą przewodów (mogą wyindukować się w przewodach ułożonych poza domem). Nie podałeś wielu danych więc nie znamy Twojego zapotrzebowania na moc w związku z tym przyjąłem pewne uproszczenia i założenia więc przekroje przewodów i kabli potraktuj poglądowo.

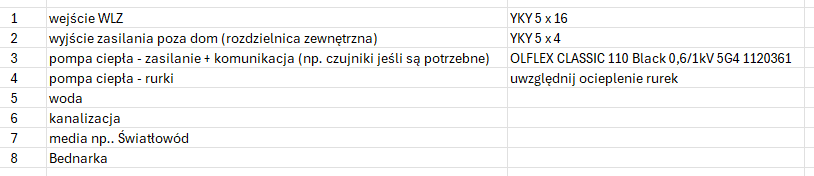

Przy takich założeniach powinno wystarczyć łącznie 8 przepustów z czego należy się zastanowić nad ich średnicami. Rozmawiając o budownictwie jednorodzinnym przy elektrotechnice najczęściej przepusty wystarczy wykonać rurą osłonową o średnicy zewnętrznej 40 mm (wewnętrzna 32 mm) do 75 mm (wewnętrzna 63 mm).

• https://www.tim.pl/wyszukiwanie/wyniki/?q=rura%20os%C5%82onowa&p=1&order=p3m&dir=desc&limit=24&filtercategoryROOT=Elementy+prowadzenia+kabli&filtercategoryROOT/Elementy+prowadzenia+kabli=Rury+i+w%C4%99%C5%BCe+os%C5%82onowe&filtercategoryROOT/Elementy+prowadzenia+kabli/Rury+i+w%C4%99%C5%BCe+os%C5%82onowe=Rury+os%C5%82onowe+karbowane+z+tworzywa&filterEF000015__srednica_zewnetrzna_=7.5-%3E75&filterdostepnosc_u_dostawcy=M

Ale na tym nie koniec. Jeśli na poważnie podchodzisz do tematu to nie wystarczy dobrać rury osłonowej na zasadzie aby wcisnąć przewód. Wnętrze rury powinno być na tyle luźne, aby przewód lub kabel miał odpowiednie chłodzenie oraz aby można było swobodnie przeciągnąć przewód (podczas przeciągania dłuższych odcinków powinno się używać dedykowanych żeli i smarów)

Średnica wewnętrzna rury i zalecane wypełnienie przewodami

Średnicę rury należy dobrać w zależności od ilości i średnicy przewodów lub kabli jakie będą do nich wciągane. Producenci zalecają, aby powierzchnia przekroju wewnętrznego rurki była przynajmniej 3x większa od sumy powierzchni przekroju przewodów lub kabli w niej umieszczonych. Zalecenie to dotyczy odcinków o maksymalnej długości 5 m. W przypadku odcinków których długość przekracza 5 m, zaleca się w jednej rurce prowadzić jeden przewód lub kabel.

Źródło: Średnica wewnętrzna rury i zalecane wypełnienie przewodami

Warto pamiętać, że nie ma obowiązku wprowadzania do domu bednarki. Owszem jest to praktykowane ponieważ bednarka jest stosunkowo tania, ale jeśli chcesz, możesz to bednarkę można zakończyć w puszcze na zewnętrznej ścianie budynku a dalej do głównej szyny wyrównania potencjałów połączyć się np. przewodem o przekroju:

• 14 mm2 dla miedzi
• 22 mm2 dla aluminium
• 50 mm2 dla stali

Źródło: Szyna wyrównania potencjałów

W związku z tym z poniższej tabeli bym usunął jeden przepust kończąc łącznie na 7 sztukach.
