Witam,

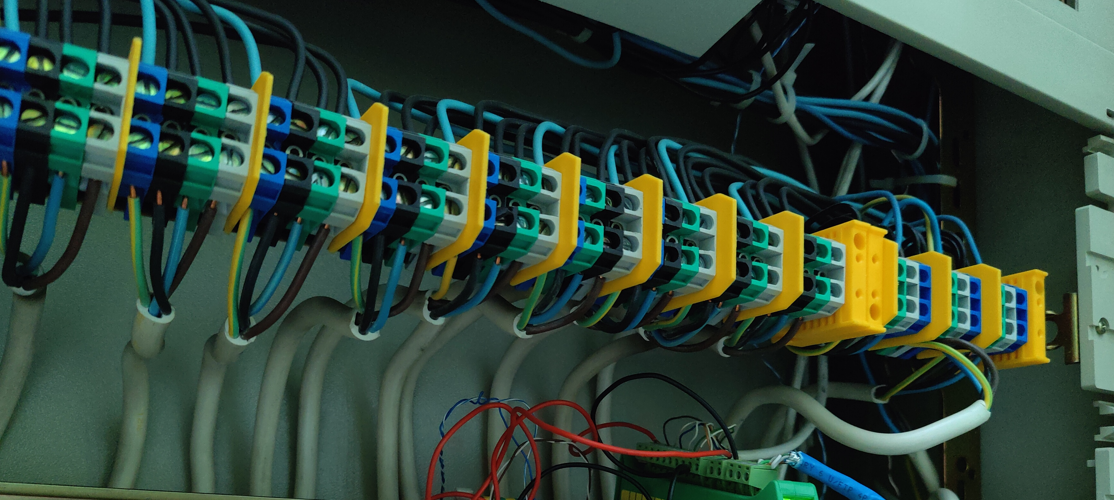

Mam do przepięcia 15 przekładników, które zostały podłączone do rozdzielnicy pomiarowej przez zwykła złączki przelotowe widoczne na zdjęciu. Standardowo w tym miejscu powinny być złączki przekładnikowe, ale ich nie ma, a rozdzielnica zasilająca nie może być wyłączona. Jedynym sensownym rozwiązaniem jest wstawienie mostków w widoczne na zdjęciach złączki tylko nie potrafię zidentyfikować producenta poniższych złączek a tym bardziej dobrać mostka, który będzie dobrze pasował. Mogę prosić o wskazanie produktu który będzie pasował do widocznych na zdjęciu złączek? A może ktoś ma inny pomysł ?
Pozdrawiam
JC
Odpowiedzi (11)
- Sortuj według
- Ostatnio dodane
- Najwyżej ocenione
- Sortuj od najstarszych
-
-
- Ostatnia wizyta:
- W serwisie od:
- 11 pytań
- 724 odpowiedzi
- 96.9% pozytywnych ocen od użytkowników
Z tej perspektywy ciężko ocenić ale istnieje też szansa, że są to po prostu jakieś off-brandy wcześniej zamontowane typowo pod oszczędności. W takiej sytuacji skoro złączki nie mogą zostać wymienione to uważam, że warto chociaż kupić mostki od renomowanych producentów jak WAGO albo WeidMuller, nie ma co na tym oszczędzać według mnie.
-
@Maras324: No i tu się właśnie pojawia pytanie, czy mostki renomowanych producentów będą pasować do złączek producentów nieremonowanych? Jak nie wyniuchamy co to za złączki, to prawdopodobnie kupimy po 1 grzebieniu każdego większego producenta i sprawdzimy na miejscu jak to się trzyma :)
-
- Ostatnia wizyta:
- W serwisie od:
- 11 pytań
- 724 odpowiedzi
- 96.9% pozytywnych ocen od użytkowników
@jcichosz: zrobiłem właśnie dokładniejszy research i jest wysoka szansa że są to złączki od niżej wspomnianego producenta "Pokój" seria ZKN lub ZKU (zdjęcie niżej). Akurat nie mogę znaleźć ich mostków w ofercie Tima, jednak widzę że w internecie są normalnie dostępne :)
-
- Ostatnia wizyta:
- W serwisie od:
- 32 pytań
- 2127 odpowiedzi
- 98.1% pozytywnych ocen od użytkowników
-
- Ostatnia wizyta:
- W serwisie od:
- 32 pytań
- 2127 odpowiedzi
- 98.1% pozytywnych ocen od użytkowników
Dobra, również zrobiłem mały research i przekopałem stronę producenta jak również moją skrzynię pt. "przydać wszystko się może" i nawet znalazłem kilkanaście takich złączek
Reasumując jest to złączka o symbolu ZUG-G 2,5...4...10/660 CuT55 jak się jednak okazuje nadal występuje w katalogu, a dedykowane do nich zwieracze to kolejno: ZKU-2,5...4...10. Musisz więc określić tylko przekrój tych istniejących i dobrać odpowiedni rodzaj mostka w TIm rzeczywiście brak, ale ogólnie towar dostępny.
-
@artel electric:Super! Dzięki za pomoc ;)
-
-
- Ostatnia wizyta:
- W serwisie od:
- 32 pytań
- 2127 odpowiedzi
- 98.1% pozytywnych ocen od użytkowników
Na moje oko są to złączki prod. POKÓJ
-
Weidmuller Partner
- Ostatnia wizyta:
- W serwisie od:
- 0 pytań
- 4 odpowiedzi
- 66.7% pozytywnych ocen od użytkowników
Podpięcie przekładników prądowych jest niezwykle ważnym elementem i rekomendujemy mimo wszystko wykonanie połączeń na dedykowanych rozwiązaniach:
Złączki szeregowe Klippon® Connect TTB do przekładników prądowych i n
-
@Weidmuller: Jakbyśmy robili rozdzielnice od 0 to jak najbardziej, ale tutaj nie ma możliwości wyłączenia zasilania i trzeba coś wymyślić.
-
Tomasz Brzostowski Ekspert ds. fotowoltaiki
- Ostatnia wizyta:
- W serwisie od:
- 29 pytań
- 1573 odpowiedzi
- 99% pozytywnych ocen od użytkowników
Może któryś z producentów rozpozna swoje złączki lub zaproponuje rozwiązanie problermu.
Czytaj także:
Czy używacie takich mostków?
Jak stoją cenowo i jaka jest ich dostępność? Nie spotkałem się wcze
Dobór rozłącznika 80A
Chciałbym dobrać rozłącznik 80A z wyzwalaczem (chodzi o rozłączenie
optymalizator dobór
Cześć , potrzebuję 30 optymalizatorów do paneli Trina 565 kw jeden
Ochrona przeciwprzepięciowa - dobór i montaż w praktyce
Jak ochronić instalację, urządzenie lub budynek przed efektami prze
Instalacja elektryczna w domu pasywnym wskazówki dla inw
Instalacja elektryczna w domu pasywnym wymaga starannego zaplanowan
Innowacyjne rozwiązania dla trwałej instalacji w izolacji
Nowe rozwiązania KOPOS zapewniają trwały i bezpieczny montaż instal
To są złączki firmy Pokój i najlepiej się z nimi kontaktować.
Wago ma w swojej ofercie specjalne złączki rozłączalno-pomiarowe do przekładników prądowych z serii 282 oraz 2007.
https://www.wago.com/pl/z%C5%82%C4%85czki-listwowe/z%C5%82%C4%85czka-roz%C5%82%C4%85czalno-pomiarowa-3-przewodowa/p/282-870
https://www.wago.com/pl/z%C5%82%C4%85czki-listwowe/z%C5%82%C4%85czka-roz%C5%82%C4%85czalno-pomiarowa
pozdrawiam
