Przeczytano 12 534 razy

Czy zwody z instalacji odgromowej mogą iść pod styropianem?

Jakie warunki powinien spełniać zwód odgromowy aby można było go umieścić w dociepleniu (styropianie)?

Odpowiedzi (22)

  • Piotr Bibik Ekspert ds. Inteligentnych budynków

    • Ostatnia wizyta:
    • W serwisie od:
    • 169 pytań
    • 2084 odpowiedzi
    • 98.7% pozytywnych ocen od użytkowników

    Mam pytanie dodatkowe. Przewód odprowadzający prowadzicie w ociepleniu w odpowiedniej, atestowanej rurce, która do ściany przymocowana jest zgodnie z zaleceniami producenta, i trzeba wyjść na zewnątrz, bo dochodzimy do dachu i z "pod ocieplenia" trzeba wyjść na dach.



    W jaki sposób realizujecie ten mały kawałek, gdzie przewód odprowadzający należy wygiąć i łukiem wyjść ze ściany?

    Jaką osłonę stosujecie?

    @Elektromonter 01 @djkk96 @Kubaaq8 @Mikel98 @Muzi77 ​​​​​​​@Peter45 ​​​​​​​@boss ​​​​​​​@Arahirim


    Przy okazji, tak jak wspominał @ajotnet o przewodach w izolacji. Tu na szczególną uwagę zasługują przewody w izolacji wysokonapięciowej jakie w swojej ofercie ma Dehn, OBO Betterman, Elko-Bis itp. a dodatkową zaletą stosowania tego rozwiązania jest możliwość zmniejszenia minimalnego odstępu izolacyjnego :)
    Oczywiście z przewodami w izolacji wysokonapięciowej wiąże się kilka innych zagadnień o których należy pamiętać w trakcie montażu, ale to już na inną okazję - poniżej link do przykładowego produktu:

    https://www.tim.pl/przewod-izolowany-wysokonapieciowy-300-1-30000199-bebnowy



    A tu link do instrukcji montażu kabla HVI w izolacji wysokonapięciowej produkcji Dehn

    https://www.dehn.pl/pdbRes/DE_PL_Web/4107/424553/eba/3003899/1841_18S_0720_3003899_HVI%20Leitung_WEB


    • Ostatnia wizyta:
    • W serwisie od:
    • 0 pytań
    • 17 odpowiedzi
    • 100% pozytywnych ocen od użytkowników

    Zwody instalacji odrogomowej pod styropian puszcza się w rurce osłonowej


    • Ostatnia wizyta:
    • W serwisie od:
    • 0 pytań
    • 5 odpowiedzi
    • Brak ocen

    Drut odgromowy + odpowiednia rura osłonowa

  • GN

    • Ostatnia wizyta:
    • W serwisie od:
    • 24 pytań
    • 389 odpowiedzi
    • 95.9% pozytywnych ocen od użytkowników

    oj tam oj tam - po pierwszym strzale się wytopi ;)

    a tak serio - bał bym się takiej realizacji - jeszcze do tego styro klejone na placki i cała ściana w ogniu....


    • Ostatnia wizyta:
    • W serwisie od:
    • 0 pytań
    • 16 odpowiedzi
    • 100% pozytywnych ocen od użytkowników

    Jeżeli nie dasz dobrej osłony odgromowej to nie. Najbezpieczniej to mieć na zewnątrz


    • Ostatnia wizyta:
    • W serwisie od:
    • 74 pytań
    • 2112 odpowiedzi
    • 88.9% pozytywnych ocen od użytkowników

    Drut odgromowy aluminiowy fi8mm pod elewację 1mb 7199996005 - Allegro.pl

    tutaj nowy wynalazek trochę drogi ale jak sie policzy że rurka i drut i robota wyjdzie na to samo....


    • Ostatnia wizyta:
    • W serwisie od:
    • 9 pytań
    • 384 odpowiedzi
    • 26.9% pozytywnych ocen od użytkowników

    Jeżeli pod styropianem to tylko w osłonie


    • Ostatnia wizyta:
    • W serwisie od:
    • 0 pytań
    • 65 odpowiedzi
    • 92.3% pozytywnych ocen od użytkowników

    Witam. Zdarza sie że kłada pod styrtopianem w osłonie odgromowej ;ub w grubszym peszlu(widziałem takie cos w Niemczech). Ale najbezpieczniej na zewnatrz.


    • Ostatnia wizyta:
    • W serwisie od:
    • 0 pytań
    • 51 odpowiedzi
    • 100% pozytywnych ocen od użytkowników

    Można w steropianie pod steropianem lecz tylko w rurach osłonowych są nawet do tego specjalne rury.


    • Ostatnia wizyta:
    • W serwisie od:
    • 50 pytań
    • 793 odpowiedzi
    • 99.7% pozytywnych ocen od użytkowników

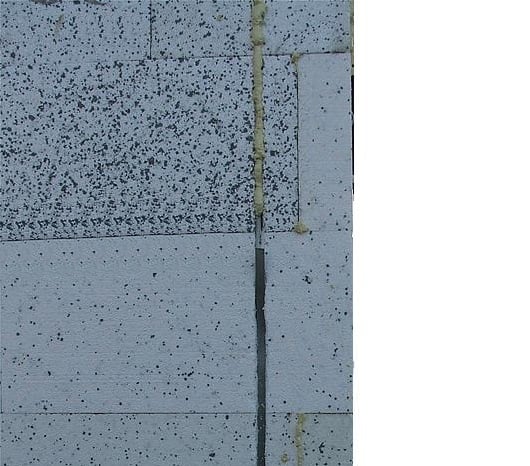

    Tak bezpośrednio, jak to pokazałes na zdjęciu - nie można. Trzeba go umieścić w rurze osłonowej odgromowej. Wyobraź sobie, co stanie się z twoim styropianem, gdy przepłynie przez ten przewód prąd wyładowania. Styropian prawdopodobnie wybuchnie i sie rozleci na kawałki, o pożarze nie wspomnę.
    Ze względów bezpieczeństwa - powinno to iść na zewnątrz. Tak jest najbezpieczeniej, a w przypadku "trafienia" szkody są najmniejsze.
    Ale wiadomo, wiekszość inwestorów chce mieć ładnie, bez żadnych drutów....
