Różnicówka typu A od lat jest standardowym rozwiązaniem w nowoczesnych instalacjach mieszkaniowych i małych obiektach komercyjnych. Skutecznie wykrywa prądy sinusoidalne oraz pulsujące prądy stałe, typowe dla urządzeń wyposażonych w prostowniki i elektronikę. Problem pojawia się jednak wtedy, gdy odbiornik wykorzystuje falownik, układ regulacji obrotów lub jednofazowy napęd o zmiennej częstotliwości. W takich przypadkach różnicówka typ F może okazać się lepszym wyborem.
Nie oznacza to jednak, że typ F należy montować wszędzie. Jest to aparat przeznaczony do konkretnych zastosowań, przede wszystkim dla urządzeń takich jak:
- pralki z silnikiem inwerterowym,
- klimatyzatory inverter,
- wybrane pompy ciepła,
- pompy obiegowe,
- hydrofory z regulacją obrotów,
- elektronarzędzia z płynną regulacją,
- urządzenia AGD premium,
- inne odbiorniki wyposażone w jednofazowy przemiennik częstotliwości.
Dobór odpowiedniego RCD powinien wynikać z charakteru prądów upływu, dokumentacji producenta oraz projektu instalacji. Dlatego porównanie różnicówka typ F vs typ A należy rozpatrywać przede wszystkim pod kątem technicznym.
Czym się charakteryzuje różnicówka typu F i jak działa?
Wyłącznik różnicowoprądowy typ F to aparat przeznaczony do ochrony obwodów, w których mogą występować bardziej złożone prądy różnicowe niż w przypadku standardowych odbiorników rezystancyjnych. Zasada działania pozostaje taka sama jak w innych wyłącznikach RCD – aparat porównuje prąd wpływający i wypływający z obwodu, a następnie odnosi wykrytą różnicę do zdefiniowanego prądu różnicowego. Gdy wartość ta zostanie przekroczona, wyłącznik rozłącza obwód.
Typ F obejmuje funkcjonalność typu A i reaguje na:
- sinusoidalny prąd przemienny AC,
- pulsujący prąd stały,
- wybrane prądy różnicowe o częstotliwościach mieszanych,
- przebiegi charakterystyczne dla jednofazowych napędów z regulacją prędkości.
Dzięki temu jest lepiej przystosowany do współpracy z nowoczesnymi urządzeniami wyposażonymi w elektronikę mocy i falowniki.

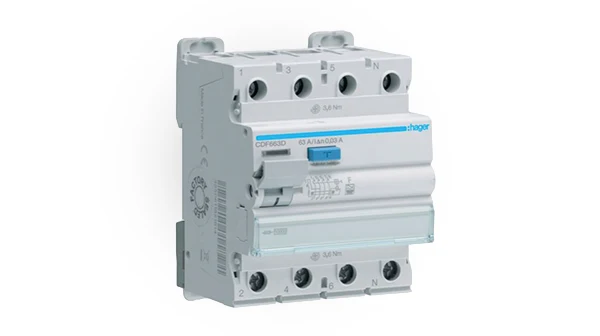

Wyłącznik różnicowoprądowy 4P 63A 0,03A typ F CDF663D
Zakres ochrony – czym typ F różni się od typu A?
Najważniejsza różnica polega na tym, że typ F został opracowany z myślą o urządzeniach wyposażonych w jednofazowe przemienniki częstotliwości.
Typ A wykrywa:
- prąd różnicowy sinusoidalny AC,
- pulsujący prąd stały DC,
- typowe prądy upływu występujące w urządzeniach elektronicznych.
Dlatego sprawdza się w przypadku:
- obwodów gniazdowych,
- sprzętu kuchennego,
- elektroniki użytkowej,
- urządzeń z klasycznymi zasilaczami impulsowymi.
Typ F zachowuje wszystkie funkcje typu A, a dodatkowo jest przystosowany do wykrywania prądów różnicowych zawierających składowe o różnych częstotliwościach, powstających podczas pracy prostowników, falowników i silników sterowanych elektronicznie. Charakteryzuje się również większą odpornością na krótkotrwałe zakłócenia i impulsy, co ogranicza ryzyko niepożądanych wyłączeń.
Warto podkreślić, że typ F nie zastępuje typu B. Nie jest przeznaczony do wszystkich falowników, instalacji fotowoltaicznych, ładowarek samochodów elektrycznych czy urządzeń mogących generować wygładzony prąd stały.
Wyłącznik różnicowoprądowy 4P 40A 0,03A typ F 5SV3344‑3
Jakie zakłócenia potrafi wykryć różnicówka typu F?
Często można spotkać określenie, że jest to różnicówka odporna na prądy wysokiej częstotliwości. To uproszczenie, ale dobrze oddaje jej przeznaczenie.
Typ F wykrywa między innymi:
- prąd różnicowy sinusoidalny AC,
- pulsujący prąd stały,
- prądy różnicowe o przebiegach złożonych,
- składowe o częstotliwościach wyższych niż 50 Hz,
- ograniczone składowe stałe, które nie powinny zakłócać działania aparatu.
Jest to szczególnie istotne w urządzeniach wyposażonych w silniki inwerterowe, gdzie prądy upływu mogą być efektem jednoczesnej pracy:
- filtrów EMC,
- prostownika wejściowego,
- przemiennika częstotliwości,
- silnika elektrycznego.
W takich warunkach typ F zapewnia większą pewność działania niż standardowy typ A.
Wyłącznik różnicowoprądowy 2P 25A 0,03A typ F (HPI) SERII DX3 411590
Urządzenia, dla których typ F jest zalecany
Typ F warto rozważyć wszędzie tam, gdzie występują jednofazowe napędy sterowane elektronicznie.
Najczęstsze zastosowania to:
- pralki z silnikiem inwerterowym,
- suszarki z pompą ciepła,
- klimatyzatory jednofazowe inverter,
- małe pompy ciepła,
- pompy obiegowe,
- hydrofory z regulacją obrotów,
- wentylatory z elektroniczną regulacją,
- elektronarzędzia z płynną regulacją,
- urządzenia warsztatowe wyposażone w jednofazowy falownik.
Coraz częściej spotyka się również zastosowanie typu F jako różnicówki do sprzętu AGD premium, który wykorzystuje zaawansowane napędy bezszczotkowe i rozbudowane układy filtracji zakłóceń.
Nie oznacza to jednak, że każda różnicówka do pralki musi być typu F. W wielu przypadkach typ A będzie wystarczający. Typ F warto rozważyć szczególnie wtedy, gdy producent urządzenia go zaleca lub gdy występują nieuzasadnione wyzwolenia zabezpieczenia.
Typ F w instalacjach z pompą ciepła, klimatyzacją i pralką
Różnicówka do pompy ciepła wymaga szczególnie starannego doboru. W przypadku niewielkich jednofazowych pomp ciepła z napędem inverter typ F często jest właściwym rozwiązaniem. Jednak większe urządzenia, zwłaszcza trójfazowe, mogą wymagać zastosowania typu B.
Przed doborem zabezpieczenia należy sprawdzić:
- rodzaj zasilania urządzenia,
- konstrukcję napędu sprężarki,
- możliwość występowania wygładzonej składowej DC,
- wymagania producenta,
- układ sieci i sposób ochrony przeciwporażeniowej.
Podobnie wygląda sytuacja w przypadku różnicówki do klimatyzacji. Jednofazowe klimatyzatory często dobrze współpracują z typem F, o ile producent nie wymaga zastosowania typu B.
W przypadku nowoczesnych pralek wyposażonych w silniki inwerterowe różnicówka do pralki typu F może ograniczyć ryzyko niepożądanych wyłączeń i poprawić niezawodność pracy obwodu.
Wyłącznik różnicowoprądowy 2P 40A 0,03A Typ F EFI‑2 F 40/0.03 002062528
Różnicówka typu F a kompatybilność z falownikami jednofazowymi
Najważniejszym obszarem zastosowania typu F jest różnicówka do falownika jednofazowego.
Ochrona silników jednofazowych sterowanych elektronicznie wymaga uwzględnienia specyficznych prądów upływu generowanych przez filtry i przekształtniki. W takich zastosowaniach typ F stanowi rozwiązanie pośrednie pomiędzy typem A a typem B.
Należy jednak pamiętać, że nie jest on uniwersalnym rozwiązaniem dla wszystkich falowników. W przypadku urządzeń trójfazowych lub takich, które mogą generować wygładzony prąd stały, konieczne może być zastosowanie typu B zgodnie z wymaganiami producenta.
Normy i przepisy dotyczące stosowania typu F
Typ F został opisany w normie IEC/EN 62423, która określa wymagania i metody badań dla wyłączników różnicowoprądowych typu F i B.
W praktyce należy rozróżnić:
- obowiązek stosowania ochrony różnicowoprądowej,
- dobór odpowiedniego typu wyłącznika.
Typ RCD powinien być dobierany na podstawie charakterystyki odbiornika oraz możliwych przebiegów prądów różnicowych. Dlatego producenci pomp ciepła, klimatyzatorów, falowników czy ładowarek EV często wskazują konkretny typ zabezpieczenia.
Najważniejsze zasady są następujące:
- jeśli producent wymaga typu B, nie należy zastępować go typem F,
- jeśli urządzenie jest jednofazowe i wyposażone w falownik, typ F może być korzystniejszy od typu A,
- zawsze należy kierować się dokumentacją techniczną urządzenia.
Koszt i dostępność różnicówek typu F
Różnicówki typu F są droższe od popularnych aparatów typu AC i A, jednak obecnie są znacznie łatwiej dostępne niż jeszcze kilka lat temu.
Najczęściej występują jako:
- RCCB – wyłączniki różnicowoprądowe,
- RCBO – wyłączniki różnicowoprądowe z członem nadprądowym.
W instalacjach domowych najczęściej stosuje się aparaty:
- 2-biegunowe,
- o czułości 30 mA,
- dobrane do parametrów zabezpieczanego obwodu.
Dla pojedynczych urządzeń, takich jak pompa ciepła, klimatyzator czy pralka, często najlepszym rozwiązaniem jest wydzielony obwód z osobnym zabezpieczeniem.
Wyższy koszt typu F może być uzasadniony, gdy chronione urządzenie jest kosztowne lub szczególnie ważne dla funkcjonowania budynku.
Podsumowanie – kiedy wybrać typ F zamiast typu A?
Typ F warto wybrać wtedy, gdy obwód zasila urządzenie wyposażone w jednofazowy falownik, silnik inwerterowy lub elektroniczną regulację obrotów.
Najczęściej dotyczy to:
- pralek inwerterowych,
- klimatyzatorów inverter,
- wybranych pomp ciepła,
- pomp obiegowych,
- hydroforów,
- wentylatorów,
- elektronarzędzi,
- urządzeń AGD premium.
Typ A pozostaje właściwym rozwiązaniem dla większości standardowych obwodów z elektroniką. Jednak w przypadku urządzeń wykorzystujących jednofazowe przemienniki częstotliwości różnicówka typ F może zapewnić lepsze dopasowanie do charakteru występujących prądów różnicowych.
Najprostsza zasada doboru wygląda następująco:
- dla typowych odbiorników elektronicznych zwykle wystarczy typ A,
- dla jednofazowych urządzeń z regulowanym napędem warto rozważyć typ F,
- dla urządzeń mogących generować wygładzony prąd stały należy sprawdzić wymagania dotyczące typu B,
- ostateczny dobór powinien zawsze wynikać z dokumentacji producenta i projektu instalacji.
W dobrze zaprojektowanej instalacji wyłącznik różnicowoprądowy typ F nie jest zamiennikiem typu A ani typu B, lecz specjalistycznym rozwiązaniem przeznaczonym do konkretnych zastosowań związanych z nowoczesnymi napędami jednofazowymi.
