Moduł Ropam Basic4G-D4M – specyfikacja i możliwości w automatyce

Rozwój systemów zabezpieczeń oraz szeroko pojętego Internetu Rzeczy (IoT) wymusza na inżynierach stosowanie urządzeń, które nie tylko biernie monitorują stan czujników, ale również gwarantują bezprzerwową wymianę informacji z użytkownikiem. Właśnie w ten innowacyjny nurt wpisuje się moduł komunikacyjny Basic4G-D4M zaprojektowany przez przedsiębiorstwo ROPAM Elektronik. To urządzenie, przystosowane do montażu bezpośrednio na standardowej szynie DIN, dalece wykracza poza definicję prostego dialera powiadamiającego, stając się autonomicznym sterownikiem węzłowym dla mniejszych i średnich instalacji.

Komunikacja w standardzie LTE jako fundament stabilności

W dobie sukcesywnego wygaszania starszych technologii komórkowych, implementacja nowoczesnych, szerokopasmowych standardów transmisji staje się niezbędna. Omawiany sprzęt wyposażono w wydajny modem obsługujący pasma LTE (4G) z zachowaniem wstecznej kompatybilności do starszej technologii 2G. Zapewnia to urządzeniu wyjątkową odporność na ewentualne lokalne braki zasięgu oraz gwarantuje błyskawiczne dostarczanie wiadomości o nagłych zdarzeniach.

Szybka wymiana pakietów danych ułatwia zdalne zarządzanie całym ekosystemem. Konfiguracja oraz codzienna kontrola odbywają się poprzez dedykowaną aplikację mobilną, krótkie wiadomości SMS lub za pośrednictwem scentralizowanego serwera. Jest to ogromne ułatwienie dla administratorów obiektów oraz instalatorów, którzy mogą na odległość diagnozować ewentualne usterki. Urządzenie pozwala również na zdefiniowanie i obsługę do ośmiu niezależnych, spersonalizowanych komunikatów głosowych, co tworzy dodatkową warstwę informacyjną w sytuacjach awaryjnych.

Zaawansowana elektronika: Wejścia, wyjścia i parametry zasilania

Zasadniczą zaletą modelu Basic4G-D4M jest jego niezwykle rozbudowany interfejs sprzętowy. Płyta główna dysponuje łącznie ośmioma programowalnymi wejściami. Sześć z nich to tradycyjne wejścia cyfrowe, pracujące w standardzie Normalnie Otwarte (NO) lub Normalnie Zamknięte (NC). Pozostałe dwa złącza to uniwersalne porty, które mogą funkcjonować jako wejścia cyfrowe lub analogowe, analizując sygnały w standardzie napięciowym (0-10V) oraz prądowym (4-20mA). Zastosowanie wejść analogowych otwiera drogę do integracji z profesjonalnymi czujnikami przemysłowymi, takimi jak precyzyjne przetworniki temperatury, ciśnienia czy wilgotności.

Sekcja wykonawcza składa się z czterech użytecznych wyjść: jednego wyjścia przekaźnikowego o podwyższonej obciążalności oraz trzech wyjść tranzystorowych typu otwarty kolektor (OC), z których każde bezpiecznie obsługuje prąd do 0,7 A. Producent zintegrował także dodatkowe, odpowiednio zabezpieczone wyjście zasilania AUX (1 A). Znosi to konieczność stosowania oddzielnych zasilaczy do drobnych urządzeń peryferyjnych. Niezwykle cennym rozwiązaniem jest dedykowane wejście FAC, które na bieżąco monitoruje obecność zasilania sieciowego prądu przemiennego (AC). Sam moduł wykazuje się dużą elastycznością, akceptując bardzo szeroki zakres napięć zasilających: od 17 do 20 V AC lub od 20 do 30 V DC, co redukuje ostateczne koszty instalacyjne.

Mini-centrala bazująca na funkcjach logicznych

Elementem, który definitywnie odróżnia omawiany produkt od rozwiązań bazowych, są zaimplementowane funkcje mikroprocesorowe. Sprzęt posiada cztery wbudowane, niezależne timery ściśle sprzężone z kalendarzem oraz zintegrowany silnik logiczny. Narzędzia te pozwalają na programowanie zautomatyzowanych scenariuszy działania – na przykład samoczynnego załączania oświetlenia na posesji, uruchamiania układu zraszaczy, czy uzbrajania poszczególnych stref alarmowych o wyznaczonych godzinach. Powoduje to, że Basic4G-D4M z powodzeniem przyjmuje rolę pełnoprawnej, chociaż kompaktowej, centrali automatyki budynkowej.

Ergonomia montażu i łatwość skalowalności

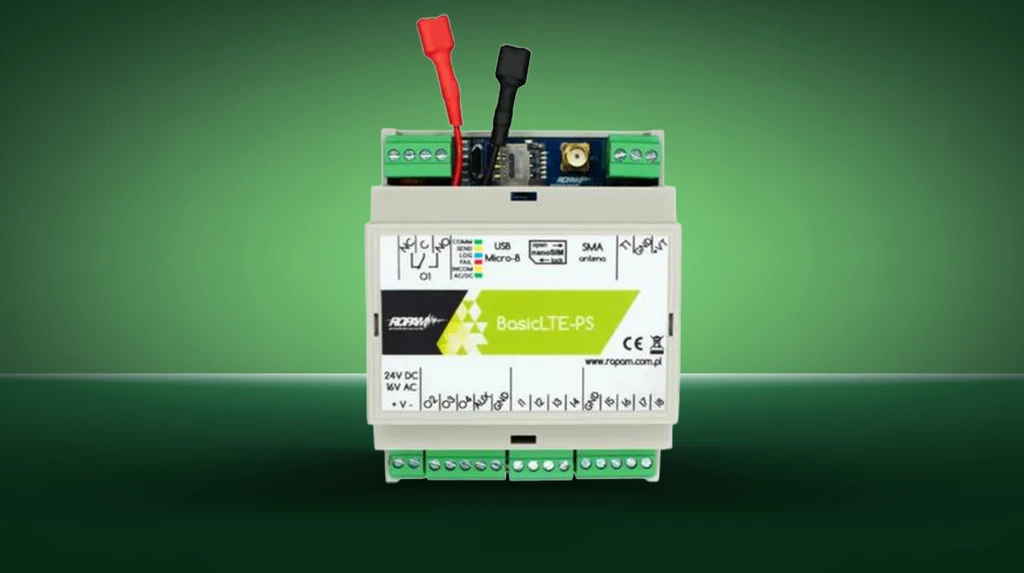

Konstruktorzy z ROPAM Elektronik umieścili całą inżynierię w wytrzymałej obudowie przystosowanej do montażu na szynie TH35. Moduł przyjmuje szerokość czterech standardowych modułów (D4M), co pozwala na jego estetyczne i bezpieczne osadzenie w typowych rozdzielnicach. Ważnym aspektem użytkowym są rozłączne złącza zaciskowe – znacząco usprawniają one proces przygotowania okablowania oraz późniejszą, ewentualną wymianę serwisową sprzętu bez konieczności rozkręcania poszczególnych żył przewodów.

Centrala komunikuje się z siecią za pomocą karty umieszczanej w gnieździe nanoSIM, a za stabilność sygnału odpowiada solidne gniazdo antenowe SMA, dające możliwość swobodnego wyprowadzenia anteny zewnętrznej. Do komunikacji lokalnej, programowania układu i wgrywania aktualizacji oprogramowania (firmware) przewidziano port microUSB. Architektura całego systemu cechuje się ponadto wysoką skalowalnością – platformę można z biegiem czasu rozbudować o dodatkowe komponenty, takie jak obsługa bezprzewodowych pilotów radiowych (RF), co w perspektywie długofalowej podnosi wartość i użyteczność inwestycji poczynionej przez odbiorcę końcowego.
