Firma Aniro znana jest od bardzo wielu lat jako dostawca wszelkiego rodzaju rozwiązań z dziedziny automatyki, sterowania, kompensacji mocy biernej oraz filtracji obwodów zasilania a od jakiegoś czasu również magazynowania energii. Ma spore zaplecze inżynierskie i techniczne, które oferuje projekty oraz dostarcza i serwisuje urządzenia z branży elektrycznej i energetycznej.

Czym zajmuje się firma Aniro?

ANIRO znane jest w branży, jako firma, która chętnie dzieli się z innymi wiedzą zdobytą z racji swoich doświadczeń i realizacji wszelkiego typu instalacji. W dniach 7-8.10. 2025 po raz kolejny zorganizowała Akademię Jakości Energii Elektrycznej.

Zagadnienia związane z jakością energii elektryczne obecnie stanowią bardzo ważny element w ramach zasilania i w infrastrukturze energetycznej. Konferencja dała okazję do poszerzenia wiedzy, wymiany doświadczeń, zwłaszcza dla osób zajmujących się utrzymaniem ruchu, jak i dla tych, którzy są zainteresowani zagadnieniami z dziedziny energetyki i zasilania.

Co było głównym celem konferencji firmy Aniro?

Głównym celem tego spotkania było zapoznanie uczestników z nowoczesnymi urządzeniami służącymi do poprawy parametrów zasilania oraz metodami zabezpieczania urządzeń pracujących w sieci elektrycznej przed negatywnymi skutkami występujących zniekształceń.

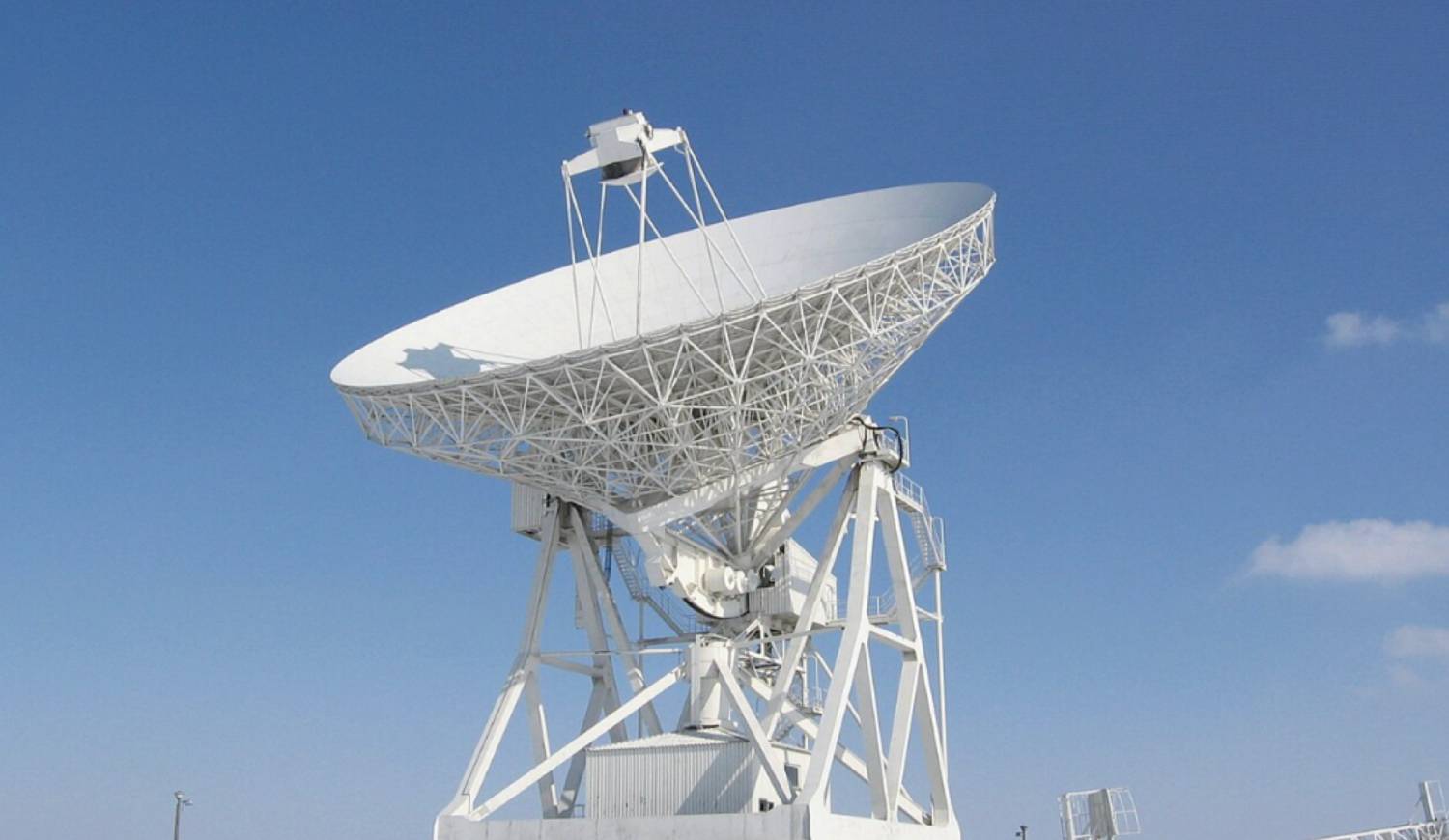

Na wstępie przedstawiona została pokrótce historia firmy ANIRO. Z niej można było się dowiedzieć o działalności firmy dawniej i dzisiaj, a punktem szczególnym w portfolio jest realizacja autorska automatyki sterowania największym w Polsce radioteleskopem w Piwnicach pod Toruniem.

Moc bierna kolejnym punktem programu Akademii

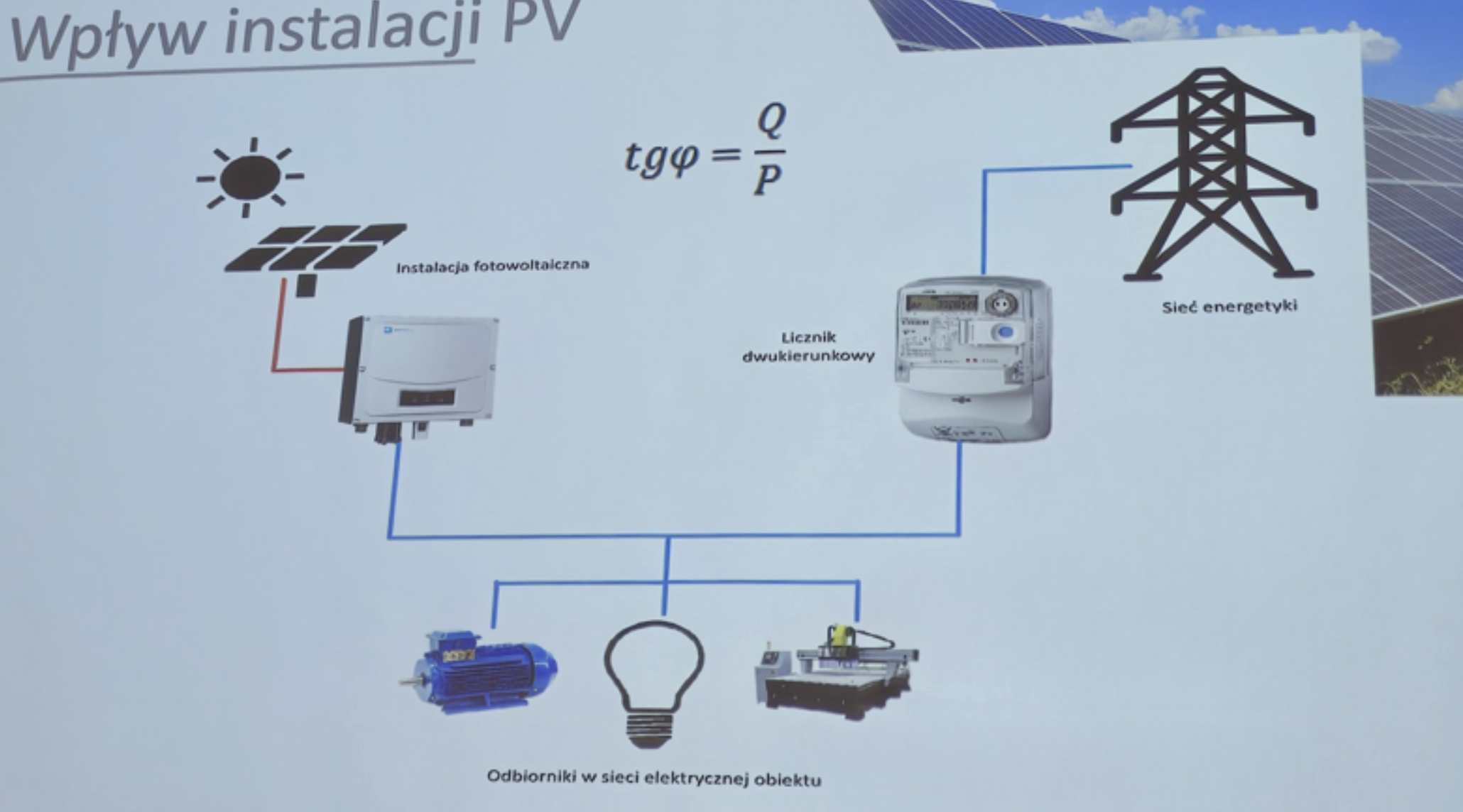

Następnym punktem programu akademii był wstęp do teorii zagadnień związanych z mocą bierną, zniekształceń harmonicznych i wpływ instalacji PV na moc bierną, oraz sposoby jej kompensacji.

Na początku zostały przypomniane pewne podstawowe definicje. Czym jest moc bierna i jak się ją się definiuje oraz czym jest trójkąt mocy.

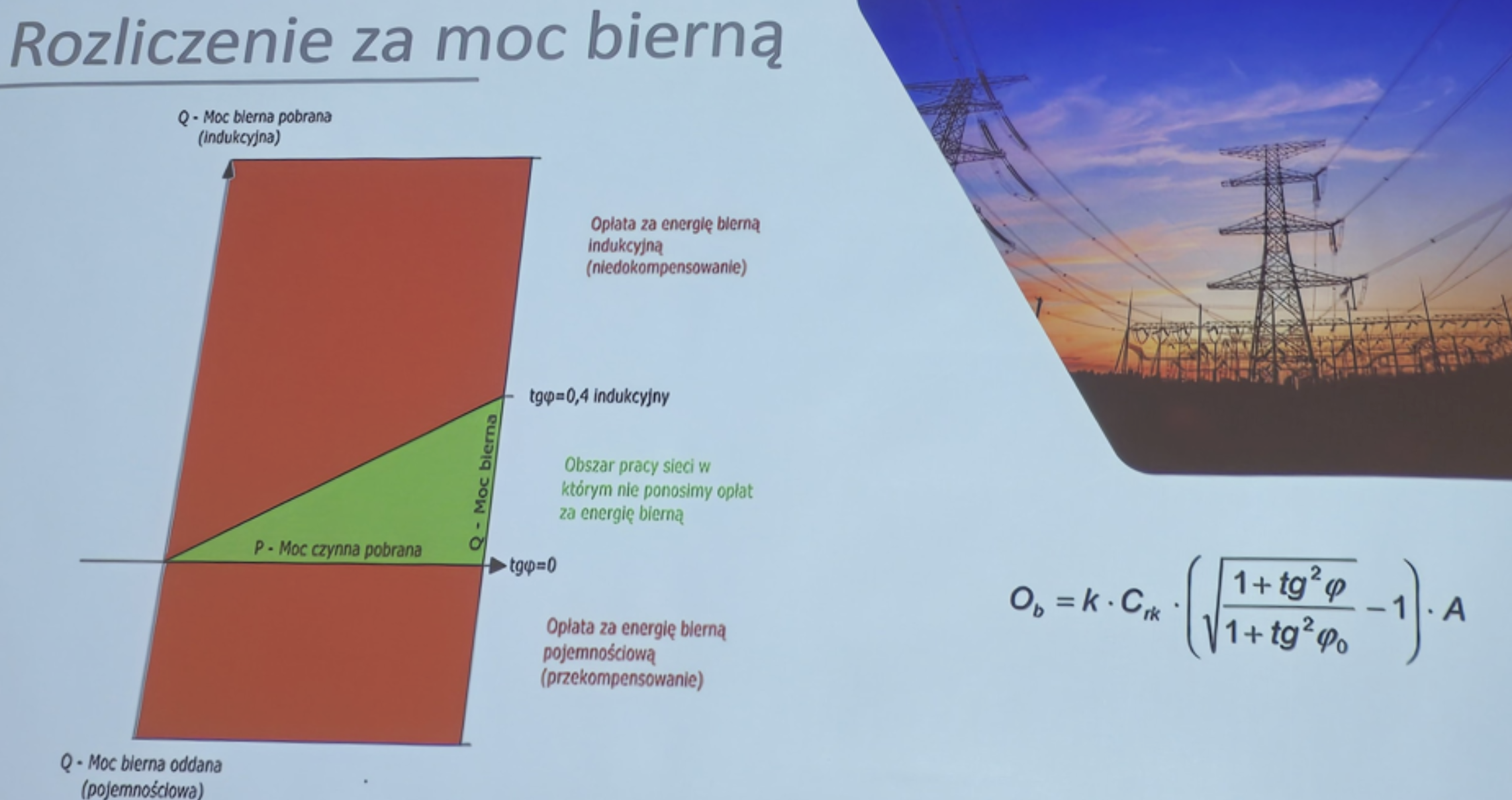

Świadomość tego, jaki wpływ ma moc bierna na układy zasilania ma duże znaczenie. Wtedy też można lepiej zrozumieć, dlaczego Zakłady Energetyczne (ZE), dostawcy energii naliczają opłaty za moc bierną i jak wpływa to całościowo na rachunki za energię elektryczną.

A moc bierna wpływa negatywnie na linie przesyłowe oraz na transformatory. Moc bierna zwiększa obciążenie sieci, generuje straty energii i obniża efektywność energetyczną. Do niedawna głównym wytwórcą mocy biernej był przemysł, ale teraz coraz większy wpływ mają również użytkownicy nieprzemysłowi oraz producenci z grupy OZE, ze szczególnym uwzględnieniem instalacji PV.

Przyszłość mocy biernej

Wzrost instalacji PV oraz przyrost urządzeń z nowoczesnymi odbiornikami, w których są zainstalowane przetworniki częstotliwości, zaczynają generować coraz większe ilości mocy biernej w układach zasilania. Na razie, odbiorcą indywidualnym jeszcze nie nalicza się opłat za moc bierną, ale to może ulec zmianie i niektórzy uważają, że to kwestia czasu, kiedy ZE przystąpią również do naliczania opłat za moc bierną.

Zresztą wymieniane ostatnio liczniki energii elektrycznej pracują bardzo często w systemie czterokwadrantowym i w umowach z ostatnich lat między ZE, a abonentami są już zawierane punkty, które mówią o tym, że w określonych warunkach zakład energetyczny może zacząć naliczać opłatę za moc bierną.

Dlatego zagadnienia kompensacji mocy biernej nabierają szczególnego znaczenia. Nie bez znaczenia może być sytuacja, kiedy to przy wyborze inwertera do systemu fotowoltaicznego należy szczególną uwagę zwrócić na te, które z łatwością będą współpracowały z różnymi magazynami energii, ale też będą niwelować moc bierną, którą same generują.

Znamy od wielu lat problemy przemysłu i jego wpływ na sieć energetyczną. Na akademii mnie osobiście w sposób szczególny interesowały zagadnienia związane z użytkownikiem indywidualnym, z przeciętnym gospodarstwem domowym. Bo tutaj na przestrzeni ostatniej dekady wiele się zmieniło.

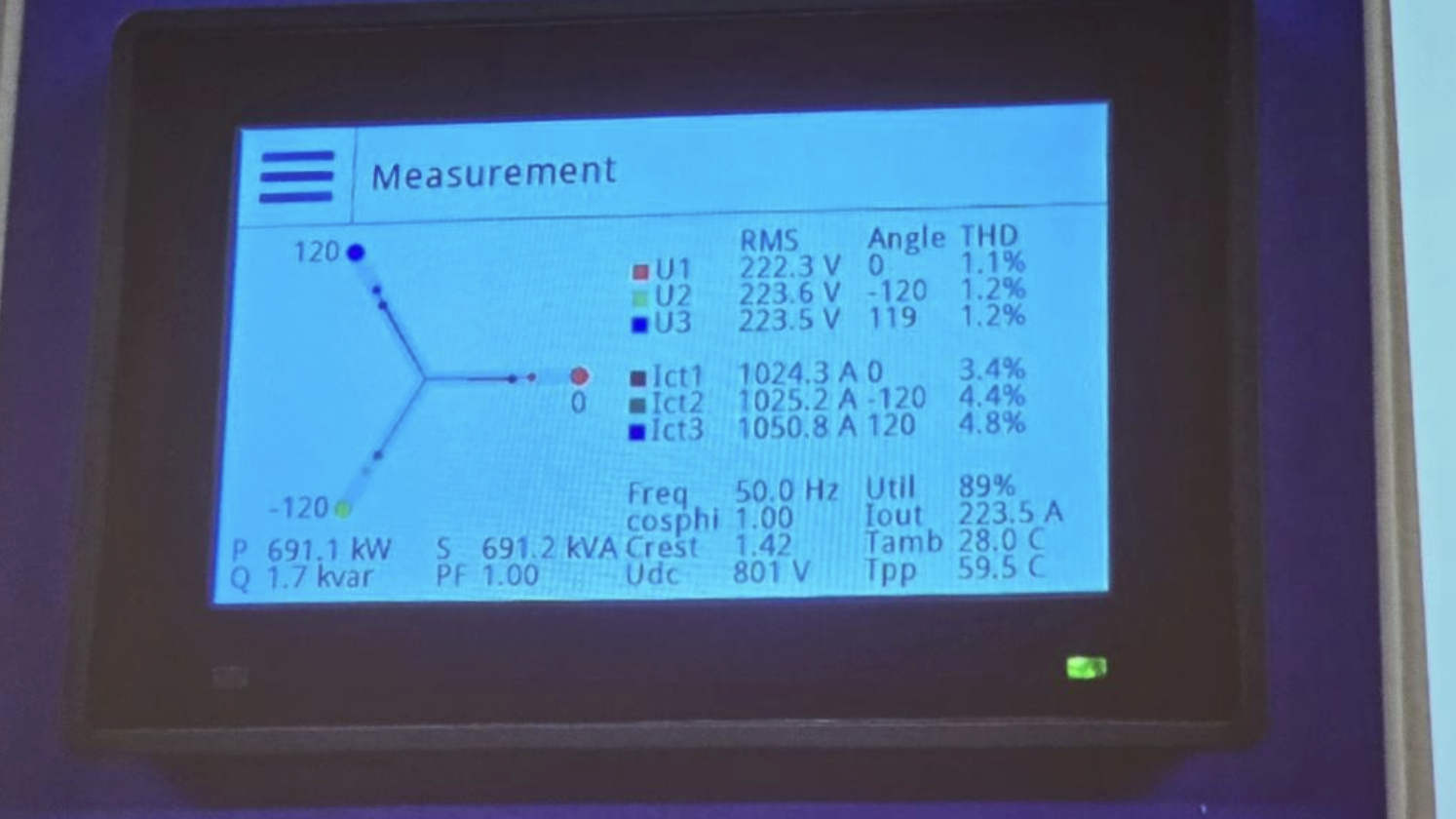

Pomiar analizatorem sieci obwodu trójfazowego

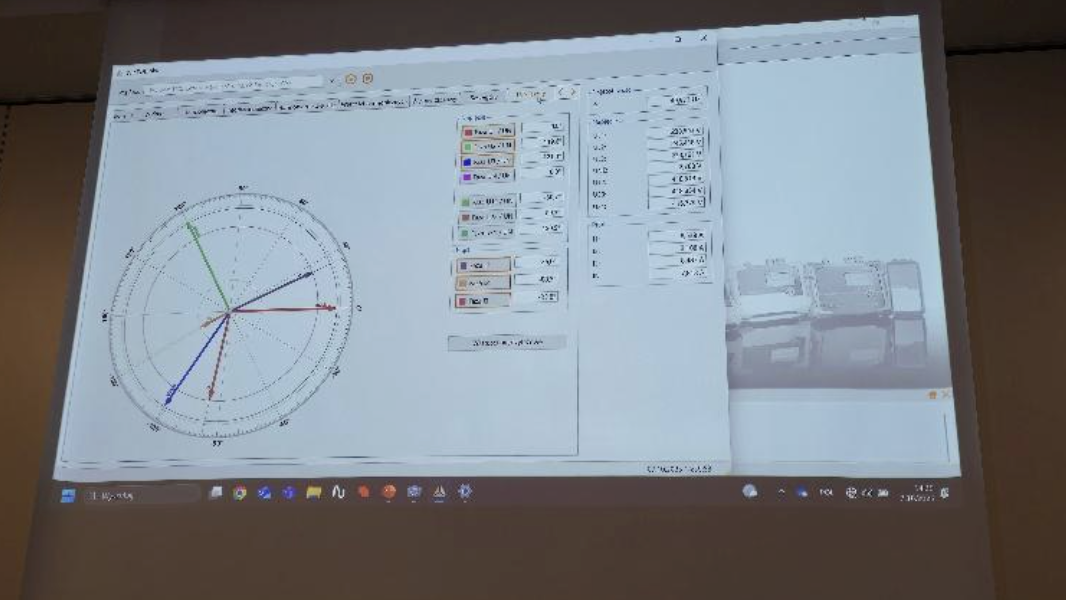

Pomiar mocy biernej przed kompensacją

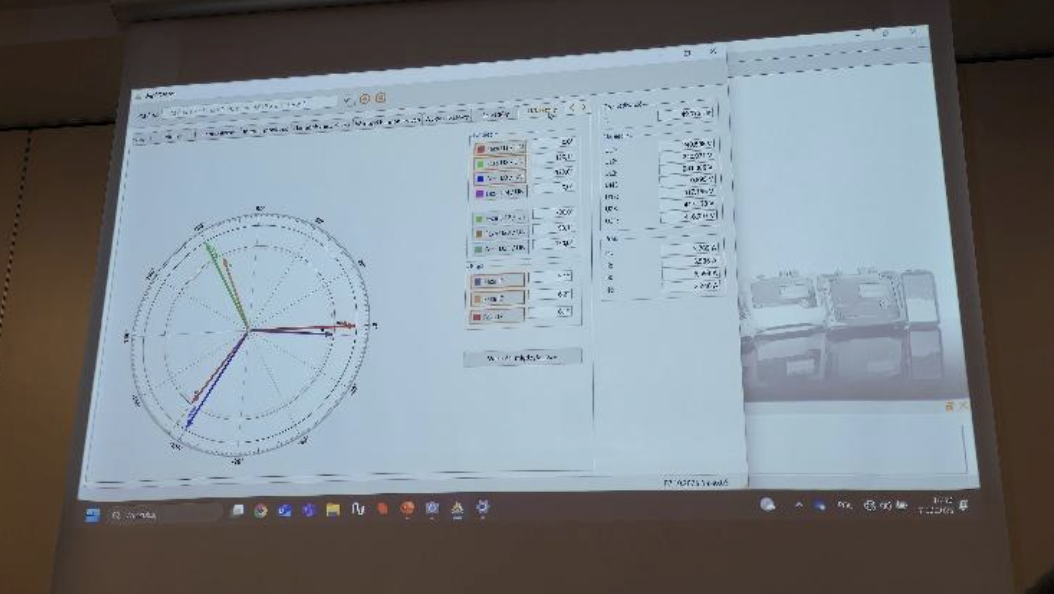

Pomiar mocy biernej po zastosowaniu kompensacji

Zniekształcenia harmonijne

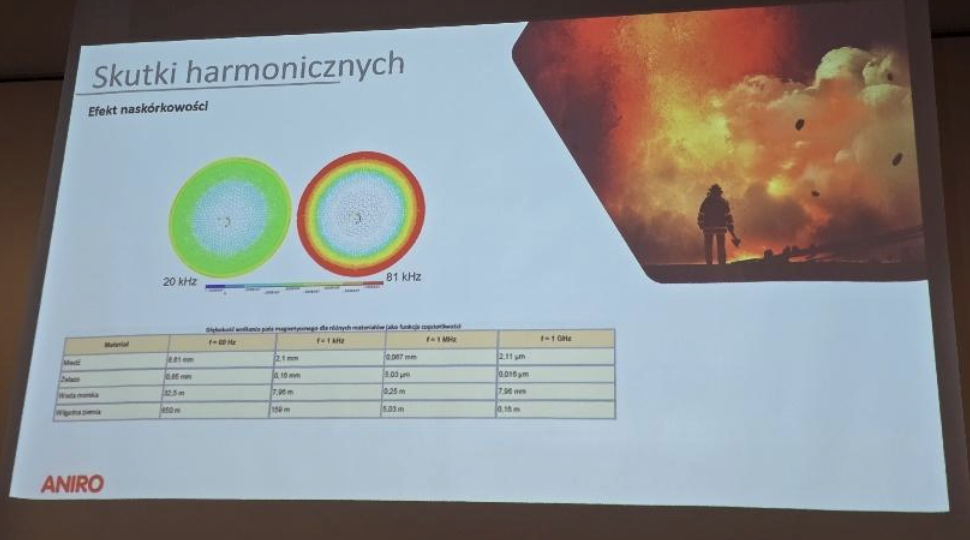

Moc bierna i jej powstawanie to jedna z bolączek energetyki, ale innym jeszcze są zniekształcenia harmoniczne. I właśnie zniekształcenia harmoniczne w obecnych czasach mają bardzo wielki wpływ na jakość energii elektrycznej w naszych domach i mieszkaniach.

Jeśli spojrzymy np. na taryfę G, w której rozliczane są np. ogródki działkowe, wspólnoty, to zarówno moc bierna, jak i zniekształcenia w rozliczeniach stanowią ważny element opłat.

Zniekształcenia harmoniczne powstają w energetyce, gdy odbiorniki nieliniowe, takie jak zasilacze impulsowe, falowniki, kondensatory, dławiki, transformatory, pobierają prąd w sposób, który nie jest sinusoidalny.

Niesinusoidalny kształt prądu zakłóca idealnie sinusoidalny przebieg napięcia w sieci, tworząc wyższe harmoniczne. Odpowiedzią na wszystkie najważniejsze zniekształcenia oraz moc bierną mogą być aktywne kompensatory.

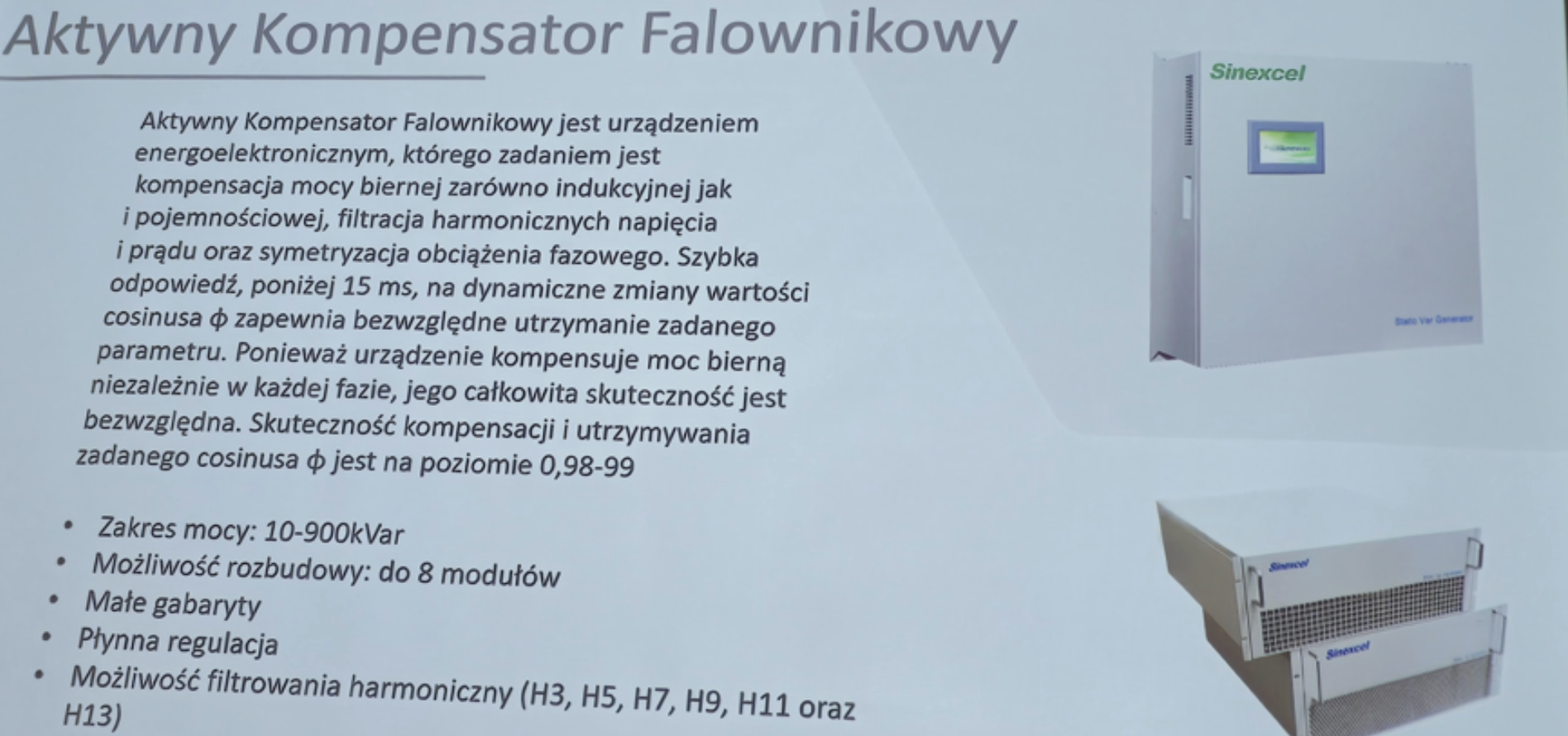

Aktywne kompensatory

Niektóre aktywne kompensatory mogą dodatkowo pełnić funkcję symetryzatora obciążenia fazowego.

Na konferencji była okazja, aby zobaczyć autentyczne rozwiązania wprowadzone u klientów mających problemy z mocą bierną i zniekształceniami harmonicznymi. Oczywiście wszystkie te działania miały na celu zminimalizować koszty, ale i spełnić odpowiednie normy.

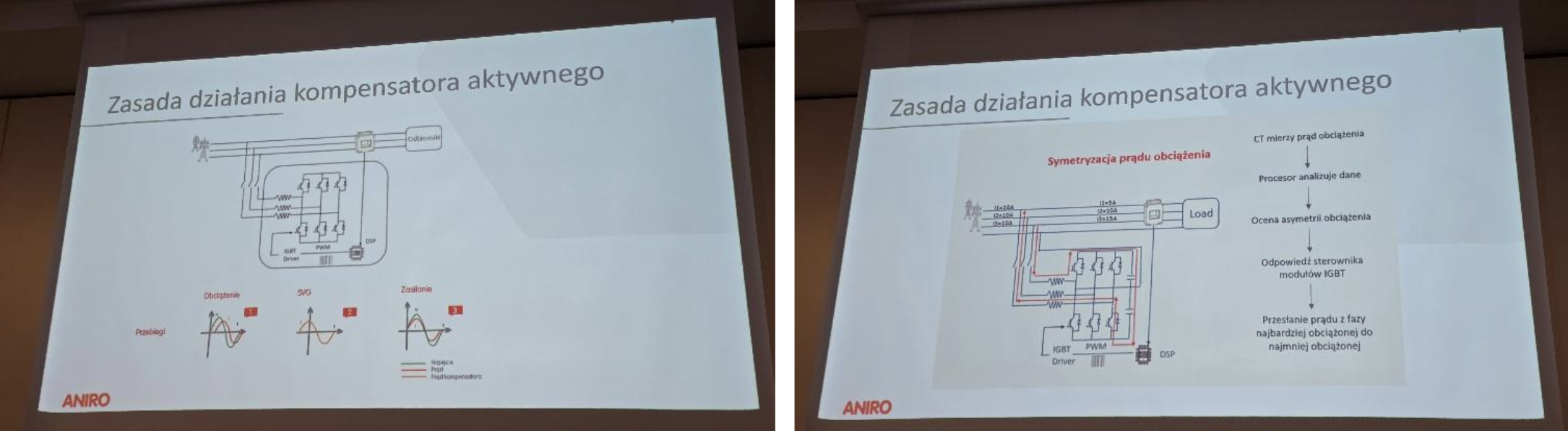

Była omawiana również budowa różnych kompensatorów.

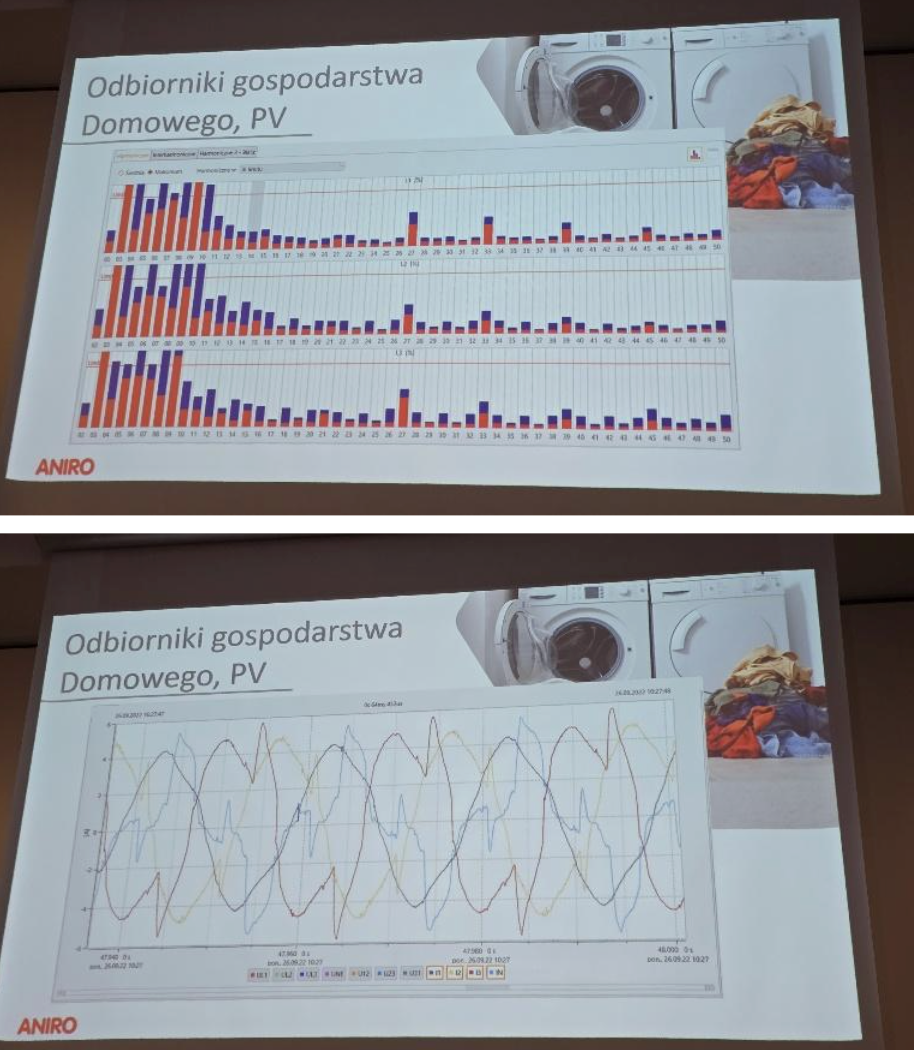

Urządzenia domowe a jakość energii

Bardzo interesującym doświadczeniem było spojrzenie na nasze domostwa przez pryzmat urządzeń, jakie posiadamy, w odniesieniu do tego, jak wpływają na jakość energii.

Najprostszym przykładem niech będzie odniesienie się do tego, co dzieje się obwodzie po załączeniu w nim zwykłej wolframowej żarówki, czyli typowego rezystancyjnego odbiornika. No więc w takich układach właściwie nie dzieje się nic.

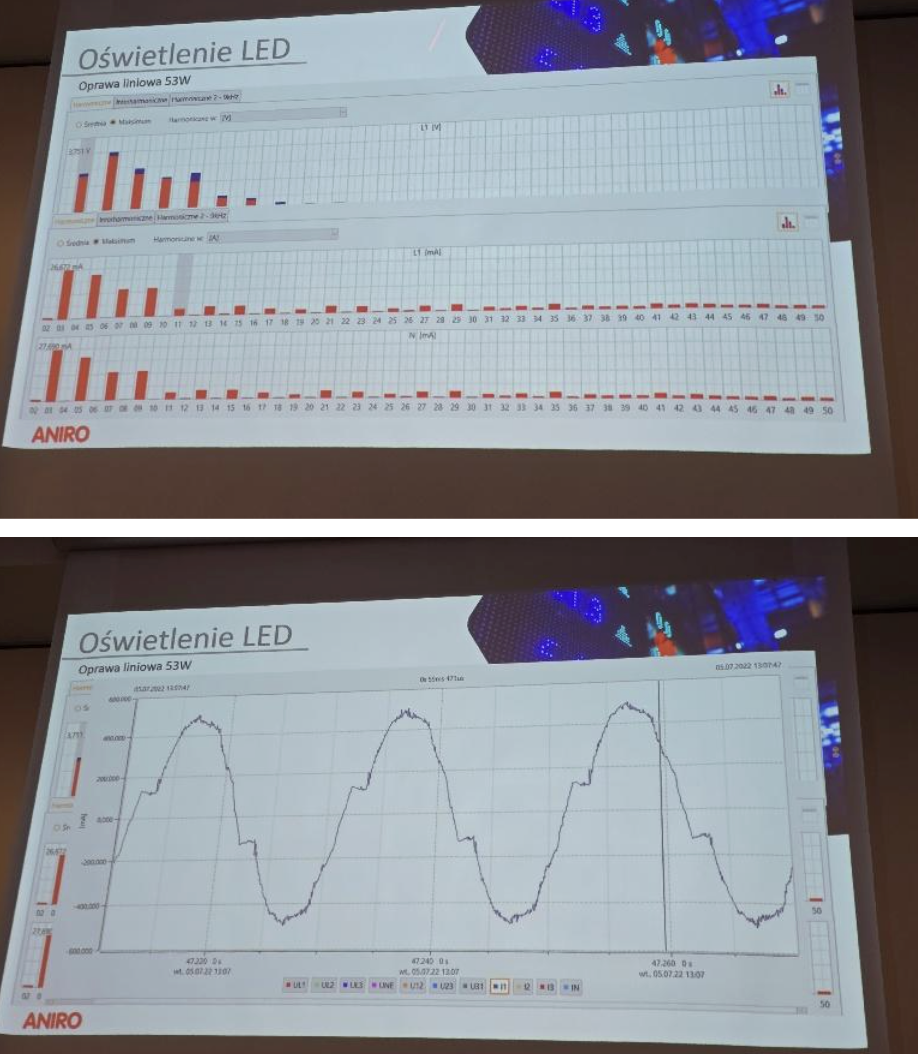

Natomiast włączenie w układ przynajmniej jednej żarówki LED-owej powoduje wprowadzenie zniekształceń i powstania mocy biernej. Jeżeli przemnożymy to przez ilość takich źródeł światła, jakie mamy zazwyczaj w domu, można sobie wyobrazić ile śmieci mamy w obrębie całego obwodu, a pośrednio i w całej sieci.

Jeżeli jeszcze weźmie się pod uwagę inne odbiorniki w gospodarstwie domowym, to sytuacja wygląda jeszcze gorzej. Prawie wszystkie pralki, lodówki, sprzęty AGD, komputery itd. są oparte o zasilacze typu przetwornica lub inwerter. A więc w układach zasilania ma co generować moc bierną i zniekształcenia. Do tego wszystkiego jeszcze swoje dokładają niejednokrotnie instalacje PV.

Postęp w elektrotechnice

Postęp w elektrotechnice pociąga za sobą spore wyzwania techniczne i nie ukrywajmy, że jednak wygenerowało się sporo problemów, większe straty. Inną istotną sprawą jest wzajemne wpływanie na siebie urządzeń elektrycznych, elektronicznych.

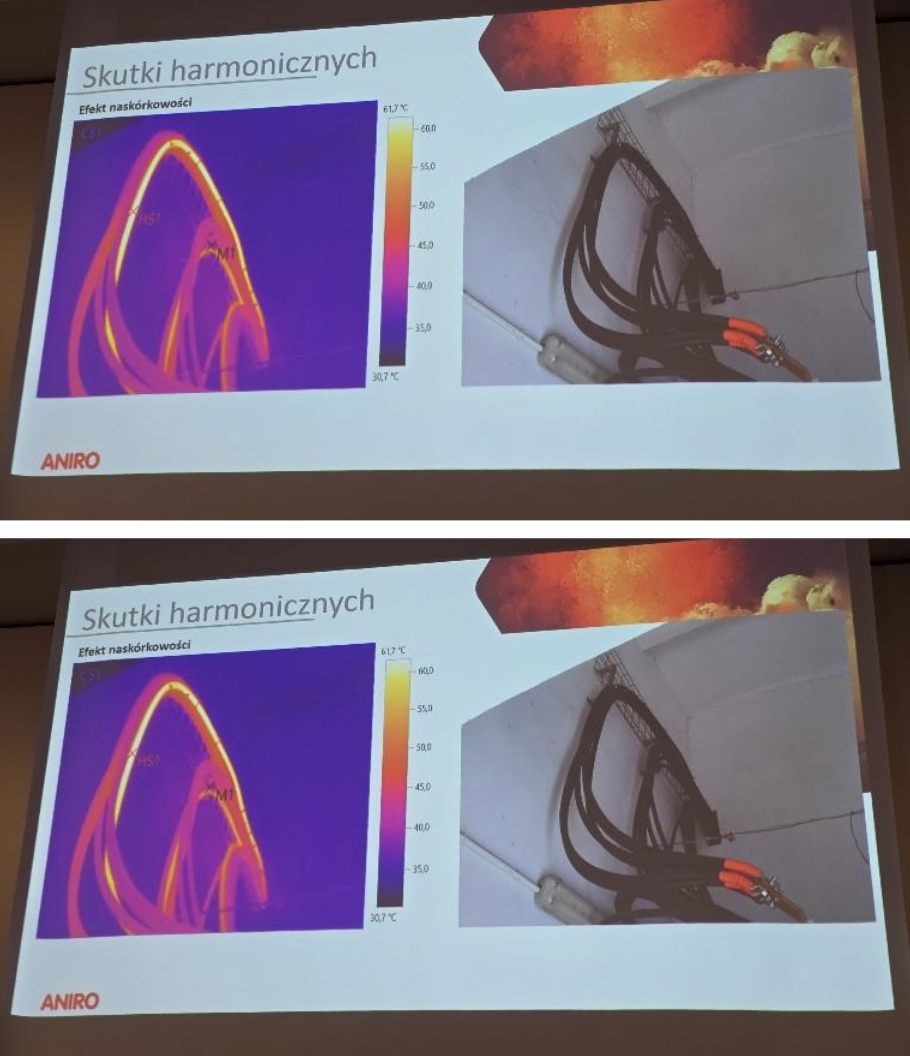

Często może zadajemy sobie pytanie, jak to jest, że tak łatwo psują nam się różne urządzenia? Jeżeli widzimy jak wyglądają przebiegi napięciowe i prądowe, i do tego dochodzą różne piki napięciowe w sieci, nie trudno się domyślić jak mocno narażona jest elektronika na uszkodzenia. I choć sami może nie wytwarzamy aż tak wiele „produktów„ niechcianych w układach zasilania, to nie zapominajmy o innych użytkownikach, którzy też przecież są w danej sieci i mogą generować sporo zniekształceń.

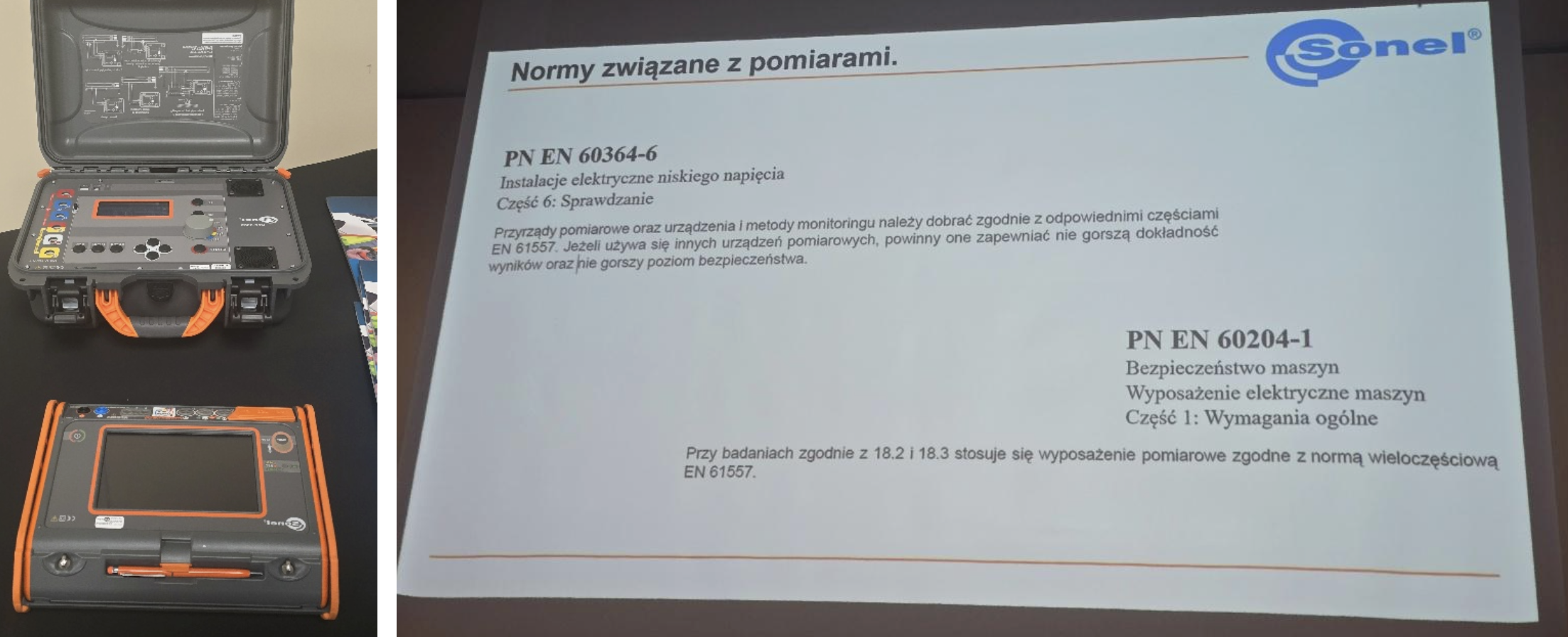

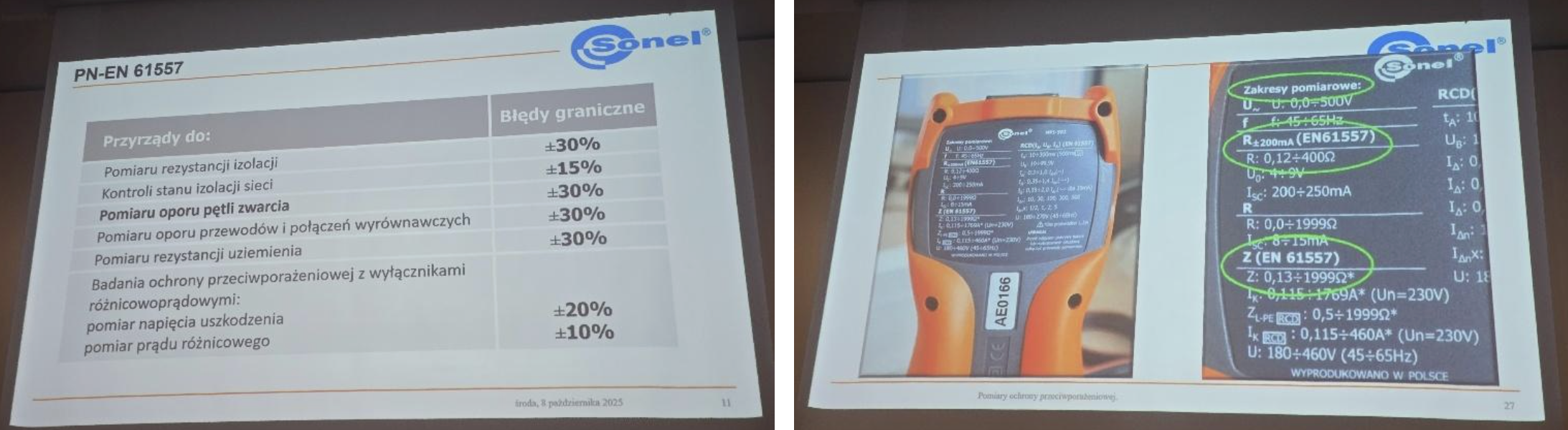

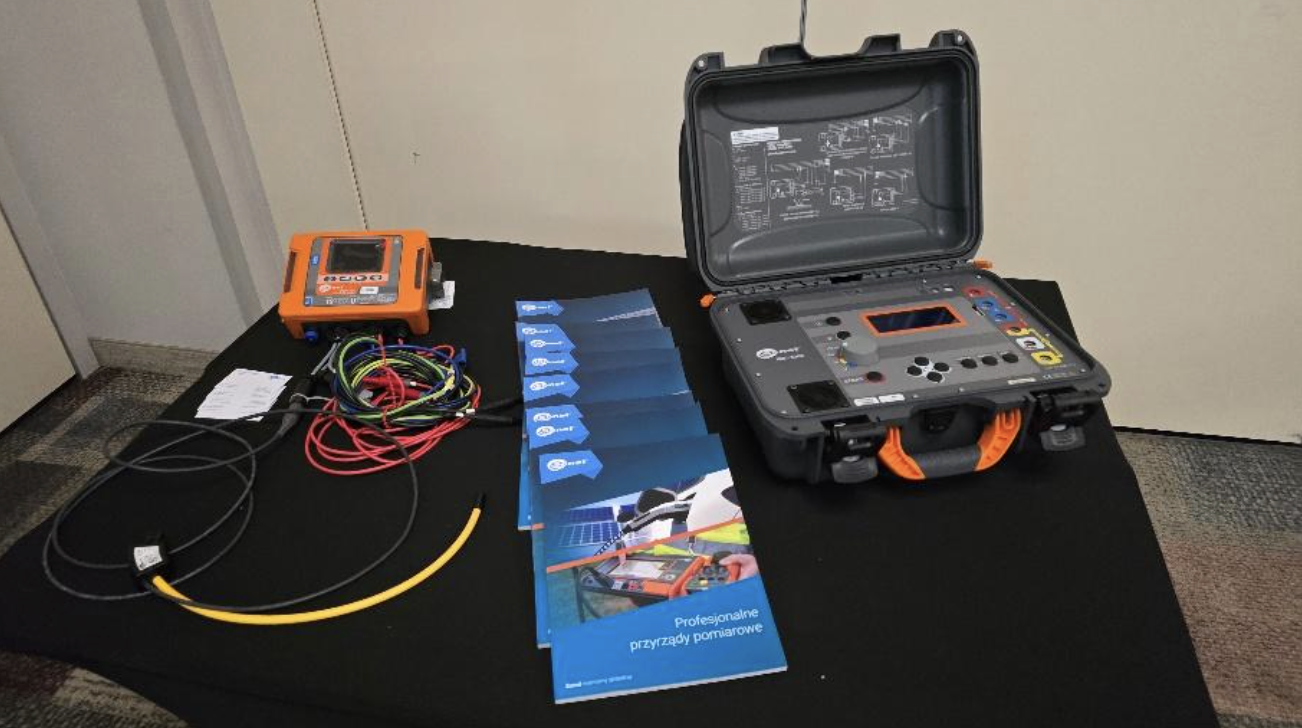

Aby wiedzieć o czym mówimy, trzeba przecież dokonać odpowiednich pomiarów i poprawnie je zobrazować, zinterpretować. Na konferencji byli obecni przedstawiciele firmy @Sonel, którzy zaprezentowali swoje urządzenia pomiarowe i przybliżyli specyfikę, jak i normy dokonywania pomiarów.

Trzeba też jasno sobie powiedzieć, że żeby pomiary miały swoją wartość, trzeba posiadać wiedze i doświadczenie w wykonywaniu pomiarów. Dobre pomiary, dobra interpretacja pomiarów dają podstawy do zastosowania odpowiednich urządzeń lub zapobieżenia sytuacjom, jakie się zdarzają w obwodach zasilania.

Magazyny energii

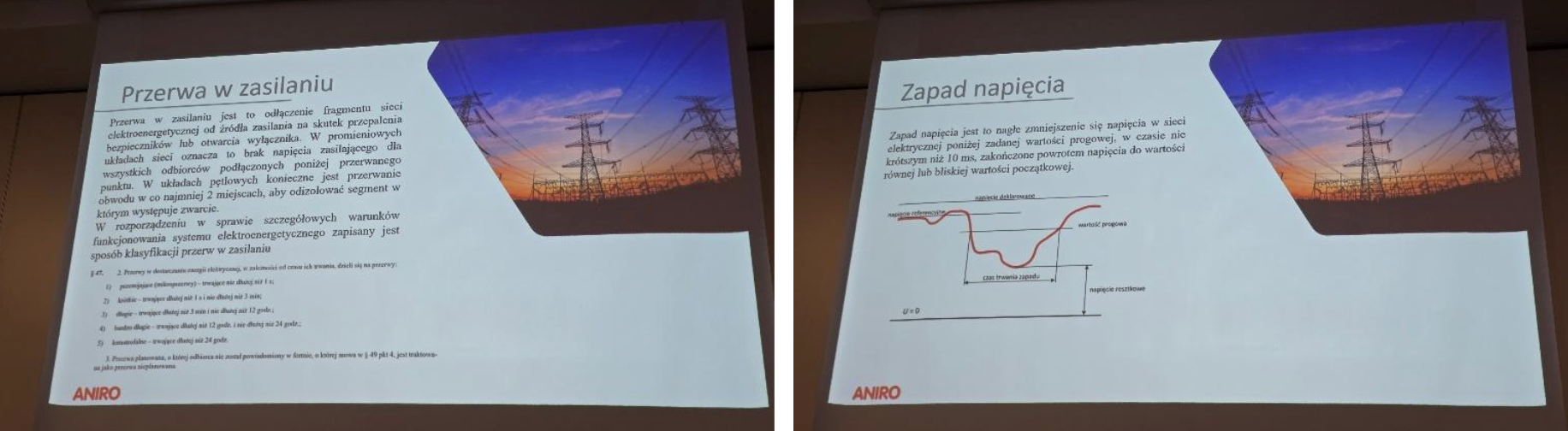

Na konferencji nie zabrakło również odniesień do ostatnio modnego tematu jak magazyny energii. Tak naprawdę magazyn energii wpisuje się w rozważania o napięciu gwarantowanym i stabilizowaniu napięcia. Trzeba też w tym przypadku przyswoić sobie pewne terminy oraz przyczyny powstawania zakłóceń w dostawie energii. Większość z nas zapewne dobrze kojarzy co to jest przerwa w zasilaniu, ale nie często chyba się mówi o zapadach napięcia. A i przerwa, i zapad mają swoje konsekwencje w układach zasilania. Dotyczy to przede wszystkim nowoczesnych urządzeń sterowanych elektronicznie, komputerowo oraz centrów danych czy serwerów, jak również naszego domowego sprzętu komputerowego, elektronicznego.

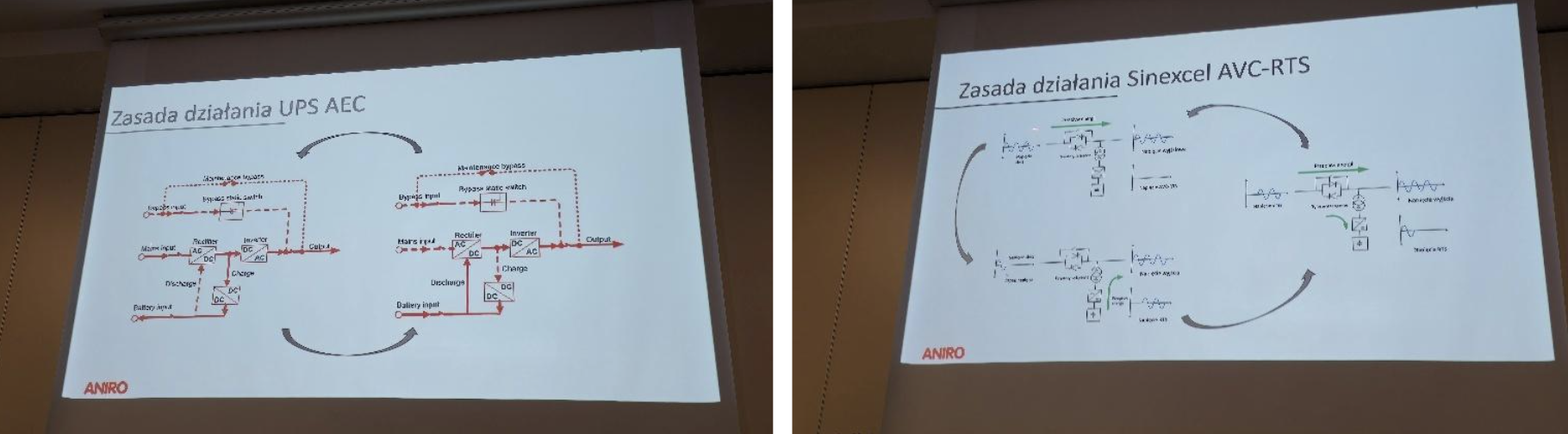

Dlatego, aby zapobiec konsekwencjom zarówno przerw w dopływie energii, jak i zapadom napięcia powinno się stosować odpowiednie urządzenia. Są nimi zarówno UPS-y małe, jak i te duże, na wielkie i małe obciążenia, na typową pracę, jak również pracę bezprzerwową. Wielką rolę zwłaszcza w dużych instalacjach, mogą mieć stabilizatory napięcia.

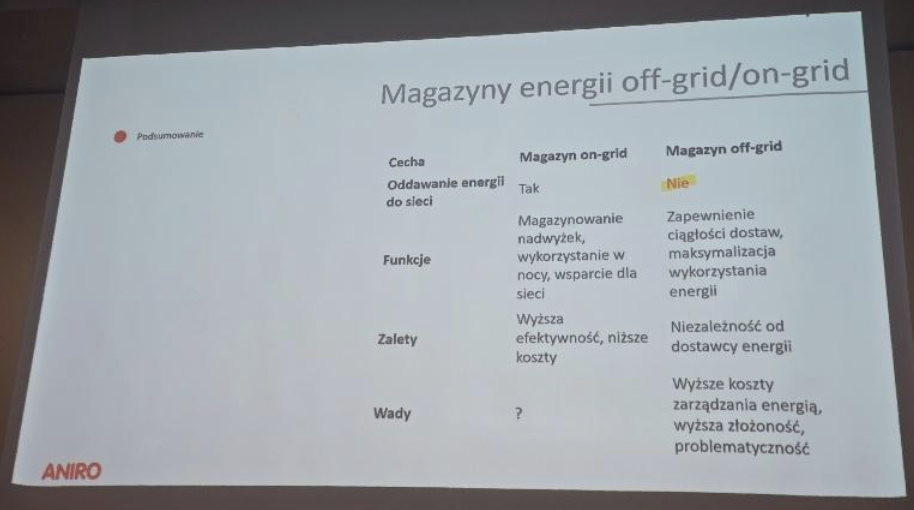

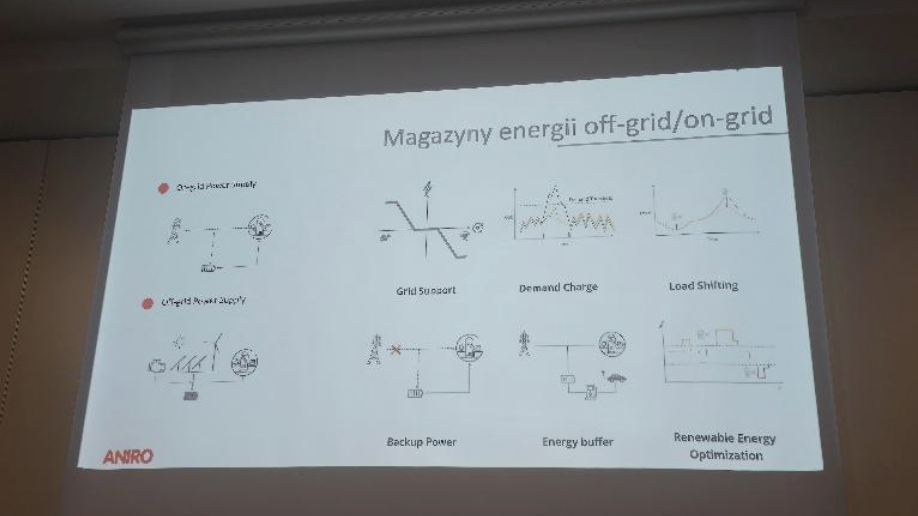

W odniesieniu zaś do magazynów energii rozpatrywana była sprawa właściwego doboru magazynu, jak i sposobu podłączenia do sieci oraz rachunku ekonomicznego uwzględniającego różne warianty, oraz zmienne.

W przypadku przemysłu lub dużego odbiorcy energii zapewne inne zmienne będą brane pod uwagę w doborze magazynu energii niż w przypadku odbiorcy indywidualnego. Dlatego nie warto robić to całkowicie samodzielnie, ale warto jest skorzystać z profesjonalnych firm. Uniknie się wtedy niepotrzebnych wydatków oraz rozczarowań z powodu błędnych założeń, oraz oczekiwań mających wpłynąć na finanse związane z przepływem energii w układzie zasilania.

Podsumowanie konferencji

Firma ANIRO ma spore doświadczenie i przedstawiła swoje osiągnięcia na polu kompensacji mocy biernej, filtracji harmonicznych oraz doboru magazynów energii. Można było naprawdę poszerzyć swoją wiedzę o wiedzę i doświadczenia prelegentów, jak i spojrzeć z innej strony na zagadnienia związane z szeroko rozumianą jakością energii elektrycznej.

Takie spotkania uważam za cenne i godne uwagi. W reportażu nie sposób o wszystkim napisać, o czym była mowa na konferencji, dlatego gorąco zachęcam do uczestnictwa w takich wydarzeniach.
