F&F FOX Wi-S4-D - cztery wejścia, które potrafią sterować znacznie więcej niż jednym obwodem

Klasyczny łącznik ma proste zadanie: włącz albo wyłącz. W automatyce budynkowej taki model szybko zaczyna jednak ograniczać możliwości instalacji.

Jeden przycisk może przecież nie tylko zapalić lampę. Może zgasić całe piętro, opuścić rolety, uruchomić scenę wieczorną albo przełączyć kilka urządzeń jednocześnie.

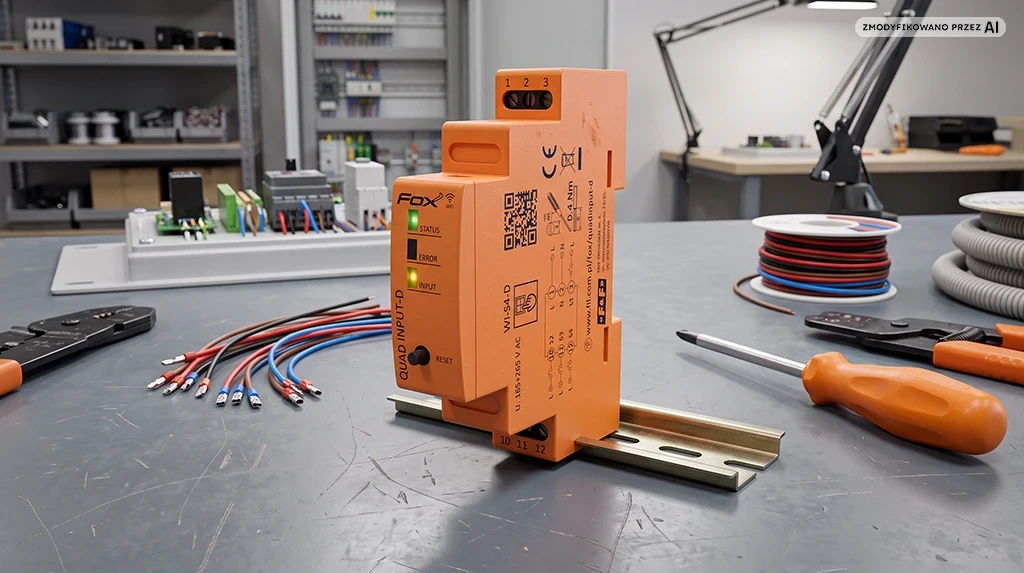

Do takich zastosowań powstał @F&F FOX Quad Input DIN Wi-S4-D - 4-kanałowy nadajnik Wi-Fi montowany na szynie DIN. Moduł ma cztery niezależne wejścia cyfrowe i pozwala wykorzystać sygnały z przycisków oraz łączników do sterowania urządzeniami systemu FOX.

Cztery niezależne wejścia cyfrowe

Wi-S4-D ma 4 wejścia S1-S4, które można skonfigurować niezależnie.

Dla każdego przycisku możliwe jest przypisanie różnych reakcji na:

• naciśnięcie,
• zwolnienie,
• długie przytrzymanie.

To oznacza, że pojedynczy fizyczny przycisk może realizować kilka funkcji zależnie od sposobu użycia.

W praktyce cztery wejścia nie muszą więc oznaczać tylko czterech poleceń. Przy odpowiedniej konfiguracji mogą stać się centralnym punktem sterowania wieloma scenami.

Sceny nawet dla 16 odbiorników

Jedną z ciekawszych funkcji modułu jest możliwość tworzenia scen obejmujących do 16 odbiorników.

Przykład? Jeden przycisk przy wyjściu z domu może wyłączyć oświetlenie, opuścić rolety i uruchomić inne urządzenia w systemie FOX.

To właśnie tutaj widać różnicę między klasyczną instalacją a automatyką. Fizyczny przycisk pozostaje prosty dla użytkownika, ale za nim może działać znacznie bardziej rozbudowana logika.

I dobrze. Użytkownik nie powinien potrzebować instrukcji obsługi długości kodeksu cywilnego tylko po to, żeby zgasić światło.

Wi-Fi 2,4 GHz bez dodatkowej magistrali

Moduł komunikuje się przez Wi-Fi 2,4 GHz.

Dzięki temu nie trzeba prowadzić osobnej magistrali komunikacyjnej między urządzeniami systemu FOX. To może ułatwić zarówno nowe instalacje, jak i modernizację istniejących obiektów, o ile zapewniony jest stabilny zasięg sieci bezprzewodowej.

Wi-S4-D może być obsługiwany przez aplikację FOX na Androida i iOS oraz z wykorzystaniem chmury F&F.

MQTT i REST API - coś więcej niż zamknięta aplikacja

Dla bardziej zaawansowanych użytkowników ważną funkcją jest obsługa MQTT oraz REST API.

To otwiera możliwość integracji urządzenia z innymi systemami automatyki, oprogramowaniem nadrzędnym lub własnymi rozwiązaniami.

Dzięki temu Wi-S4-D nie musi działać wyłącznie jako element sterowany z aplikacji producenta. Może być częścią większego systemu, w którym dane i polecenia są przekazywane pomiędzy różnymi urządzeniami.

Dla integratorów to często znacznie ważniejsza funkcja niż efektowna ikonka aplikacji.

Do łączników, przycisków, rolet i ściemniaczy

Według danych producenta moduł może współpracować między innymi z:

• klasycznymi łącznikami,
• przyciskami impulsowymi,
• łącznikami roletowymi,
• łącznikami żaluzjowymi,
• sterowaniem ściemniaczami.

Dzięki temu Wi-S4-D można zastosować w różnych typach instalacji bez ograniczania się do jednego rodzaju sterowania.

Urządzenie obsługuje zarówno tryb przycisku, jak i tryb przełączania.

Jeden moduł DIN, czyli 18 mm w rozdzielnicy

Wi-S4-D ma obudowę przeznaczoną do montażu na szynie TH-35 i zajmuje szerokość 1 modułu, czyli 18 mm.

To bardzo praktyczne rozwiązanie przy prefabrykacji rozdzielnic. Cztery wejścia sterujące mieszczą się w urządzeniu szerokości pojedynczego aparatu modułowego, więc łatwiej zachować porządek i nie marnować miejsca.

Zasilanie odbywa się bezpośrednio z sieci 165-265 V AC, nominalnie 230 V AC. Pobór mocy urządzenia wynosi poniżej 1,2 W.

Automatyka domowa i przemysłowa

Producent pozycjonuje Wi-S4-D zarówno do automatyki domowej, jak i przemysłowej.

W praktyce moduł może znaleźć zastosowanie przy:

• centralnym sterowaniu oświetleniem,
• scenach wyjścia z domu,
• sterowaniu roletami i żaluzjami,
• wywoływaniu scen z przycisków ściennych,
• sterowaniu oświetleniem zewnętrznym,
• modernizacji istniejących rozdzielnic,
• prostych systemach automatyki budynkowej,
• integracji urządzeń przez MQTT lub REST API.

To szczególnie ciekawy produkt tam, gdzie użytkownik chce zachować klasyczne przyciski na ścianie, ale nadać im znacznie więcej możliwości.

Sterowanie lokalne i zdalne

Urządzenie można obsługiwać przez aplikację FOX, a dostęp chmurowy pozwala sterować systemem również poza lokalną siecią.

Producent podaje również kompatybilność z Asystentem Google. Moduł nie jest natomiast oznaczony jako zgodny z Apple HomeKit, Amazon Alexa czy IFTTT.

Warto o tym pamiętać przy projektowaniu całego systemu smart home. Sam moduł może mieć dużo funkcji, ale ekosystem powinien być dobrany do sposobu, w jaki użytkownik faktycznie chce nim sterować.

Najważniejsze dane techniczne

• Producent: F&F
• System: FOX
• Model: Wi-S4-D / Quad Input DIN
• Indeks producenta: Wi-S4-D
• Liczba wejść cyfrowych: 4
• Komunikacja: Wi-Fi 2,4 GHz
• Częstotliwość: 2400 MHz
• Zasilanie: 165-265 V AC, nominalnie 230 V AC
• Pobór mocy: poniżej 1,2 W
• Montaż: szyna TH-35
• Szerokość: 1 moduł, 18 mm
• Tryb przycisku: tak
• Tryb przełączania: tak
• Obsługa MQTT: tak
• Obsługa REST API: tak
• Sceny: do 16 odbiorników
• Aplikacja: Android i iOS
• Asystent Google: tak
• Apple HomeKit: nie
• Amazon Alexa: nie
• IFTTT: nie
• Stopień ochrony: IP20
• Obudowa: tworzywo termoplastyczne, bezhalogenowe
• Zaciski: śrubowe

Dla kogo jest Wi-S4-D?

Moduł będzie szczególnie ciekawy dla:

• elektryków wykonujących instalacje smart home,
• integratorów automatyki,
• prefabrykatorów rozdzielnic,
• instalatorów modernizujących istniejące budynki,
• użytkowników systemu FOX,
• osób budujących własne integracje przez MQTT i REST API.

Nie jest to typowy przekaźnik Wi-Fi do jednego obwodu. Jego zadaniem jest przede wszystkim zbieranie sygnałów z fizycznych wejść i zamienianie ich w polecenia dla systemu automatyki.

Podsumowanie

F&F FOX Wi-S4-D to kompaktowy, 4-kanałowy nadajnik Wi-Fi do montażu na szynie DIN. Cztery niezależne wejścia, obsługa różnych typów przycisków, sceny dla nawet 16 odbiorników oraz integracja przez MQTT i REST API sprawiają, że może być bardzo użytecznym elementem nowoczesnej rozdzielnicy.

Największą zaletą jest możliwość połączenia tradycyjnych przycisków z bardziej rozbudowaną automatyką. Użytkownik nadal naciska zwykły klawisz na ścianie, ale za jednym kliknięciem może kryć się cała scena.

I to jest właśnie smart home, który ma sens: technologia siedzi w rozdzielnicy, a człowiek nie musi się nad nią zastanawiać.
