Witam,
Dzisiaj chciałem zamontować włącznik schodowy pojedynczy z parteru na piętro. Przewody są 3x1,5 i schemat jest następujący. Zasilanie idzie do puszki podtynkowej przy suficie, w niej znajduje się przewód od lampy, 1-wszego włącznika oraz kolejne zasilanie, które wchodzi do kolejnego pomieszczenia. Zastanawiam się jak mam to połączyć, żeby działało, liczę się z tym, że użyję przewodu ochronnego jako fazy.

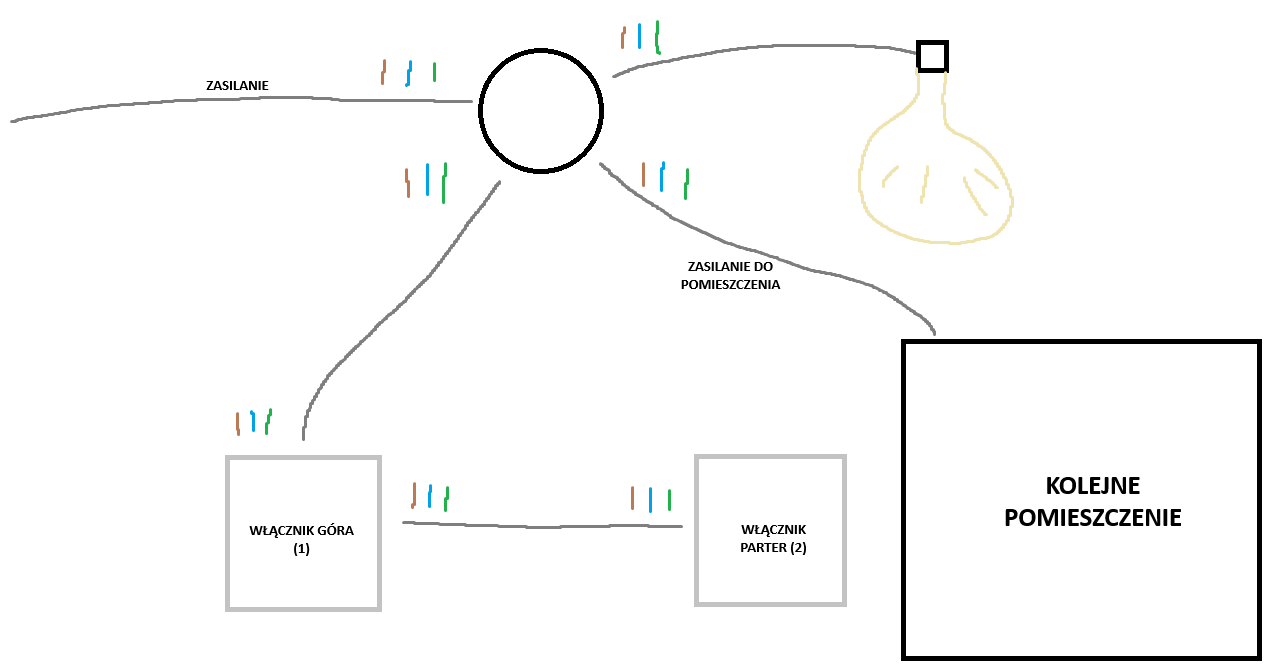

Załączam "schemat" jak to wygląda.
Z góry dziękuje za odpowiedzi :D
Odpowiedzi (3)
- Sortuj według
- Ostatnio dodane
- Najwyżej ocenione
- Sortuj od najstarszych
-
-
- Ostatnia wizyta:
- W serwisie od:
- 30 pytań
- 1279 odpowiedzi
- 98.7% pozytywnych ocen od użytkowników
Zgadzam się z @Pawel02. Gdybyś potrzebował pomocy odnośnie podłączenia łącznika schodowego zerknij na poniższy wątek:
https://laczynasnapiecie.pl/pytanie/jak-podlaczyc-wlacznik-schodowy-podwojny -
- Ostatnia wizyta:
- W serwisie od:
- 28 pytań
- 1015 odpowiedzi
- 96.9% pozytywnych ocen od użytkowników
Wszystkie przewody które idą z zasiania z lewej strony rysunku połącz razem z przewodami które idą do kolejnego pomieszczenia.
Przewód fazowy z tego połączenia wypuść na pierwszy włącznik, z niego wypuść 2 żyły które idą do kolejnego włącznika, i z niego kolejny 1 żyła do żarówki. Jest to droga na której jest faza. Tak to zrób aby nie puszczać pojedyńczych żył, a całe przewody, to był tylko przedstawienie zamysłu. Przewód neutralny i ochronny idą bezpośrednio do żarówki. Jeśli będziesz używał przewodu ochronnego jako 1 z 2 przewodów pomiędzy włącznikami, pamiętaj aby oznaczyć go czarną taśmą że może wystąpić na nim napięcie.Wrzucam schemat który ułatwi ci zrozumienie tego co napisałem.
Czytaj także:
Łącznik schodowy
Dzien dobry,Kupilam u Panstwa łaczniki schodowe, ale okazalo sie, z
Wyłącznik schodowy
Czy do istniejacego wyłącznika schodowego pojedyńczego mozna dodac
Płytka puszka podtynkowa
Witam, poszukuję płytkiej puszki podtynkowej (może być ich klika lu
Oświetlenie schodowe i korytarza z czujnikiem ruchu - jak
Oświetlenie schodowe i korytarzowe to nie tylko designerska ozdoba,
Jak podłączyć włącznik światła?
Samodzielne podłączenie włącznika światła może być satysfakcjonując
Puszka do AGD – czy warto stosować puszki dedykowane sprz
Nowoczesne AGD nie wybacza półśrodków – płyty indukcyjne, pralki cz
Udało się podłączyć włącznik i wszystko działa. Dziękuje za odpowiedzi :D
