Witam wszystkich,

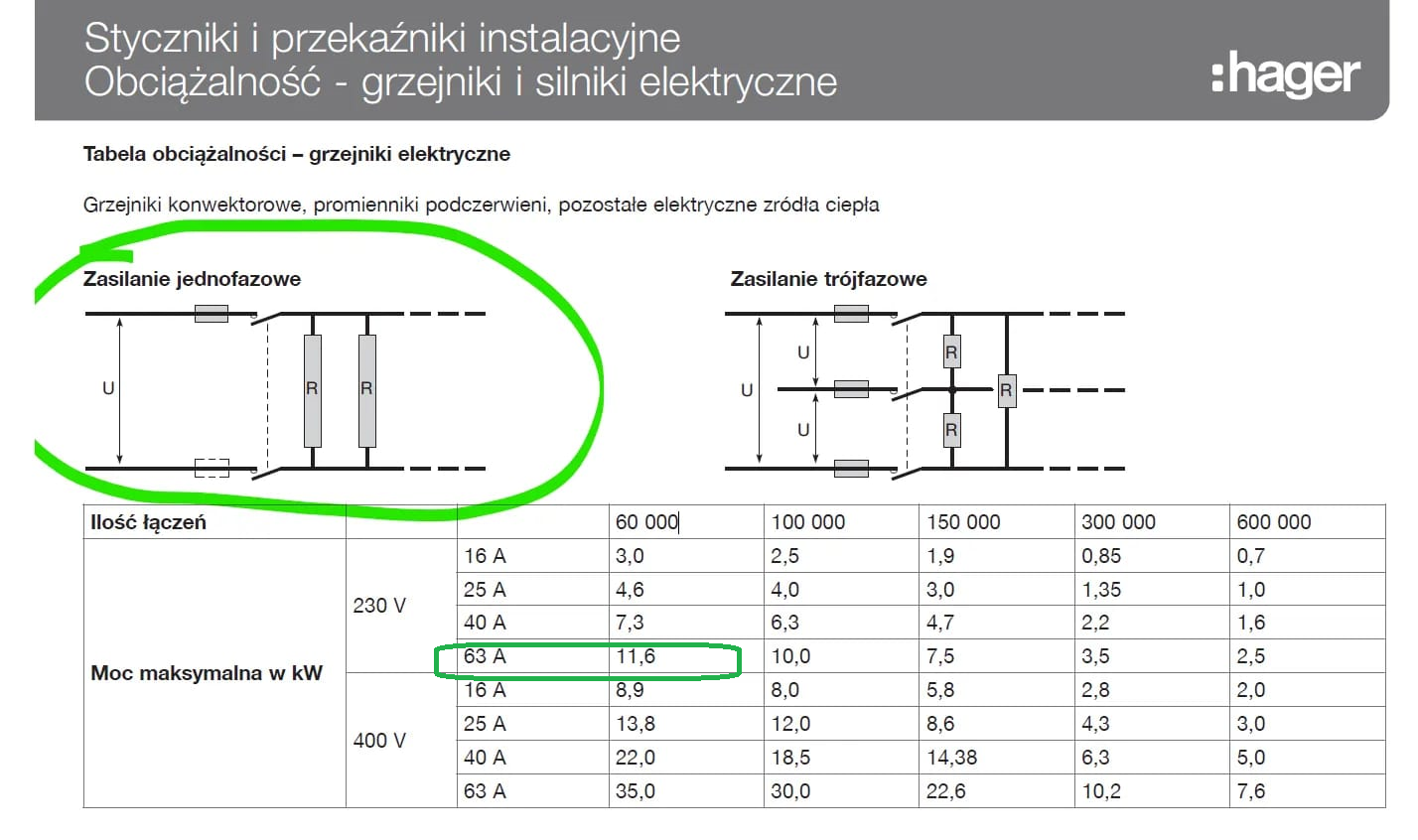

chciałem skonsultować podpięcie grzejników (rezystancyjnych) jedno fazowych przez stycznik taryfowy Hagera ETC363 3NO. Normalnie puściłbym przez ten stycznik 3 fazy podzielone na kilka grzejniczków, ale w katalogu hagera znalazłem taki schemat, stycznik ma rozłączać też Nkę??
Z góry dziękuję za odpowiedzi
pozdrawiam, Paweł
Odpowiedzi (1)
- Sortuj według
- Ostatnio dodane
- Najwyżej ocenione
- Sortuj od najstarszych
Czytaj także:
Stycznik cichy
Posiadam Stycznik modułowy 40A 4Z 0R 230V AC ESC440, który je
Stycznik Mocy?
Jaka jest różnica pomiędzy zwykłym stycznikiem, a stycznikiem mocy?
stycznik
Mam dwa sterowniki które mają styki napięciowe do określonej temper
Czujniki kolejności faz i czujniki asymetrii napięcia w o
Trójfazowe silniki prądu przemiennego funkcjonujące we współczesnym
Styczniki silnikowe - jakie są ich możliwości?
Styczniki: wymiary, rodzaje, możliwości montażu. Sprawdź porady eks
Jakich błędów unikać dobierając sterowanie do silnika?
Jaki stycznik dobrać do silnika? A jaki do ogrzewania? Pomożemy Ci
Nie sądzę aby zero miało być rozłączane, bo i po co. Zwróć uwagę, iż ten bezpiecznik na schemacie jest ""przygaszony". Podejrzewam, że jest to taki schemat trochę uniwersalny gdybyś chciał wykonać zasilanie z dwóch faz.
Po edycji
Zwróć uwagę na schemat poniżej na stronie, którą przywołałeś dotyczący podłączenia silnika. Tam wyraźnie opisane jest L1,L2, myślę, że to może być odnośnikiem do podłączenia grzejnika
