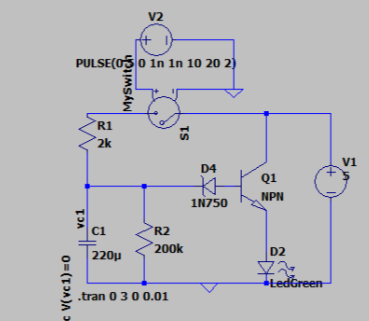

Chcę zrobić układ przekaźnika czasowego w LTspice.

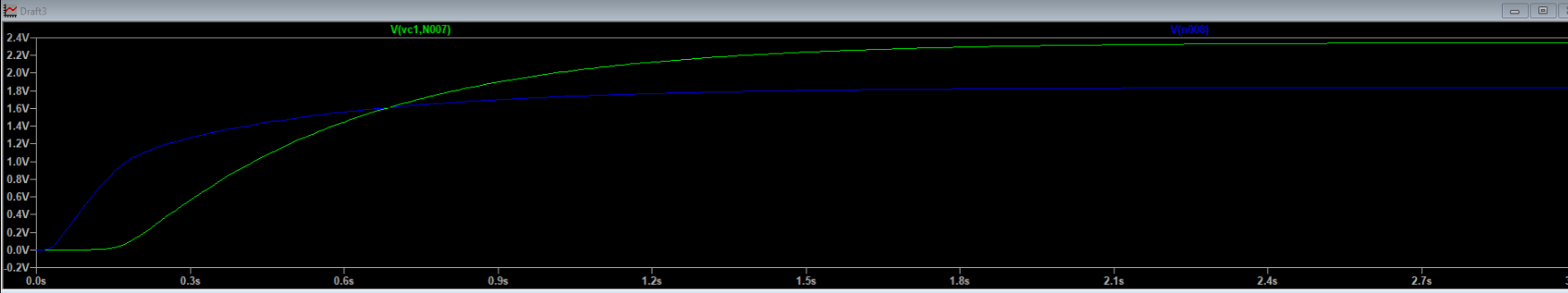

Patrząc na wykresy: zielony-napięcie na diodzie Zenera podłączonej zaporowo , niebieski-napięcie na diodzie świecącej D2 (w przyszłości będzie to cewka przekaźnika)
Dlaczego napięcie na diodzie D2 zaczyna rosnąć zanim dioda Zenera osiągnie napięcie przebicia 4.7V i poda napięcie na bazę?
Jesteście w stanie wskazać mi gdzie leży błąd?
Odpowiedzi (1)
- Sortuj według
- Ostatnio dodane
- Najwyżej ocenione
- Sortuj od najstarszych
Czytaj także:
Problem z napięciem w roletach
Cześć! Spotkałem się z trudną sytuacją: u klienta instalacja sterow
Problem z inwerterem
Witam kupiłem kontroler „Inverter solarny Orvaldi MKS5K Solar
Problem z płytą
Panowie i Panie, płyta indukcyjna BOSCH PWP631BB1E wyłącza się podc
Długotrwała obciążalność prądowa przewodów – jaki prąd w
Jednym z czynników decydujących o bezpieczeństwie instalacji jest o
Jak wybrać zasilacz do LED?
Jak wybrać zasilacz do LED? A co w tym trudnego? Napięcie zasilania
Ostrożnie z prądem - środki ochrony przeciwporażeniowej
Ochrona przed porażeniem prądem elektrycznym w domu jest kluczowym
Wygląda to tak, jakby LTspice nie widział tego tranzystora, bo na diodzie narasta ono tak samo jak na kondensatorze. Swoją drogą napięcie na diodzie Zenera ustala się widzę na ok. 2.4V a napięcie Zenera jak napisałeś masz 4.7V...
