Montaż czujnika ruchu

witam,

nie jestem elektrykiem i szukam pomocy jak podłączyć czujkę ruchu.

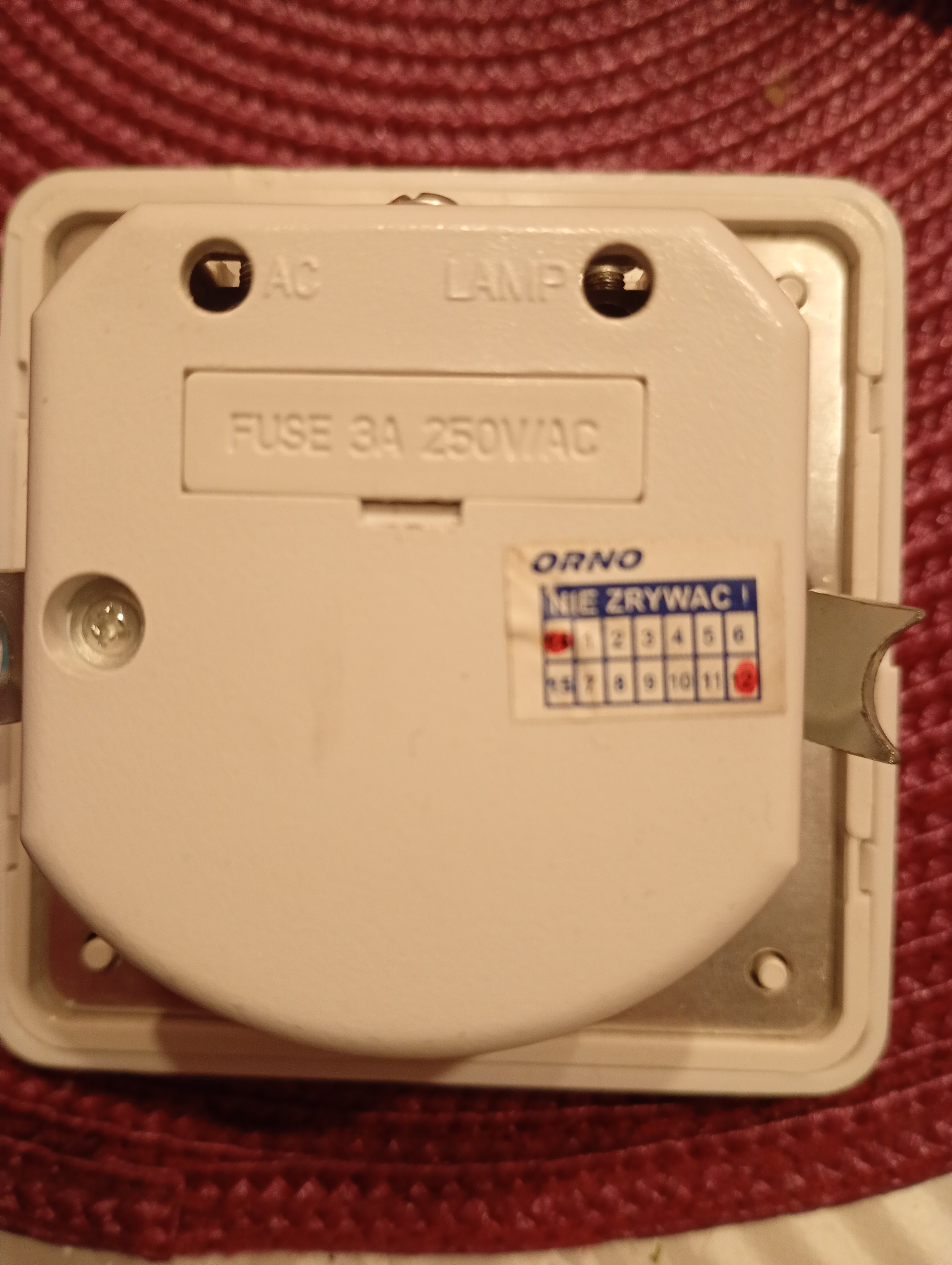

Moja stara czujka (zdjęcie Stara) miała podłączenie na dwa kable ale niestety szwankuje (nie wyłącza się po czasie).

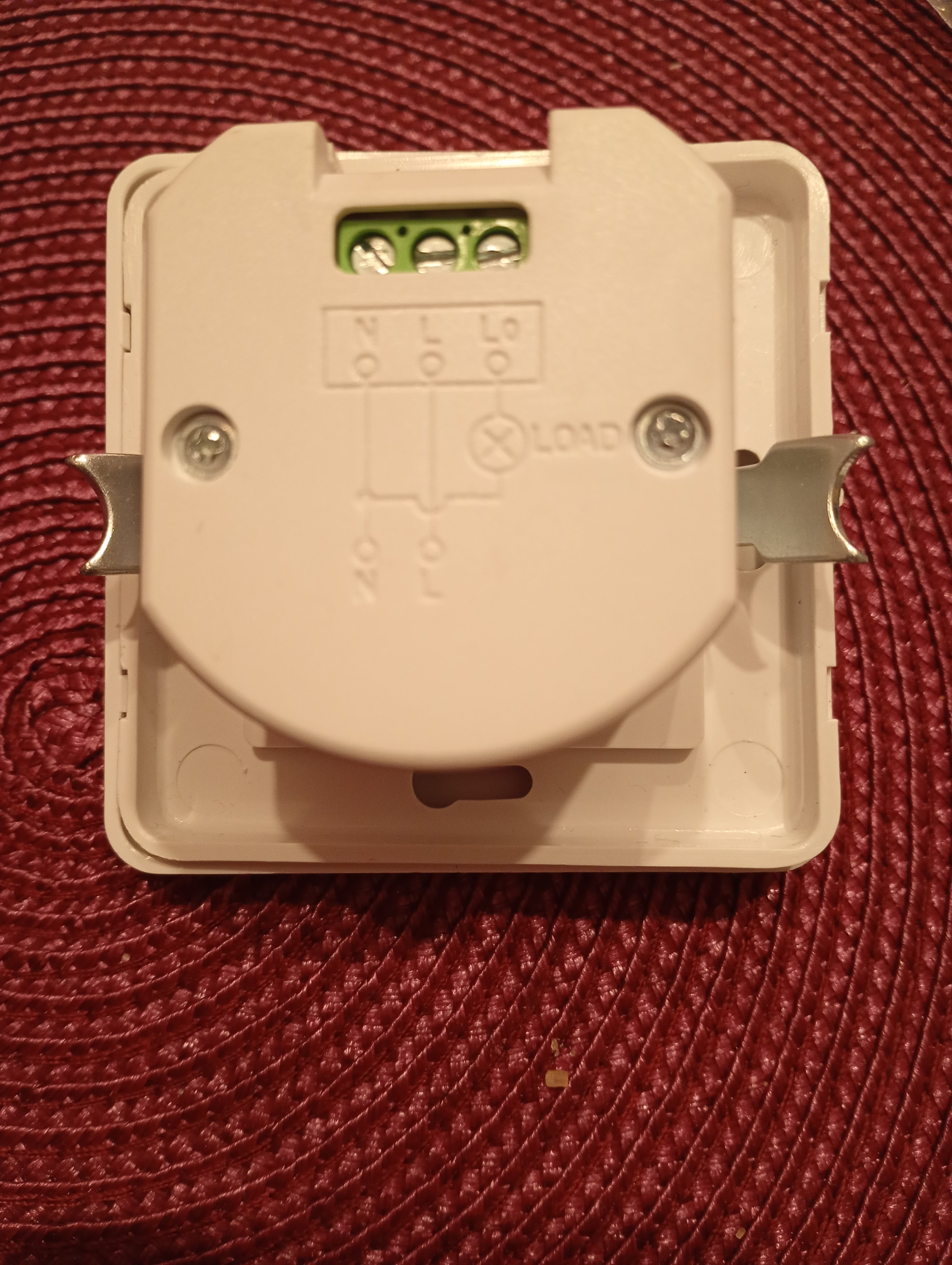

Kupiłem podobną czujkę (zdjęcie Nowa) ale ta ma podłączenie na trzy kable (N, L i L0). po połączeniu napięcia na L (kabel brązowy) i niebieskiego na N czujka nie działa. Słychać że widzi ruch ("pyka") ale nie zapala światła w pozycji PIR - nie zapala nawet nawet gdy przełączam na ON.

próbowałem mostkować L i L0 ale bez rezultatu. z puszki wychodzą tylko dwa kable niebieski i brązowy.

co robię nie tak i czy w ogóle jest możliwe podłączenie takiej czujki.

Odpowiedzi (1)

  • Sławomir Lesiak Ekspert Elektronik - telekomunikacja

    • Ostatnia wizyta:
    • W serwisie od:
    • 51 pytań
    • 1644 odpowiedzi
    • 99.1% pozytywnych ocen od użytkowników

    Tak na marginesie, to szkoda że nie zleciłeś tego elektrykowi, bo przynajmniej ustrzegłbyś sie pomyłki jak zrobiłeś. Poprzednia czujka była tzw czujką dwu żyłową a Ty kupiłeś najbardziej popularna czujkę 3 żyłową.

    Tak na marginesie, to szkoda że nie zleciłeś tego elektrykowi, bo przynajmniej ustrzegłbyś sie pomyłki jak zrobiłeś. Poprzednia czujka była tzw czujką dwu żyłową a Ty kupiłeś najbardziej popularna czujkę 3 żyłową. Róznica miedzy nimi polega właśnie na zasilaniu samej czujki. Przedstawiam Ci schematy tego jak i co tylko nie wiem ile masz przewodów i jak sa doprowadzone. Elektryk sobie z tym poradzi, ale nie wiem czy dam rade wytłumaczyć tego w tym wątku.

    Podłączenie czujki ruchu trzyżyłowej w miejsce dawnej dwużyłowej (zwykłego włącznika) nie zawsze jest możliwe bez modyfikacji instalacji. Standardowy włącznik dwużyłowy przerywa jedynie przewód fazowy, podczas gdy czujka trzyżyłowa do poprawnej pracy bezwzględnie wymaga pełnego zasilania – czyli stałej fazy (L) oraz przewodu neutralnego (N).
