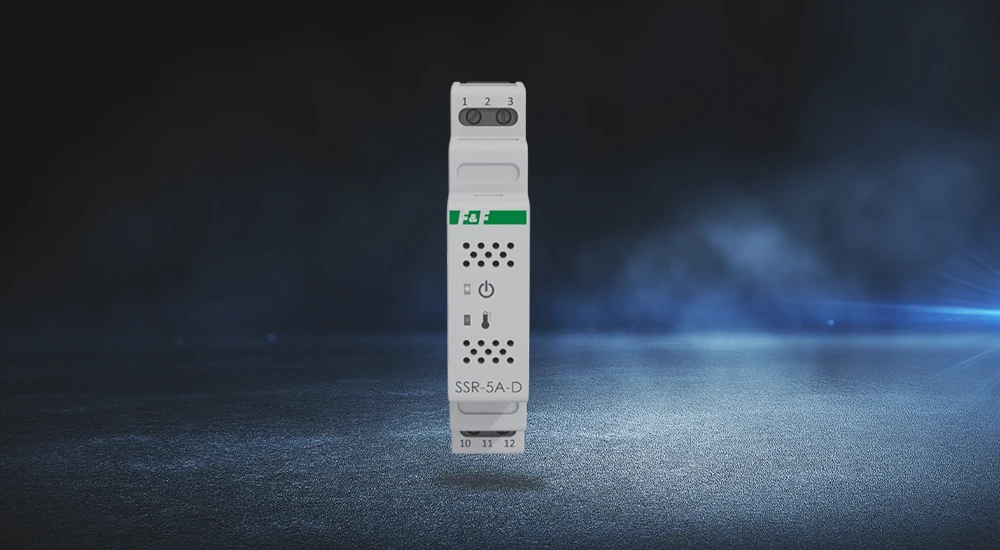

SSR-5A-D to modułowy przekaźnik półprzewodnikowy (Solid State Relay) od @F&F przeznaczony do pracy w obwodach 60–265 V AC z obciążeniem do 5 A. Dzięki zastosowaniu elementów półprzewodnikowych, urządzenie eliminuje iskrzenie, drgania styków oraz hałas typowy dla przekaźników elektromagnetycznych. Efektem jest bezgłośna praca, nielimitowana liczba cykli załączeń i niezawodność nawet w wymagających aplikacjach przemysłowych czy automatyce budynkowej.
Precyzyjne załączanie w zerze
SSR-5A-D wykorzystuje zasadę przełączania w zerze (zero-cross switching). Oznacza to, że obwód zostaje zamknięty dokładnie w chwili, gdy sinusoidalny przebieg napięcia przechodzi przez punkt zerowy. Taki sposób działania znacząco ogranicza udary prądowe, które często występują w układach o charakterze pojemnościowym, takich jak oświetlenie LED, grzałki elektryczne czy zasilacze impulsowe.
Po podaniu napięcia sterującego na zaciski 1–3, przekaźnik natychmiast zamyka obwód pomiędzy zaciskami 10–12, a zielona dioda LED informuje o stanie załączenia. Po zaniku sygnału sterującego obwód zostaje automatycznie otwarty, co zapewnia bezpieczne i stabilne działanie w każdym cyklu pracy.
Zabezpieczenie termiczne z automatycznym powrotem
Dla ochrony elementów półprzewodnikowych przed przegrzaniem, przekaźnik wyposażono w zabezpieczenie termiczne. Gdy temperatura przekroczy dopuszczalny poziom, układ automatycznie odłącza obciążenie, sygnalizując to czerwoną diodą LED. Po ostygnięciu przekaźnik powraca do normalnej pracy – bez konieczności ingerencji użytkownika. To rozwiązanie znacząco podnosi trwałość urządzenia i minimalizuje ryzyko awarii.
Najważniejsze właściwości
SSR-5A-D umożliwia sterowanie obciążeniem do 5 A przy napięciu 60–265 V AC, a przy tym zachowuje całkowitą ciszę podczas pracy. Oferuje pełną izolację galwaniczną między obwodem sterującym a wykonawczym, co zwiększa bezpieczeństwo użytkowania.
Kompaktowa, modułowa obudowa umożliwia montaż na standardowej szynie DIN 35 mm, co ułatwia integrację w rozdzielnicach i szafach sterowniczych.
Zastosowanie w praktyce
Przekaźnik SSR-5A-D znajduje zastosowanie wszędzie tam, gdzie wymagana jest wysoka trwałość i bezgłośna praca – w automatyce przemysłowej, systemach sterowania oświetleniem, układach grzewczych, sterowaniu pompami, silnikami i wentylatorami.
Dzięki konstrukcji bezstykowej i funkcji przełączania w zerze, urządzenie ogranicza zakłócenia elektromagnetyczne i zwiększa żywotność podłączonych elementów.
Parametry techniczne
- Model SSR-5A-D przystosowany jest do pracy w częstotliwości 50/60 Hz, z napięciem obciążenia od 60 do 265 V AC.
- Maksymalny prąd znamionowy wynosi 5 A, a sygnalizacja działania realizowana jest przez diody LED (zieloną dla pracy, czerwoną dla przegrzania).
- Całość zamknięta jest w modułowej, kompaktowej obudowie, przystosowanej do montażu szynowego.
Podsumowanie
SSR-5A-D to nowoczesny przekaźnik półprzewodnikowy, który łączy cichą, bezstykową pracę z trwałością i wysokim poziomem bezpieczeństwa. Dzięki przełączaniu w zerze, ochronie termicznej i sygnalizacji LED, idealnie sprawdza się jako następca klasycznych przekaźników elektromagnetycznych w aplikacjach wymagających niezawodności, precyzji i długiej żywotności.
